Hogyan válasszunk DIN-sínes energiamérőt kereskedelmi és ipari projektekhez?

A DIN-sínes energiamérő kiválasztása többet jelent, mint a névleges feszültség ellenőrzését vagy az elosztószekrénybe illeszkedő modell kiválasztását. Kereskedelmi épületek, ipari létesítmények és elektromos berendezések gyártói esetében a megfelelő mérőnek meg kell felelnie az elektromos rendszernek, a mérési követelményeknek, a telepítési helynek és a távfelügyeleti terveknek.

Az Eton Electric egyfázisú és háromfázisú sínre szerelt mérőműszereket kínál kisfeszültségű áramelosztáshoz és energiaméréshez. Termékpalettája kompakt mérőket tartalmaz egyfázisú áramkörökhöz és háromfázisú modelleket olyan alkalmazásokhoz, amelyek szélesebb körű elektromos felügyeletet igényelnek. Az ezen opciók közötti különbségek megértése segíthet a projektmérnököknek, panelépítőknek és elektromos berendezések forgalmazóinak megalapozottabb vásárlási döntések meghozatalában.

Miért használnak DIN-sínes energiamérőket kereskedelmi és ipari projektekben?

A DIN sínes energiamérő méri a villamosenergia-fogyasztást, és modelltől függően feszültséget, áramot, teljesítményt, frekvenciát vagy egyéb elektromos paramétereket is megjeleníthet. Kompakt szerelési szerkezete lehetővé teszi, hogy elosztódobozokba, kapcsolótáblákba és kapcsolószekrényekbe beépítsék anélkül, hogy ugyanazt a panel-kivágási elrendezést kellene használni, mint a hagyományos panelmérőknél.

A kereskedelmi és ipari felhasználók számára ez a kialakítás számos gyakorlati előnyt kínál.

A szekrény helyének hatékony kihasználása

A megszakítókat, kontaktorokat, védőeszközöket és egyéb elektromos alkatrészeket tartalmazó elosztópanelekben gyakran korlátozott a hely. Egy kompakt DIN-sínes mérő beépíthető a meglévő elrendezésbe, ha elegendő sínterület és vezetéktávolság áll rendelkezésre.

Kényelmes áramköri szintű energiamérés

Külön mérőórák telepíthetők a kiválasztott áramkörökre a berendezések, termelési területek, bérelt egységek vagy kereskedelmi helyiségek villamosenergia-fogyasztásának nyomon követésére. Ez segít a létesítményvezetőknek azonosítani, hol használnak energiát, és összehasonlítani a fogyasztást az épület vagy a működés különböző részei között.

Egyszerűsített telepítés és karbantartás

A szabványos DIN-sínre szerelés megkönnyíti a mérő elhelyezését a kompatibilis elosztóberendezéseken belül. A tényleges telepítési folyamat továbbra is a mérő csatlakozóinak elrendezésétől, névleges áramerősségétől, kapcsolási rajzától és a vonatkozó elektromos előírásoktól függ.

Energiafelügyeleti rendszerek támogatása

Egyes modellek kommunikációs interfészt biztosítanak a mérési adatok külső felügyeleti berendezésekhez történő továbbításához. Ha távoli adatgyűjtésre van szükség, a vásárlóknak meg kell erősíteniük a rendelkezésre álló interfészt, protokollt, bekötési módot és a regisztrációs konfigurációt a megrendelés előtt.

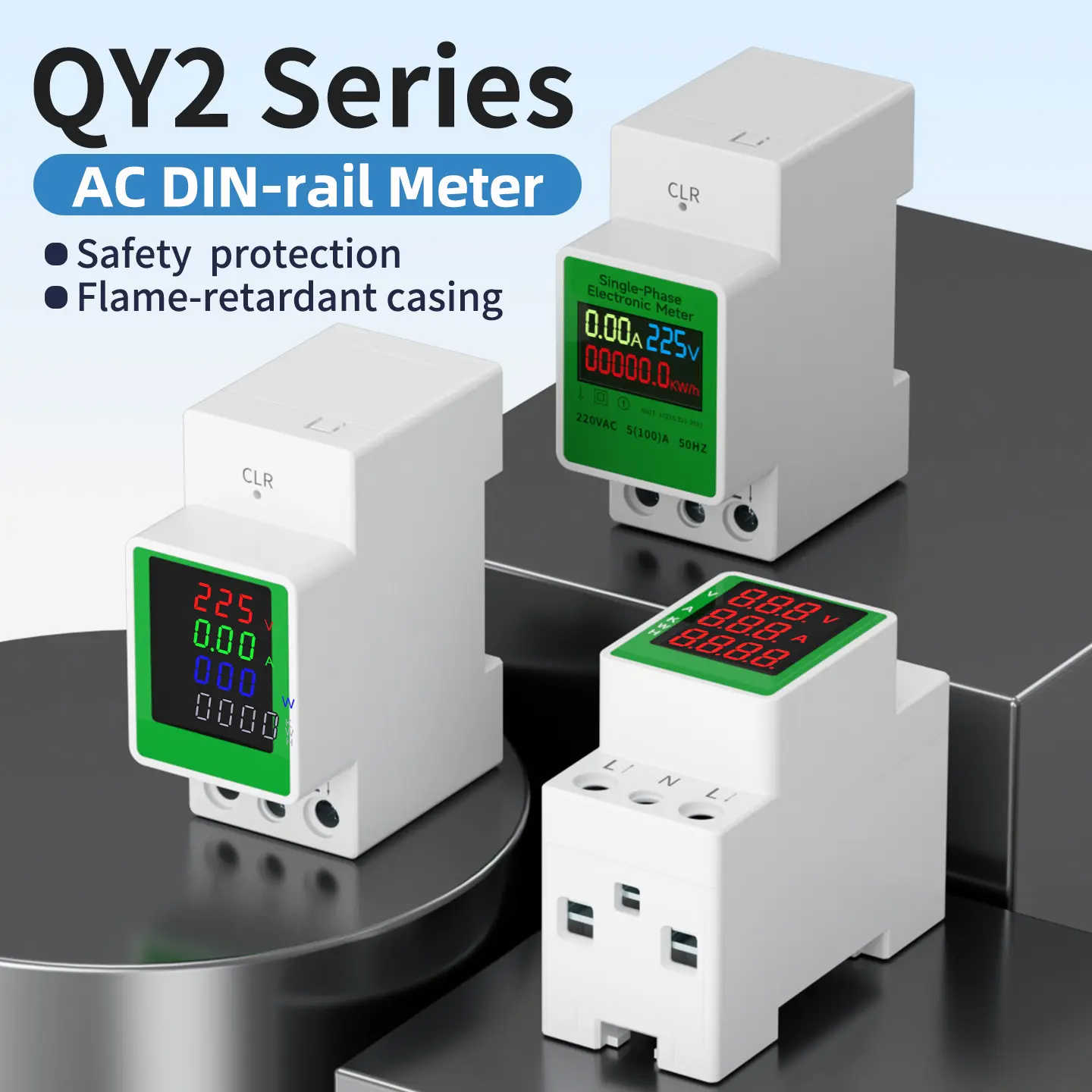

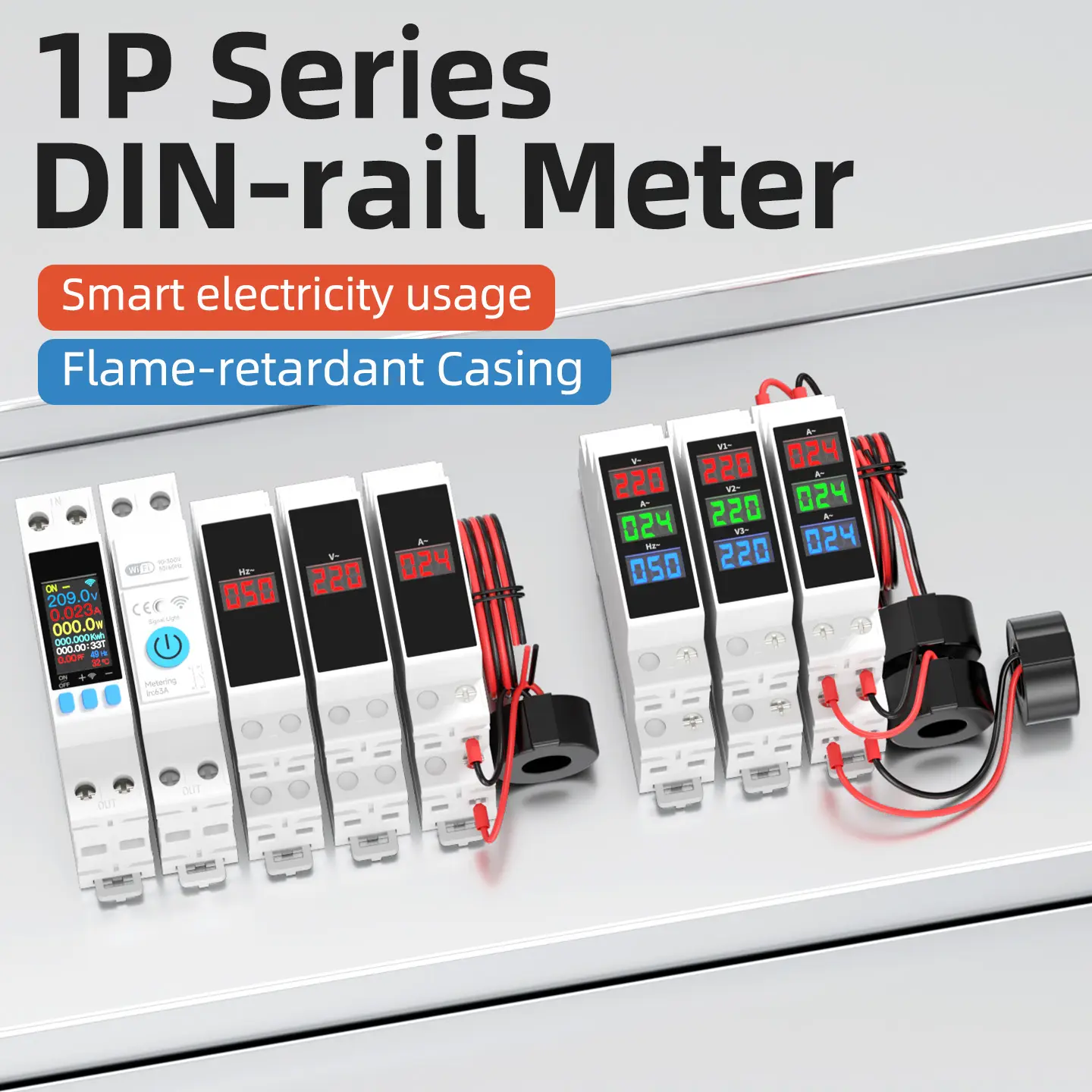

Kompakt energiamérést igénylő projektekhez az EtonSínre szerelhető mérőműszersorozat kiindulópontot ad a megfelelő egyfázisú és háromfázisú modellek összehasonlításához.

Egyfázisú és háromfázisú DIN-sínes energiamérők

Az egyik első döntés az, hogy a mérőt egyfázisú vagy háromfázisú elektromos rendszerben kell-e használni. A helyes választás a tényleges tápelrendezéstől és a mért áramkörtől függ, nem pedig egyszerűen az épület méretétől.

Az egyfázisú mérő gyakran alkalmas egy egyedi üzlet, lakás vagy egyfázisú berendezés áramkörének felügyeletére. Például egy ingatlankezelő külön mérőket használhat a különböző bérelt egységek villamosenergia-fogyasztásának rögzítésére.

A háromfázisú mérő általában megfelelőbb háromfázisú elosztóáramkör vagy ipari berendezés figyelésére. Egy gyár felhasználhatja energiafogyasztás mérésére egy gyártósoron, műhelyelosztó táblán vagy más kiválasztott terhelésen.

A háromfázisú mérő azonban nem alkalmas automatikusan minden háromfázisú telepítésre. A vevőnek meg kell erősítenie, hogy a rendszer három- vagy négyvezetékes konfigurációt használ-e, és hogy a kiválasztott modell támogatja-e a közvetlen csatlakozást, vagy áramváltókat igényel.

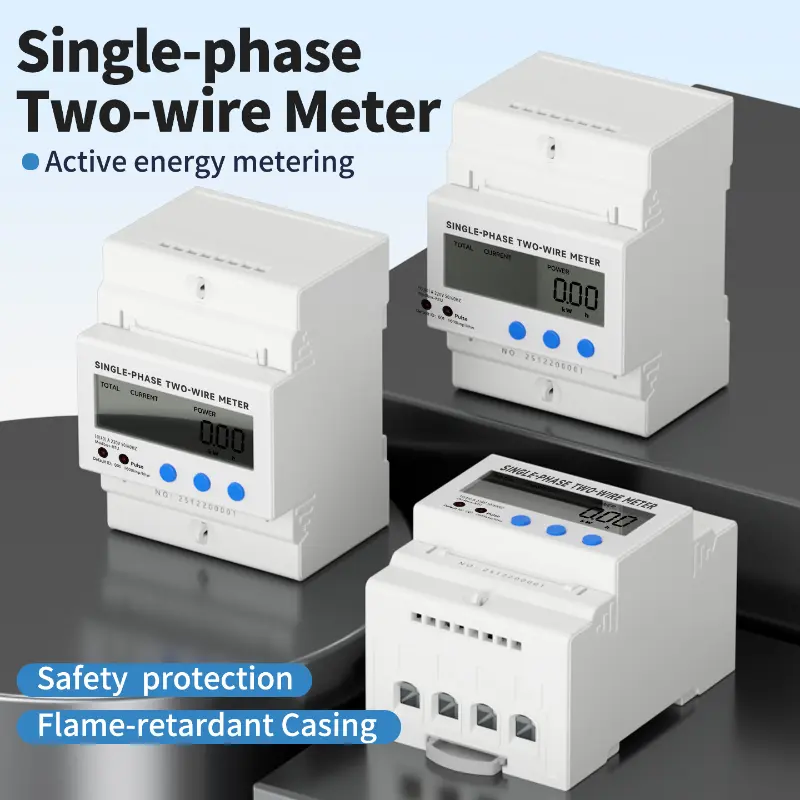

EtonéEgyfázisú vezetősínes villamosenergia-mérősorozat egyfázisú mérési alkalmazásokhoz készült. A háromfázisú áramköröket magában foglaló projektek esetében a vásárlók áttekinthetik a fő sínre szerelhető műszer kategóriában elérhető modelleket.

5 fő tényező, amelyet ellenőrizni kell a DIN-sínes energiamérő kiválasztása előtt

1. Névleges feszültség és az elektromos rendszer kompatibilitása

A mérő névleges feszültségének meg kell egyeznie azzal az elektromos rendszerrel, amelyben működni fog. A vásárlóknak meg kell erősíteniük a névleges tápfeszültséget, a frekvenciát, a fázisok számát és a vezetékek konfigurációját, mielőtt összehasonlítják az egyes modelleket.

A nemzetközi projektek esetében ez a lépés különösen fontos, mert az áramellátási előírások és a telepítési gyakorlatok piaconként eltérőek.

Ne válasszon mérőt kizárólag termékcím vagy általános leírás alapján. Tekintse át a névleges bemeneti értékeket és a bekötési rajzot a pontos modellhez, hogy biztosítsa a tervezett telepítéssel való kompatibilitást.

2. Jelenlegi besorolás és csatlakozási mód

A szükséges áramtartomány egy másik fontos kiválasztási tényező. A mérő kialakításától függően az áram mérhető közvetlen csatlakozáson vagy külső áramváltón (CT) keresztül.

Közvetlen csatlakoztatású mérő esetén a várható terhelési áramnak a modellben meghatározott működési határokon belül kell maradnia. Transzformátorra csatlakoztatott mérő esetén a CT aránynak és a szekunder kimenetnek meg kell egyeznie a mérő bemeneti követelményeivel.

Például egy nagyáramú betáplálót figyelő ipari projekthez CT-csatlakozású mérőre lehet szükség, nem pedig egyenáram-mérésre tervezett mérőóra.

Árajánlatkéréskor adja meg a várható üzemi áramot, és tisztázza, hogy az alkalmazás közvetlen csatlakozást vagy CT alapú mérést igényel. Ez lehetővé teszi a szállító számára, hogy megfelelő konfigurációt javasoljon.

3. A mérési pontosság és a szükséges paraméterek

Nem minden projekt igényel azonos szintű mérési részletességet.

Egy alapvető energia-monitoring alkalmazásnak elsősorban halmozott energiafogyasztásra lehet szüksége kilowattórában (kWh). Más projektekhez feszültség, áram, aktív teljesítmény, teljesítménytényező vagy frekvencia szükséges az áramkör működési feltételeinek értékeléséhez.

A mérési pontosságot a projekt követelményeinek és az adatok tervezett felhasználásának megfelelően kell megválasztani. Az Eton sínre szerelhető műszerkínálata terméktől függően 1,0 vagy 0,5 pontossági osztályú modelleket tartalmaz.

Rendelés előtt ellenőrizze az adott modell pontossági osztályát, ahelyett, hogy azt feltételezné, hogy egy termékcsalád minden mérőjének ugyanaz a specifikációja.

Számlázással, bérlői kiosztással vagy formális energiajelentéssel kapcsolatos alkalmazások esetén ellenőrizze a célpiacon érvényes mérési előírásokat és ellenőrzési követelményeket is.

4. Megjelenítési és kommunikációs követelmények

A kijelző határozza meg, hogy a felhasználók hogyan olvassák le a méréseket helyben, a kommunikációs funkciók pedig azt, hogy átvihetők-e adatok egy külső megfigyelőrendszerbe.

Egy önálló elosztódobozhoz elegendő lehet egy jól olvasható helyi kijelző. Egy nagyobb kereskedelmi épületben vagy ipari létesítményben a távfelügyelet hasznosabb lehet, mert a kezelők több áramkörről is gyűjthetnek leolvasást egy központi helyen.

Egyes Eton elektromos mérőtermékek támogatják az RS485 kommunikációt és a Modbus protokollokat. Az elérhetőség a kiválasztott terméktől és modelltől függ, ezért ezeket a funkciókat ellenőrizni kell a vonatkozó műszaki dokumentációval.

Megrendelés előtt ellenőrizze:

• Szükség van-e helyi kijelzőre

• Milyen elektromos paramétereket kell megjeleníteni

• Akár RS485-re, akár más kommunikációs interfészre van szükség

• A felügyeleti platform támogatja-e a mérő kommunikációs protokollját

• Elérhetők-e regisztrációs térképek és konfigurációs utasítások

Ha egy projekt távfelügyeletet igényel, érdemes a kommunikációs kompatibilitást az ajánlattételi szakaszban ellenőrizni, ahelyett, hogy a telepítés után észlelnénk az eltérést.

5. DIN-sín méretei és beépítési feltételei

Még akkor is, ha két mérő ugyanazt az elektromos rendszert támogatja, méretük, kapocshelyzetük és telepítési követelményeik eltérhetnek.

Ellenőrizze a szükséges DIN-sín típusát, a modul szélességét, a szekrény mélységét, a huzalozási távolságot, az üzemi hőmérséklet-tartományt és a burkolat körülményeit. A kiválasztott mérőnek illeszkednie kell a tervezett panelelrendezéshez anélkül, hogy zavarná a szomszédos megszakítókat vagy más alkatrészeket.

Több mérőpontot magában foglaló projekteknél a konzisztens rögzítési formátum a panelek tervezését, összeszerelését és a jövőbeni cserét is leegyszerűsítheti.

Az Eton sínre szerelt műszerei szabványos DIN-sínes beépítési szerkezetet használnak. A vevőknek továbbra is meg kell erősíteniük az adott modell méreteit és rögzítési részleteit, mielőtt véglegesítenék a panel elrendezését.

Melyik DIN-sínes energiamérő alkalmas az Ön alkalmazására?

A következő példák bemutatják, hogy az alkalmazási követelmények hogyan befolyásolják a termék kiválasztását.

Ezek a példák inkább kiindulópontok, semmint univerzális specifikációk. A végső kiválasztásnak az elektromos rajzokon, a terhelési jellemzőken, a mérési célokon és a projekt beépítési követelményein kell alapulnia.

Miért fontolja meg az Eton Electricet a DIN-sínes energiamérők beszerzéséhez?

A tengerentúli forgalmazók, elektromos vállalkozók és berendezések gyártói számára a termékválasztás csak egy része a beszerzési folyamatnak. A következetes specifikációk, a modell elérhetősége, a műszaki kommunikáció és az ismétlődő rendelések koordinációja is számít.

Az Eton Electric sínre szerelt mérőműszereket szállít egyfázisú és háromfázisú alkalmazásokhoz. Termékinformációi energiamérésre és szélesebb körű elektromos felügyeletre szánt modelleket tartalmaznak, amelyek lehetővé teszik az ügyfelek számára, hogy ugyanazon termékkategórián belül különböző konfigurációkat hasonlítsanak össze.

A B2B beszerzéshez az Eton számos pontot kínál, amelyeket meg kell vitatni az ajánlattételi folyamat során:

• Termékválaszték:Azonosítsa a megfelelő modelleket a tápfeszültség, az áramtartomány, a kábelezési konfiguráció és a mérési követelmények alapján.

• Specifikáció megerősítése:Megrendelés előtt tekintse át a javasolt modell műszaki paramétereit és beépítési részleteit.

• Tömeges beszerzés:Beszélje meg a mennyiségeket, a csomagolást, a szállítási módokat és a nagykereskedelmi vagy projektrendelések ismételt megrendeléseinek követelményeit.

• OEM/ODM követelmények:Győződjön meg arról, hogy a tervezett rendeléshez elérhető-e a modellspecifikus testreszabás, címkézés vagy egyéb kért megoldás.

• Technikai támogatás:Tisztázza a vezetékezési, kommunikációs és integrációs követelményeket, mielőtt a terméket beépítené egy nagyobb elektromos rendszerbe.

Az ügyfelek véleményezhetik az Eton's-tsínre szerelt mérőműszerekésteljes termékpalettahogy megtalálja a megfelelő lehetőségeket.

Milyen információkat kell megadnia, amikor árajánlatot kér?

A részletes lekérdezés segít csökkenteni a szükségtelen cseréket, és megkönnyíti a megfelelő mérő kiválasztását.

Amikor kapcsolatba lép egy szállítóval, adja meg a következő információkat, ahol elérhető:

1. Alkalmazás:Kereskedelmi épület, gyár, elosztó panel, bérleti mérő vagy más felhasználás.

2. Energiaellátó rendszer:Egyfázisú vagy háromfázisú, névleges feszültség, frekvencia és bekötési konfiguráció.

3. Jelenlegi követelmények:A várható üzemi áramerősség és az, hogy közvetlen bekötés vagy áramváltó szükséges-e.

4. Mérési funkciók:Csak energiafogyasztás vagy további paraméterek, például feszültség, áram, teljesítmény és frekvencia.

5. Kommunikációs követelmények:Függetlenül attól, hogy távfelügyeletre, RS485-re vagy Modbus-kompatibilitásra van szükség.

6. Telepítési követelmények:A DIN-sín típusa, a rendelkezésre álló hely, valamint a terminál- vagy kábelezési beállítások.

7. Megrendelés részletei:Becsült mennyiség, rendeltetési piac, szükséges szállítási ütemterv, valamint bármilyen címkézési vagy testreszabási követelmény.

Ha már rendelkezik műszaki specifikációval, kapcsolási rajzzal vagy referenciamodellel, csatolja azt a megkereséséhez. Ez megbízhatóbb alapot biztosít a termékválasztáshoz, mintha csak név szerint kérnénk mérőt.

A modell elérhetőségével, műszaki jellemzőivel vagy a tömeges vásárlással kapcsolatos megbeszélésekhez látogasson el az Eton Electric's oldaláraÉrdeklődés oldal küldéseés nyújtsa be projektkövetelményeit.

A megfelelő DIN-sínes energiamérő kiválasztása az elektromos rendszer és a mérendő információk világos megértésével kezdődik. A szállítási konfiguráció, az áramtartomány, a pontossági követelmények, a kommunikációs funkciók és a telepítési feltételek megrendelés előtti megerősítésével a kereskedelmi és ipari ügyfelek csökkenthetik a kiválasztási hibákat és hatékonyabbá tehetik a beszerzést.
