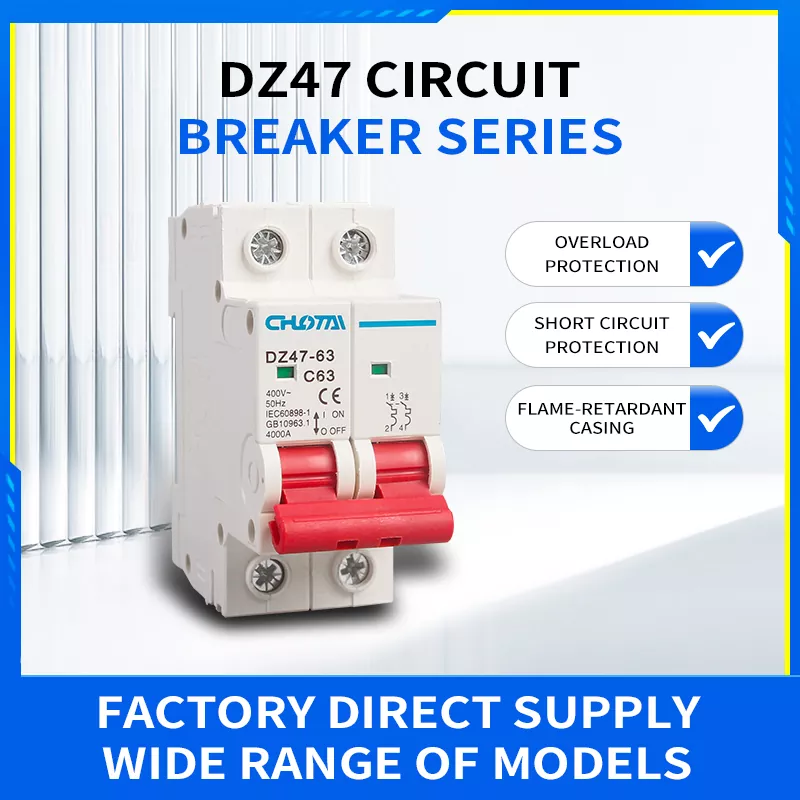

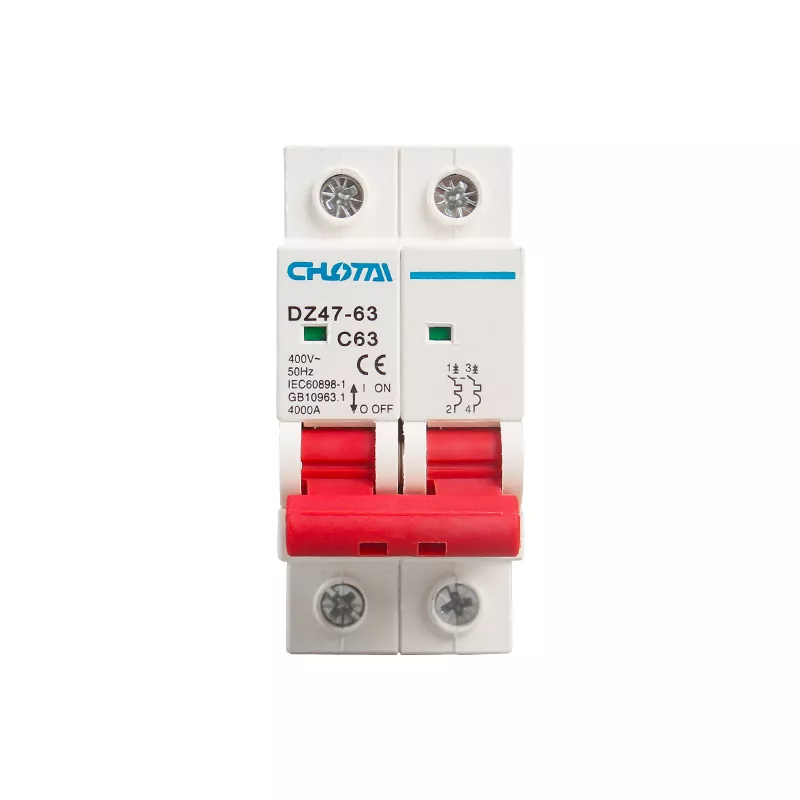

2P 63A DZ47 miniatűr megszakító

A 2P 63A DZ47 miniatűr áramkör-megszakítónk egy nagy teljesítményű áramkörvédő eszköz, amelyet 230V/400V AC feszültségre terveztek. egyfázisú elektromos rendszerek. Túlterhelés vagy rövidzárlat esetén automatikusan megszakítja az áramellátást, elektromos tüzek és berendezések károsodásának megelőzése. Precíziós tervezés és vákuumos ívoltás alkalmazása technológiával, 4000A névleges megszakítóképességet és stabil, hosszú távú teljesítményt biztosít. A lángálló PC ház hőálló, ütésálló és önkioltó. Széles körben használják otthoni elosztó dobozokban, kereskedelmi forgalomban áramelosztási és ipari vezérlési forgatókönyvek, megbízható védelmet biztosítva az elektromos áramkörök számára.

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

A DZ47-63 2P MCB-nk teljes minőségi frissítésen esett át. Precíziós tervezés belülről kifelé, minden alkatrész az anyagválasztástól a végső összeszerelésig gondosan ellenőrzik. Korszerű ívoltó rendszereket alkalmazunk és kiváló minőségű réz érintkezők a megbízható áramkör-megszakítás és a stabil teljesítmény érdekében. A héj anyaga nagy szilárdságú, hőre keményedő PC égésgátló anyag, amely hőálló, ütésálló és önkioltó. Minden termék szigorú elektromos élettartam-tesztelésen, mechanikai élettartam-teszten megy keresztül, és harmadik féltől is a Zhejiang Kisfeszültségű Elektromos Termékminőség-ellenőrző Központ által végzett ellenőrzés a gyár elhagyása előtt. Lehet hosszú ideig stabilan működik szélsőséges hőmérsékleti környezetben, erősebb biztonsági teljesítménnyel és hosszabb ideig élettartam.

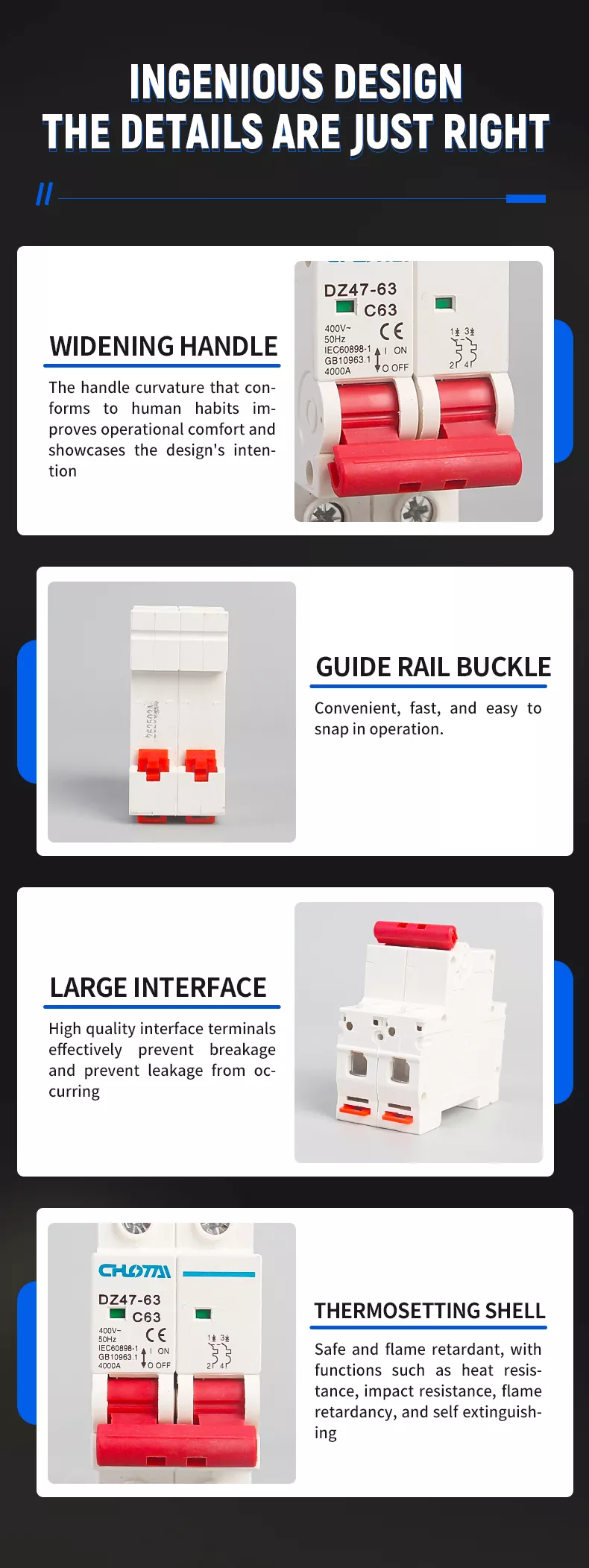

SZERKEZETI ELEMZÉS

Az MCB kompakt és tudományos felépítésű, amely 4 fő összetevőt tartalmaz:

1. BŐVÍTETT D-TÍPUSÚ FOGANTYÚ: Ergonomikus görbület, amely megfelel az emberi működési szokásoknak, javítja a működési kényelmet és csökkenti a fáradtságot.

2. VEZETŐSÍN CSAT: Kényelmes, gyors és könnyen bepattintható, kompatibilis a szabványos 35 mm-es DIN sínekkel.

3. NAGY INTERFÉSZ TERMINÁLOK: Kiváló minőségű nyomólapkábel csatlakozók, hatékonyan megakadályozzák a huzaltörést és a szivárgást.

4. HŐRE GYÁRTÓ LÁNGKÉSZÍTŐ HÉJ: Biztonságos és égésgátló, hőálló, ütésálló és önkioltó funkciókkal.

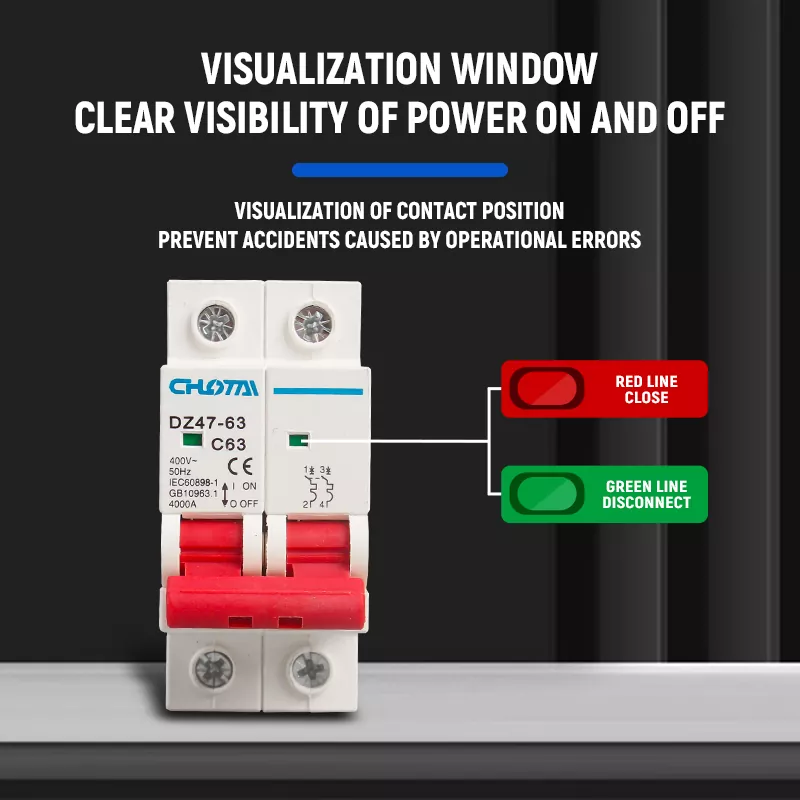

5. VIZUALIZÁCIÓS ABLAK: Jól látható a BE/KI állapot, megelőzve a működési hibák okozta baleseteket.

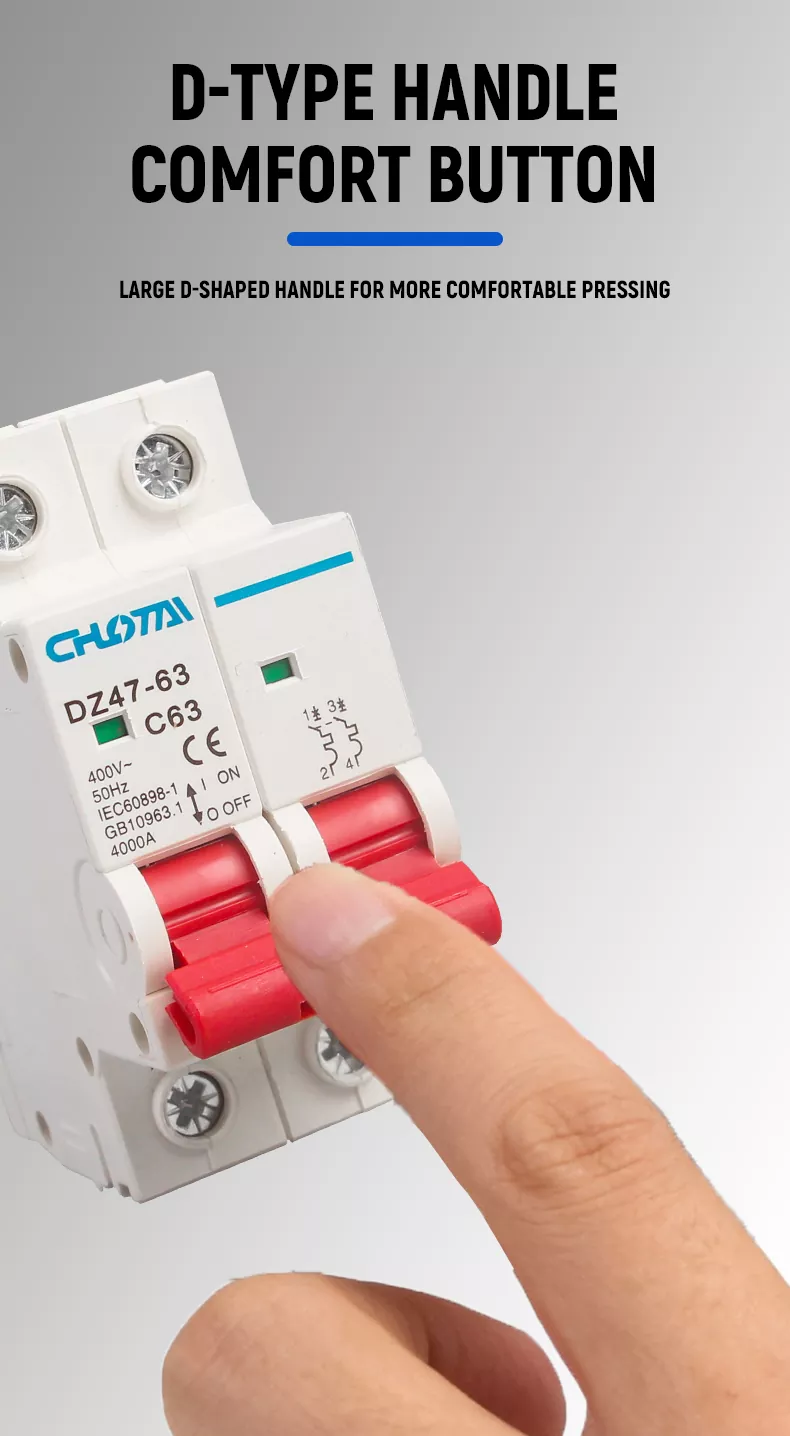

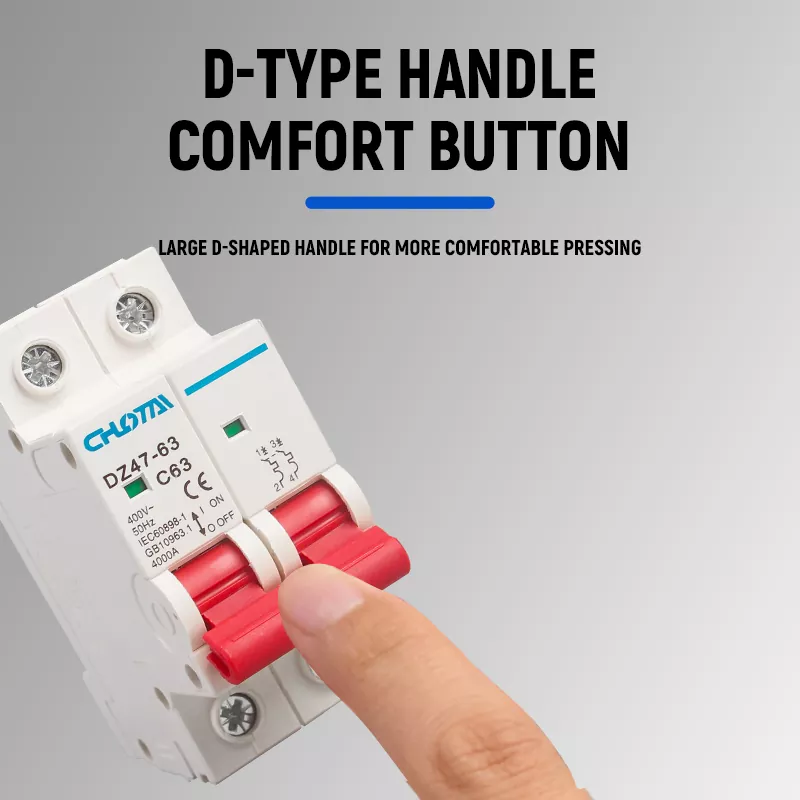

ERGONOMIKUS D-TÍPUSÚ FOGANTYÚ A KÉNYELMES MŰKÖDÉSÉRT

Az MCB-nk nagy, kiszélesített D-alakú kezelőkarral van felszerelve. Az ívelt kialakítás illeszkedik az emberi működési szokásokhoz, kényelmes fogást és sima kapcsolási műveletet biztosít, még kesztyűs kézzel is. Hatékonyan csökkenti működési fáradtság a gyakori kapcsolás során, ami megkönnyíti és kényelmesebbé teszi az áramkör napi vezérlését.

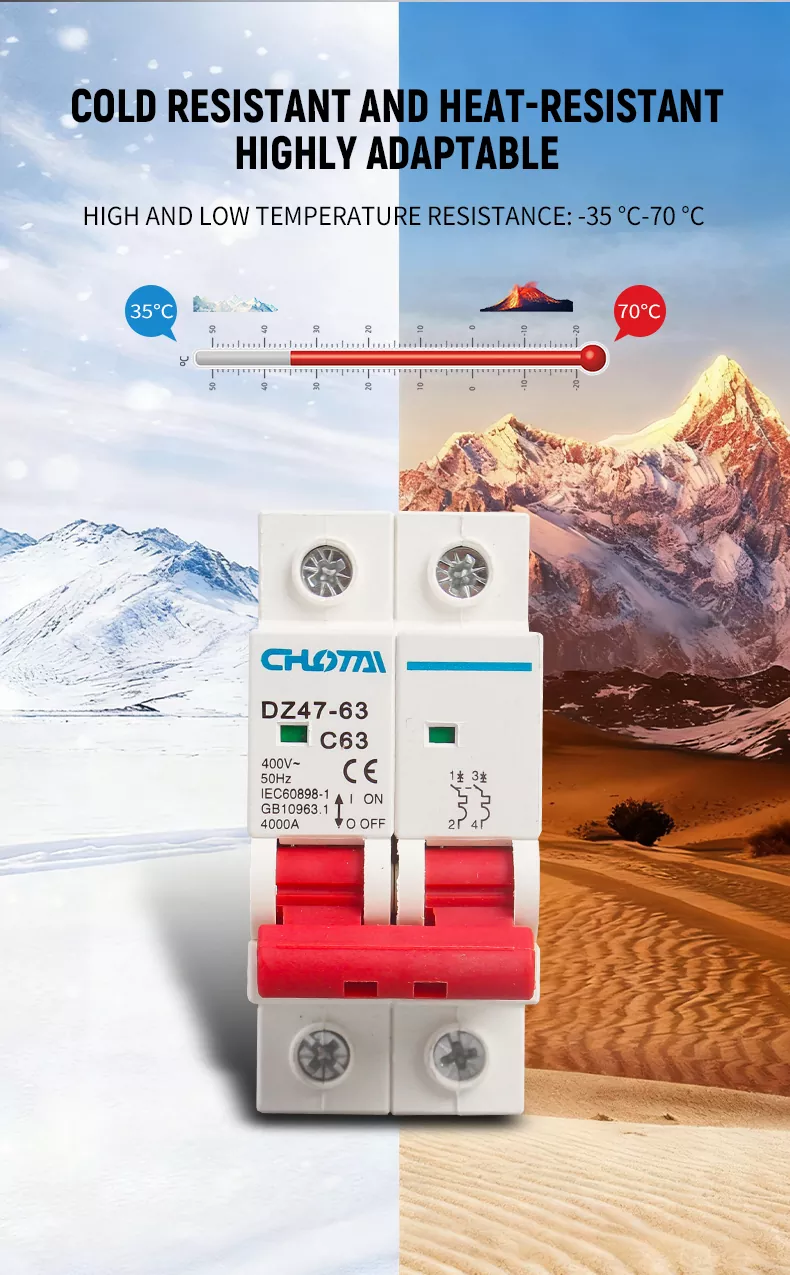

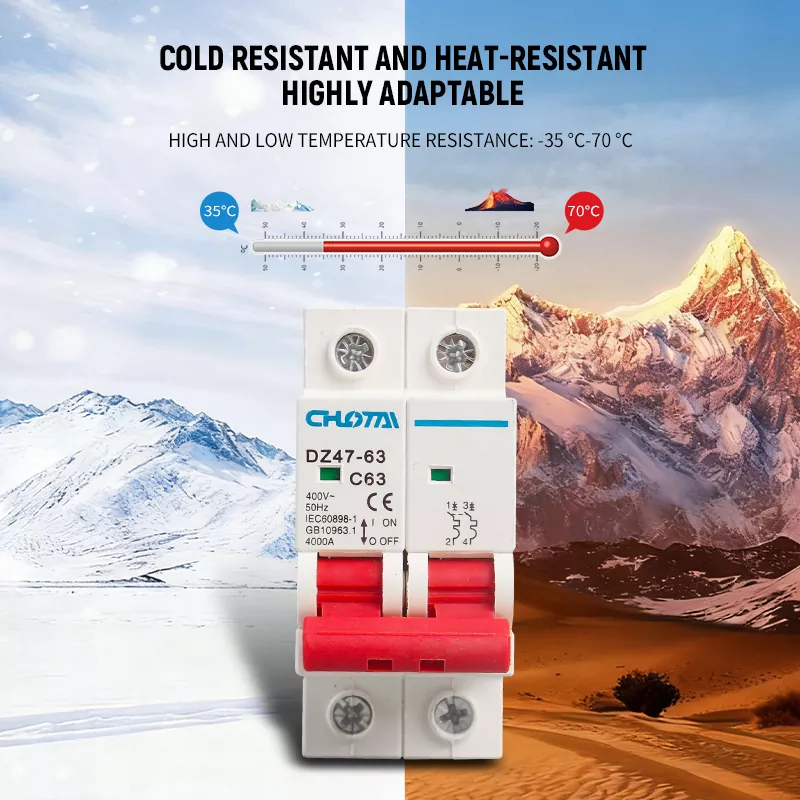

EXTRÉM HŐMÉRSÉKLET ELLENÁLLÁS ÉS NAGY ALKALMAZHATÓSÁG

A zord környezetnek is ellenálló DZ47-63 MCB megbízhatóan működik széles hőmérséklet-tartományban.-35 ℃ és 70 ℃ között. Alkalmas hideg hegyvidéki régiókra, forró sivatagi éghajlatra és egyéb szélsőséges környezetekre, biztosítva megszakítás nélküli áramkörvédelem egész évben a teljesítmény romlása nélkül.

TERMÉKEINK VS. EGYÉB TERMÉKEK

NÉGY ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• BIZTONSÁGOS VÉDELEM: Kettős túlterhelés és rövidzárlat elleni védelem, hatékonyan védi az elektromos berendezéseket és a személyi biztonságot.

• PREMIUM ANYAG: Lángálló PC-ház, magas hőmérsékletnek ellenálló, öregedésgátló és hosszú élettartamú.

• FELHASZNÁLÓBARÁT KIALAKÍTÁS: Ergonomikus D-típusú fogantyú, vizuális állapotablak, egyszerű kezelés és karbantartás.

• SZÉLES ALKALMAZHATÓSÁG: -35 ℃ ~ 70 ℃ üzemi hőmérséklet, alkalmas különféle lakossági, kereskedelmi és ipari forgatókönyvekhez.

A HÉJ ERŐS ÉS ÜTÉSÁLLÓ

A héj nagy szilárdságú, hőre keményedő PC égésgátló anyagból készült, sima és sorjamentes felülettel finom feldolgozás után szép és elegáns megjelenést biztosít. Kiváló ütésállósággal rendelkezik és kompressziós ellenállás, ellenáll a napi ütközésnek és a mechanikai vibrációnak, és nem deformálódik vagy károsodik. A anyaga korrózió- és öregedésgátló, hosszú távú stabil használatra alkalmas különféle összetett környezetben, üzemi hőmérséklet tartomány akár 70 ℃.

LÁNGKÉSZÍTŐ PC-ANYAG

A héj nagy teljesítményű égésgátló PC műszaki műanyagot tartalmaz, kiváló égésgátló és szigeteléssel tulajdonságait. Hatékonyan gátolja az égést, és megakadályozza a hibák által keltett magas hőmérséklet okozta tüzeket rövidzárlatok és túlterhelések, így jobban biztosítva az energiarendszer általános biztonságát. Az anyag az hőálló, ütésálló és önkioltó is, hosszú élettartammal.

KIVÁLÓ MINŐSÉGŰ TERMINÁLBLOKK

A kiváló minőségű nyomólemezes vezetékcsatlakozók használatával nem csak erős vezetőképességet biztosít, hanem csökkenti a veszteségeket is. A nagy érintkezési felület hatékonyan megakadályozza a huzalszakadást és szivárgást, erős túlterhelés-ellenállással és stabilan teljesítményt. A bekötés egyszerű, egyszerű és gyors telepítést tesz lehetővé, így biztosítva a biztonságos és megbízható működést a megszakítót.

DIN SÍNTEL HASZNÁLHATÓ

Felszerelhető az univerzális DIN35 mm-es szabványos vezetősín segítségével, így több felhasználási forgatókönyvet is felszabadíthat. A DIN sín szerelési kialakítása kompatibilis a különféle elosztó szekrényekkel és elektromos berendezésekkel, egyszerű telepítéssel és szétszerelés, nincs szükség bonyolult szerszámokra, alkalmas a gyors telepítésre különböző forgatókönyvekben.

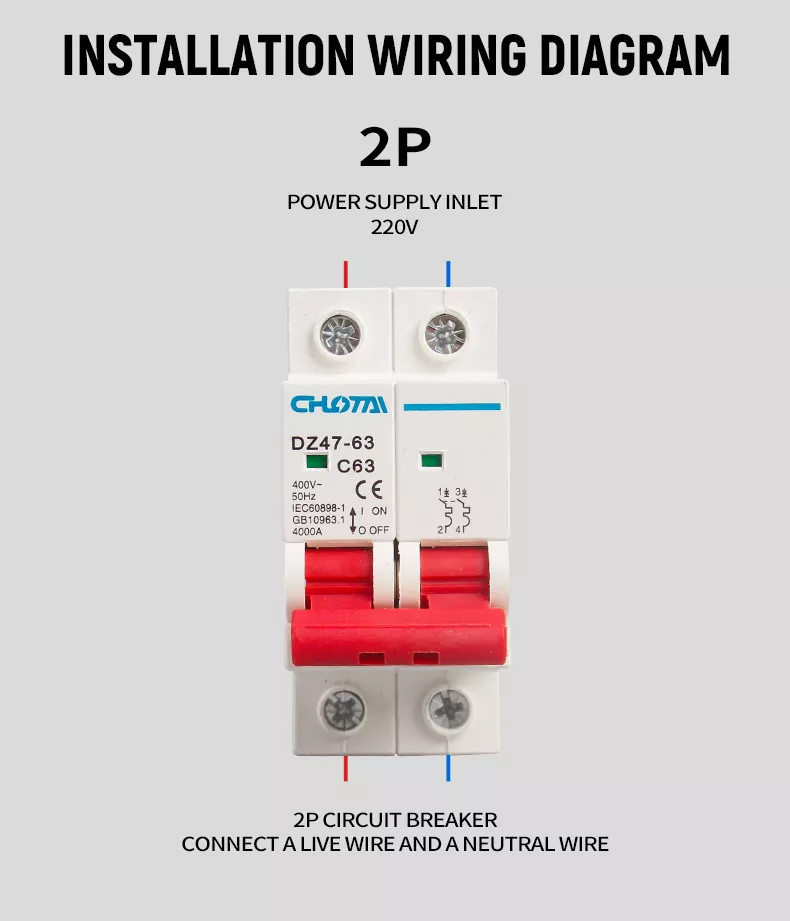

KÖNNYEN TELEPÍTHETŐ ÉS BIZTOSÍTHATÓ A Kábelezés

Az MCB alkalmas DIN35 mm-es szabványos vezetősínhez, egyszerű telepítéssel és szétszereléssel. A 2P modellt tervezték 220 V-os egyfázisú rendszerekhez, egy feszültség alatt álló vezeték és egy nulla vezeték csatlakoztatásával. A kapcsolási rajz világos és intuitív, felső csatlakozókkal a tápegység bemenetéhez és alsó kapcsokkal a tápegység kimenetéhez hatékonyan elkerülheti a rossz vezetékezést. A kiváló minőségű réz csatlakozók szilárdak és megbízhatóak, nem könnyű kioldani alóla hosszú távú vibráció, amely biztosítja a biztonságos és stabil működést.

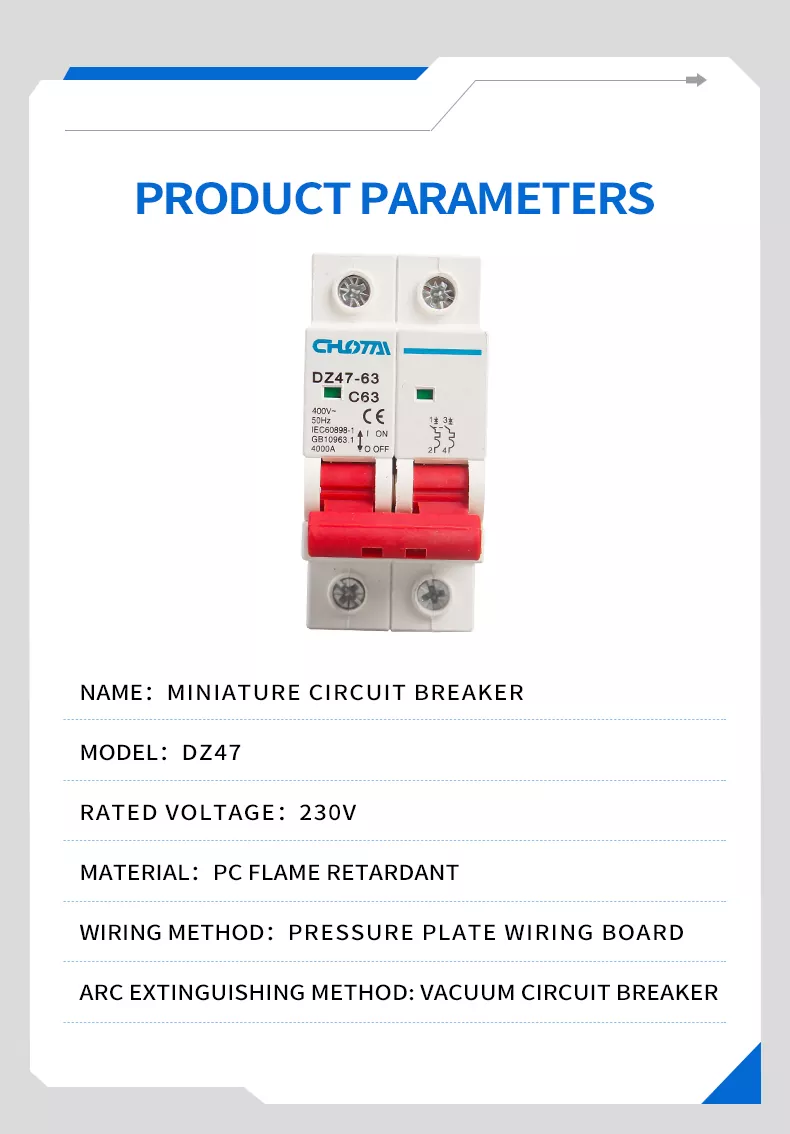

TERMÉK PARAMÉTEREI

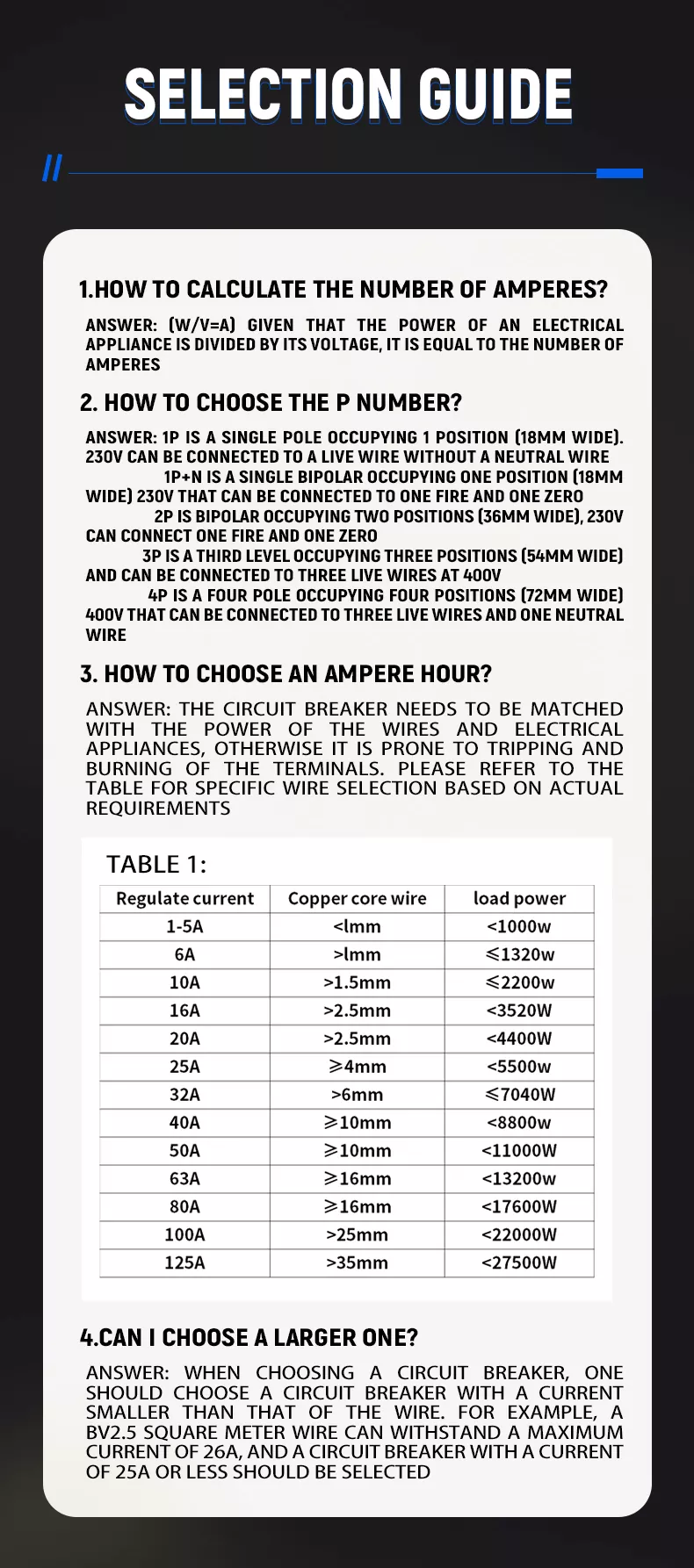

KIVÁLASZTÁSI ÚTMUTATÓ

Hogyan számoljuk ki az amperek számát?

Képlet:Áram (A) = teljesítmény (W) / feszültség (V). Számítsa ki az elektromos készülékek teljes teljesítményét, és ossza el a rendszer feszültségével a szükséges névleges érték meghatározásához jelenlegi.

Hogyan válasszuk ki a P-számot?

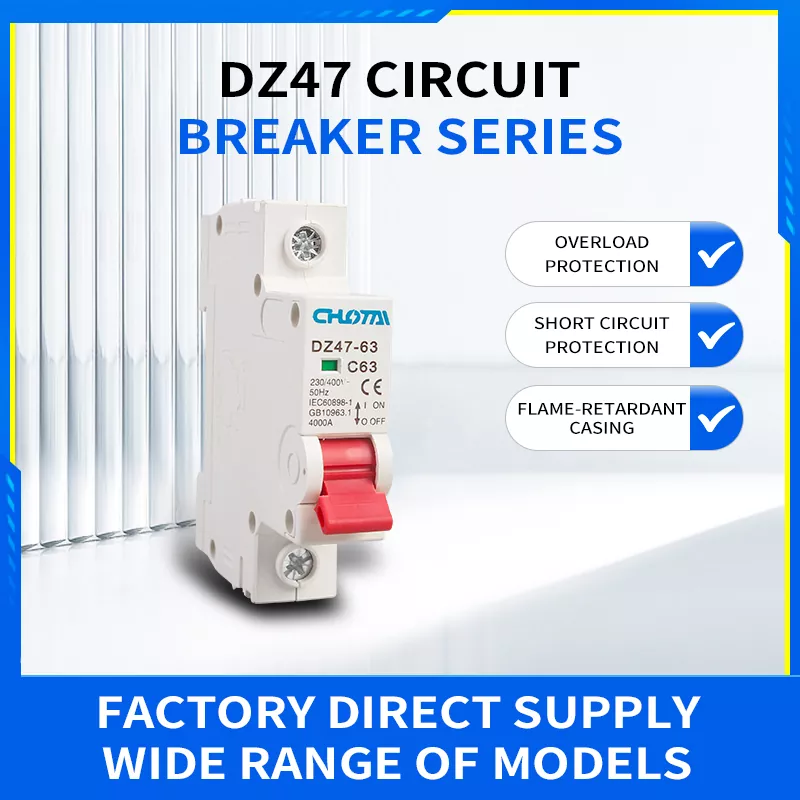

◦ 1P: Egypólusú, 18 mm széles, csak 230 V feszültségű vezetékhez.

◦ 1P+N: Egypólusú, 18 mm széles, 230 V élő + semleges feszültséghez.

◦ 2P: Bipoláris, 36 mm széles, 230 V éles + semleges feszültséghez (ez a termék).

◦ 3P: 3 pólusú, 54 mm széles, 400 V-os, háromfázisú, feszültség alatt álló vezetékekhez.

◦ 4P: 4 pólusú, 72 mm széles, 400 V 3-fázisú feszültség alatt + nulla.

Amper és vezeték illesztő táblázat

Kiválasztási tipp: Mindig névleges áramú megszakítót válasszonkisebb, mint a huzal maximális teherbírása a biztonság érdekében.

SZÉLESEN HASZNÁLT

A 2P 63A DZ47 miniatűr megszakítónkat széles körben használják:

• LAKÓÉPÜLET: Otthoni elosztódobozok, háztartási áramkör védelem világításhoz, aljzatokhoz és nagy teljesítményű készülékekhez.

• KERESKEDELMI ÉPÜLET: Irodaházak, kiskereskedelmi üzletek, kereskedelmi áramelosztó rendszerek.

• IPARI AUTOMATIZÁLÁS: Kisgépek, vezérlőpanelek, ipari elosztórendszerek.

• MEGÚJULÓ ENERGIA: Napelemes PV rendszerek, szélenergia-termelés, energiatároló rendszerek.

• INFRASTRUKTÚRA: Utcai világítás, közösségi létesítmények, kültéri elektromos rendszerek.

GYIK

1.MI A TERMÉK FŐ FUNKCIÓJA?

Főleg 220 V-os egyfázisú áramellátó rendszerek áramkörének védelmére használják, automatikusan lekapcsolva az áramellátást túlterhelés vagy rövidzárlat esetén az elektromos tüzek megelőzése, valamint az elektromos berendezések és a személyek védelme érdekében biztonság.

2. MI A NÉVLETETT MEGSZAKÍTÁSI KÉPESSÉG?

A DZ47-63 sorozat névleges megszakítási kapacitása 4000 A, amely biztonságosan megszakítja az áramkört, ha súlyos rövidzárlat, ami maximális biztonságot garantál.

3. MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A termék stabilan működik széles hőmérsékleti tartományban -35 ℃ és 70 ℃ között, alkalmas különféle szélsőséges környezetekre.

4. MI A TELEPÍTÉSI MÓD?

Támogatja a szabványos 35 mm-es DIN sínre szerelést, egyszerű vezetékezéssel és gyors bepattintható telepítéssel, kompatibilis minden elosztó dobozok.

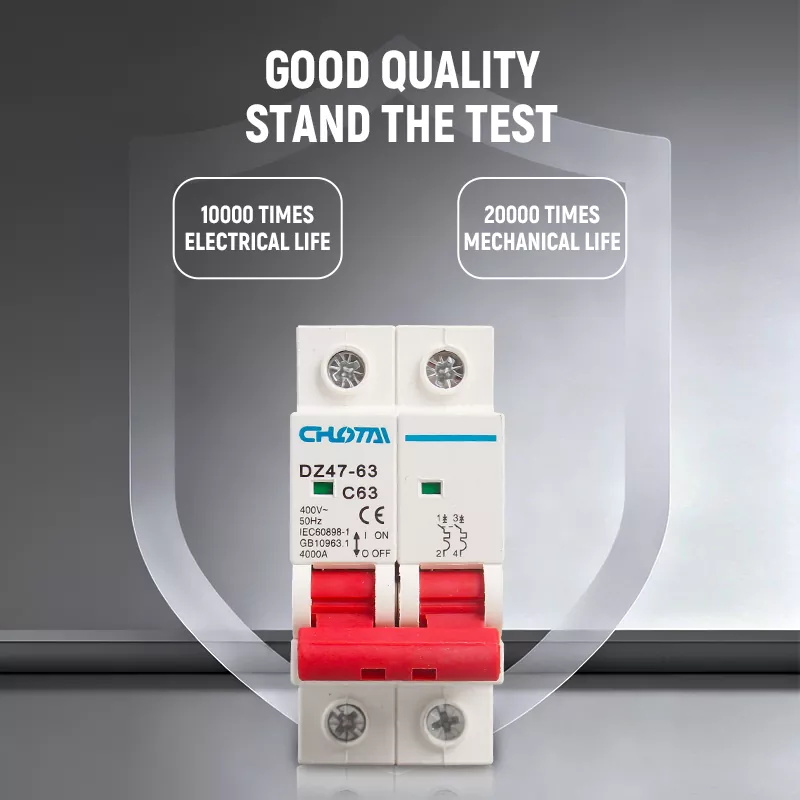

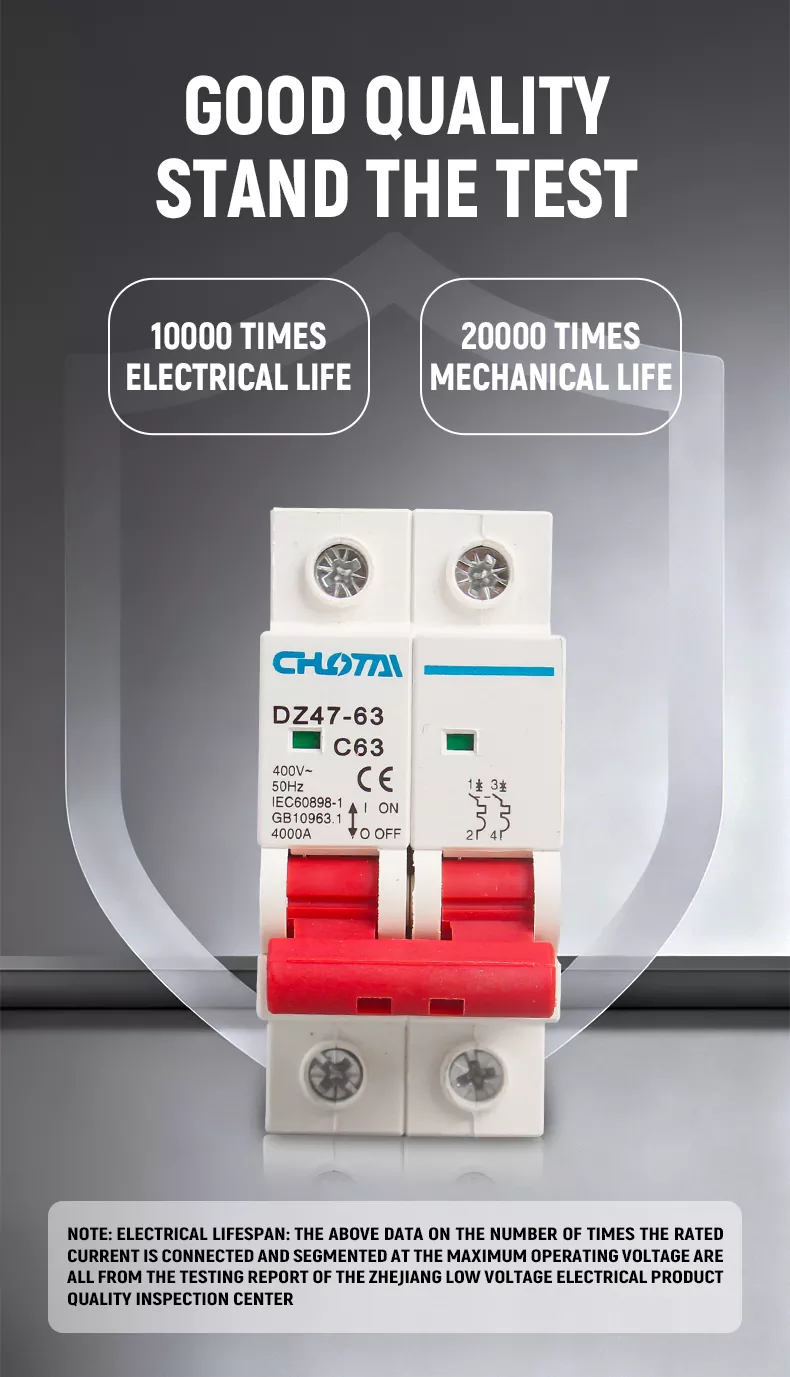

5. MENNYIRE AZ ÁRAMKAPCSOLÓ SZOLGÁLTATÁSA?

10 000 elektromos életciklusra és 20 000 mechanikai életciklusra tesztelték, biztosítva a hosszú, 10+ élettartamot év normál üzemi körülmények között.

6. MILYEN TANÚSÍTVÁNYOK VAN EZ A TERMÉK?

Ez a termék CE (Európai Unió) és CCC (Kínai kötelező tanúsítás) tanúsítvánnyal rendelkezik, és megfelel a IEC60898-1 nemzetközi szabvány és GB10963.1 nemzeti szabvány.
