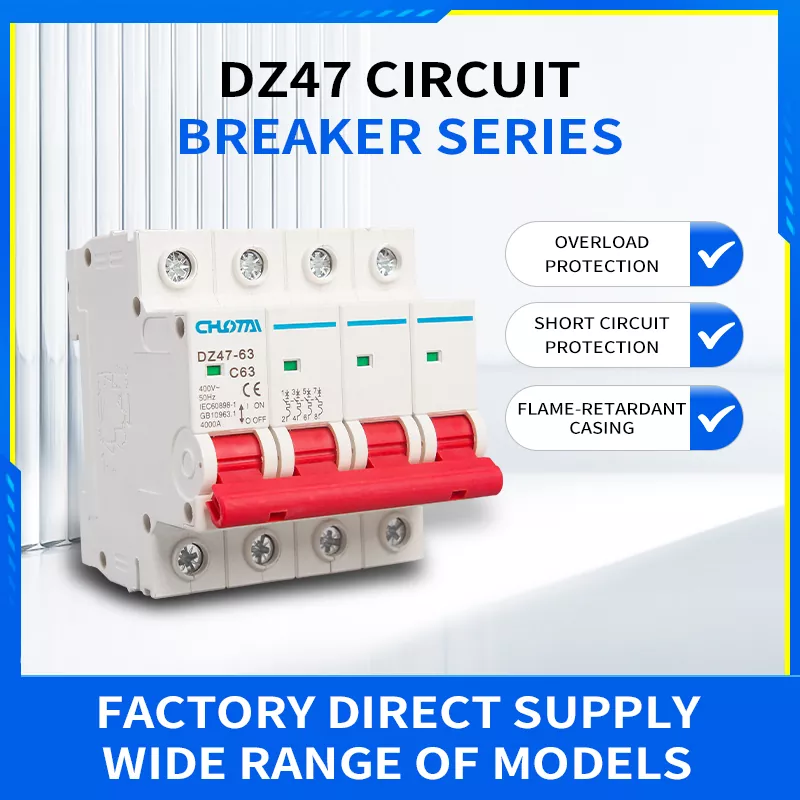

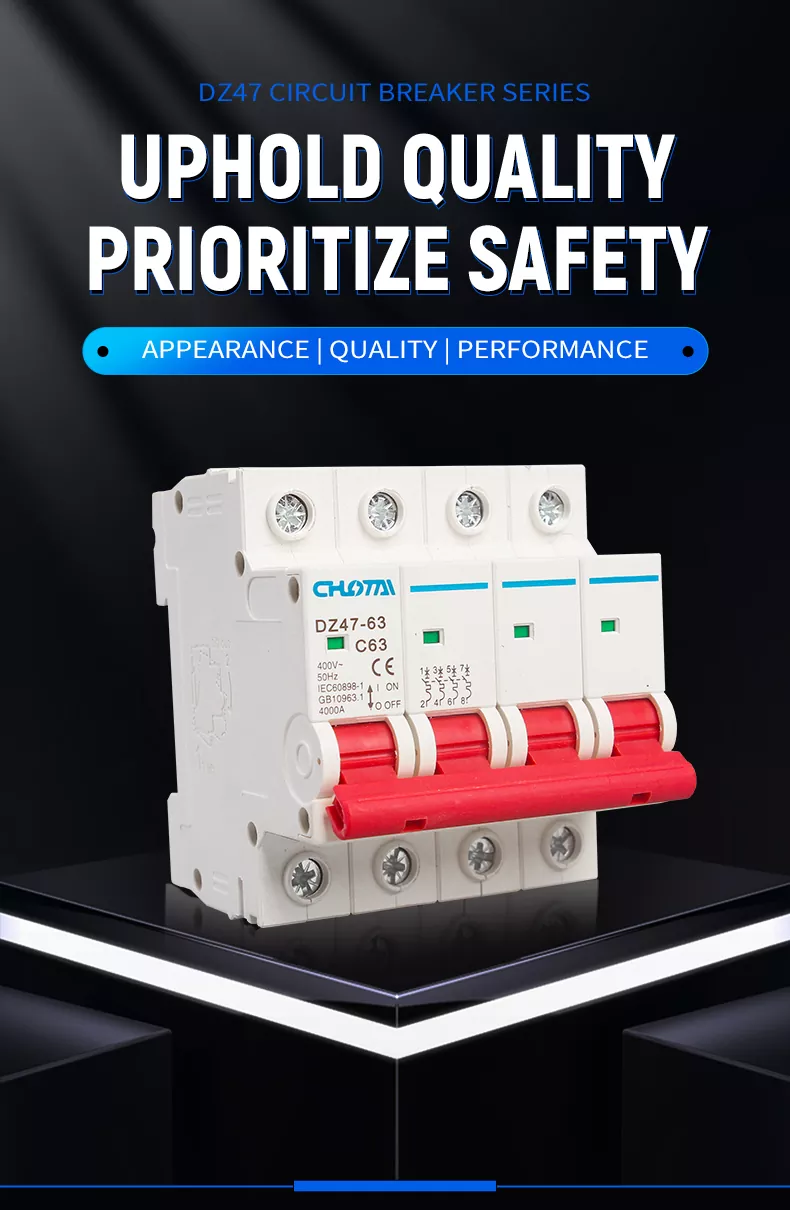

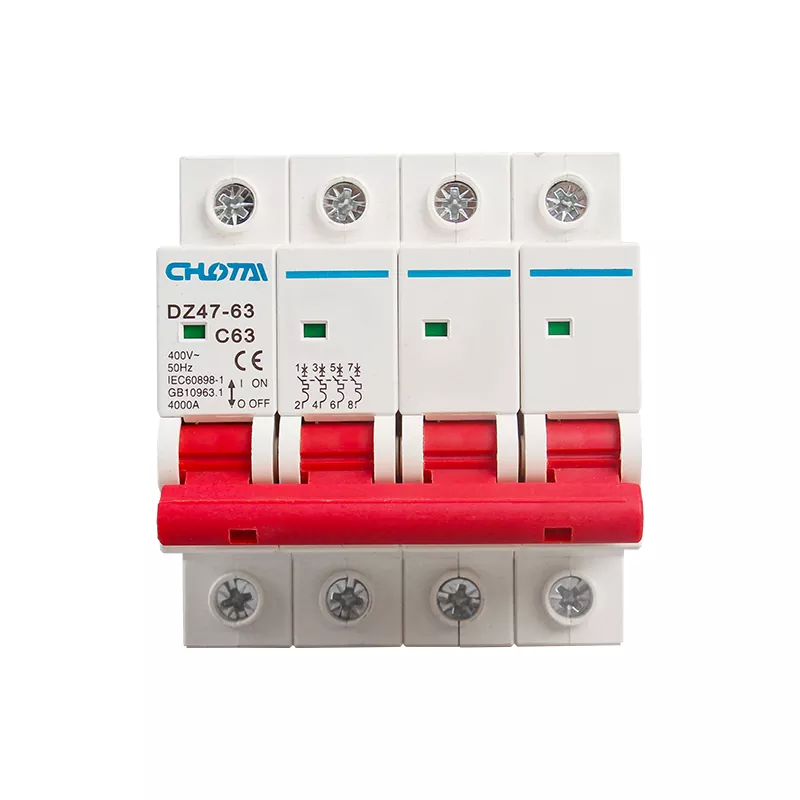

4P 63A DZ47 miniatűr megszakító

A 4P 63A DZ47 miniatűr áramkör-megszakítónk egy nagy teljesítményű áramkör-védelmi eszköz, amelyet háromfázisú, 4 vezetékes áramkörhöz terveztek. 400V-os áramellátó rendszerek. Túlterhelés, rövidzárlat vagy villámlökés esetén automatikusan lekapcsol, hogy megszakítsa az áramellátást, hatékonyan megelőzi az elektromos tüzeket és a berendezések károsodását. Prémium égésgátló PC anyagból készült és precíziós tervezés, felhasználóbarát kialakítás, hosszú élettartam és CE/CCC minősítés jellemzi. Széles körben elosztó szekrényekben, lakóépületekben, ipari berendezésekben és kereskedelmi áramrendszerekben használják, biztosítva biztonságos és megbízható áramellátás.

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

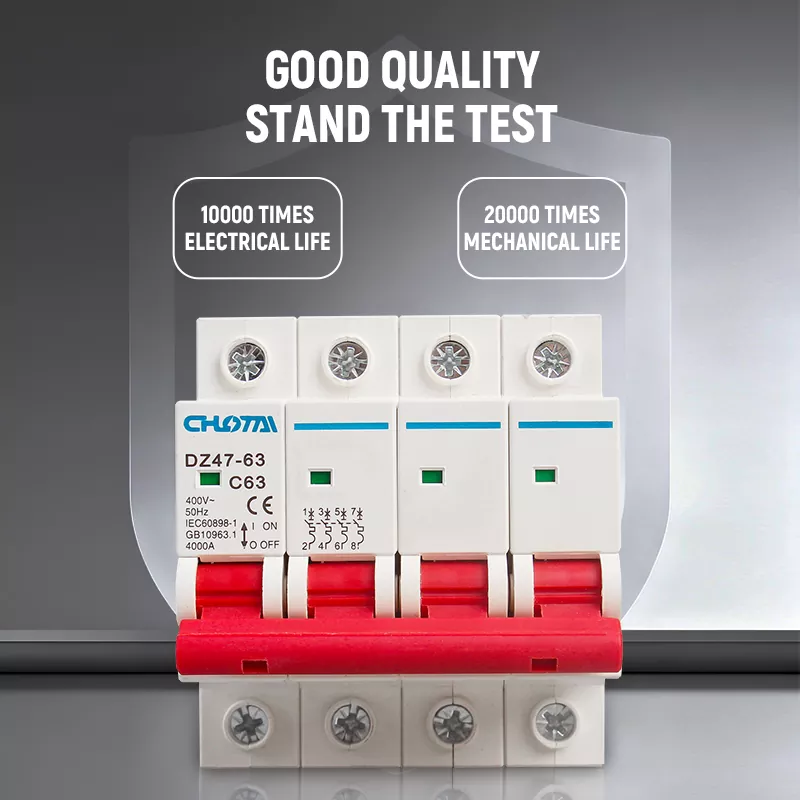

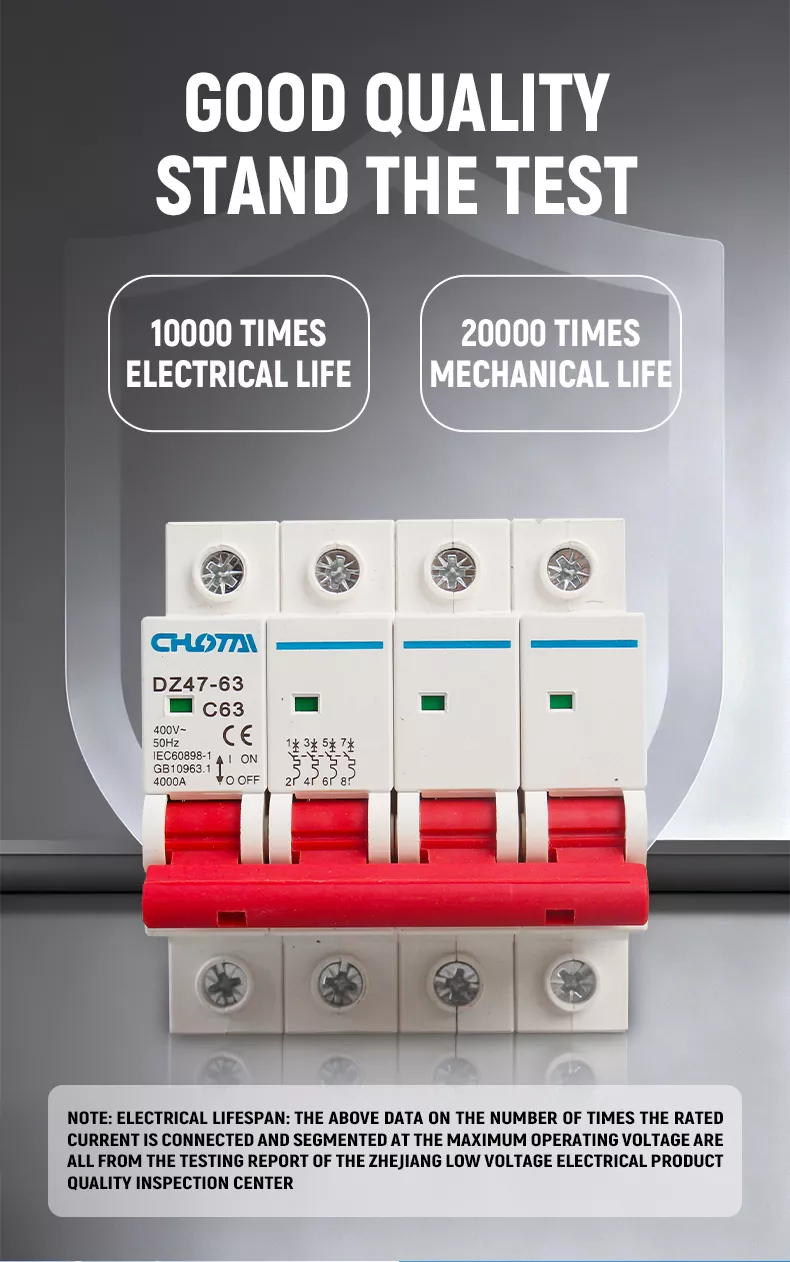

DZ47-63 MCB-nk átfogó minőségi fejlesztésen esett át. Az anyagválasztástól a végső összeszerelésig minden az alkatrészt szigorúan ellenőrzik. büszkélkedhet10 000-szeres elektromos élettartam és20 000-szeres mechanikai élettartamA Zhejiang Kisfeszültségű Elektromos Termékminőség-ellenőrző Központ által tesztelt és tanúsított. A hőre keményedő A héj kiváló hőállóságot, ütésállóságot és önkioltó teljesítményt nyújt, miközben kiváló minőségű réz csatlakozók biztosítják a stabil vezetőképességet. Minden termék szigorú öregedési és feszültségállósági teszteken megy keresztül szállítás, amely lehetővé teszi a hosszú távú stabil működést nehéz ipari környezetben.

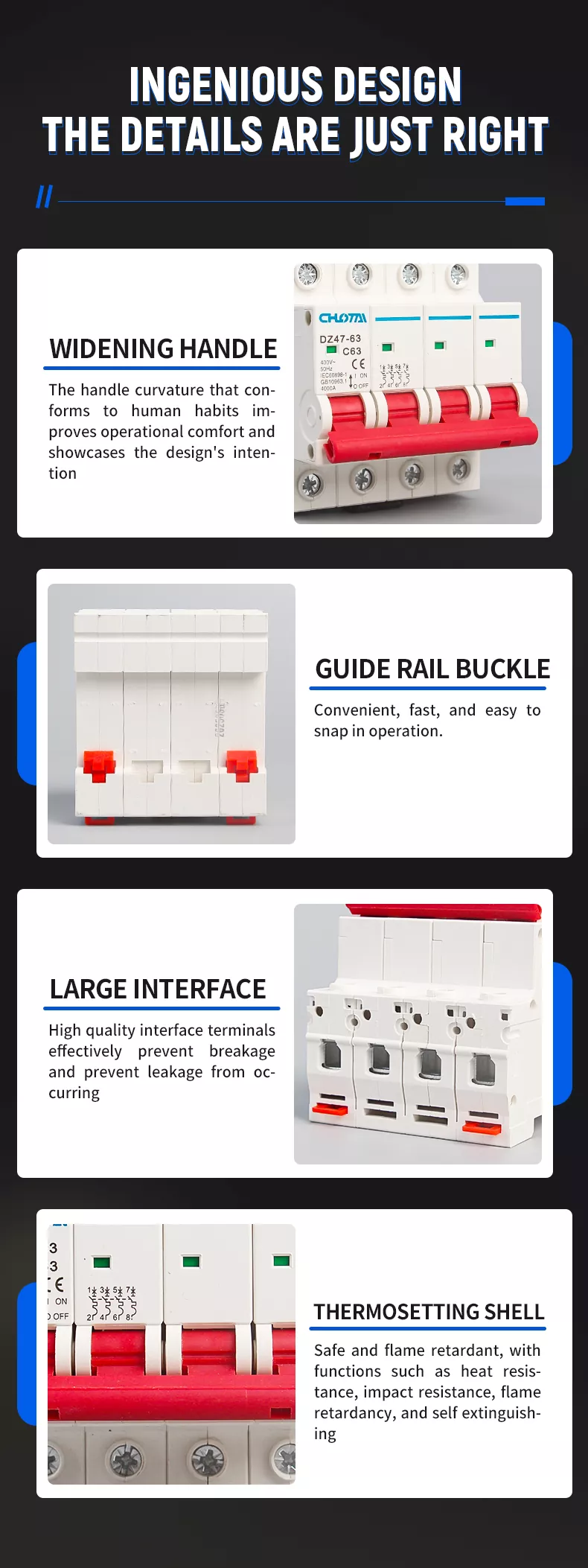

SZERKEZETI ELEMZÉS

Az MCB kompakt és tudományos felépítésű, 4 fő tervezési elemmel:

1. BŐVÍTŐ D-TÍPUSÚ FOGANTYÚ: Ergonomikus görbület, amely megfelel az emberi szokásoknak, javítja a működési kényelmet és intuitív be-/kikapcsolást.

2. VEZETŐSÍN CSAT: Szabványos DIN35mm sínre szerelés, kényelmes és gyors bepattintható szerelés elosztó szekrényekhez.

3. NAGY INTERFÉSZ TERMINÁLOK: A kiváló minőségű réz csatlakozók hatékonyan megakadályozzák a törést és a szivárgást, biztonságos vezetékezést és alacsony veszteséget biztosítva.

4. HŐRE RAJTÓ SHELL: Lángálló PC anyag hőálló, ütésálló és önkioltó tulajdonságokkal, megbízható biztonsági védelem.

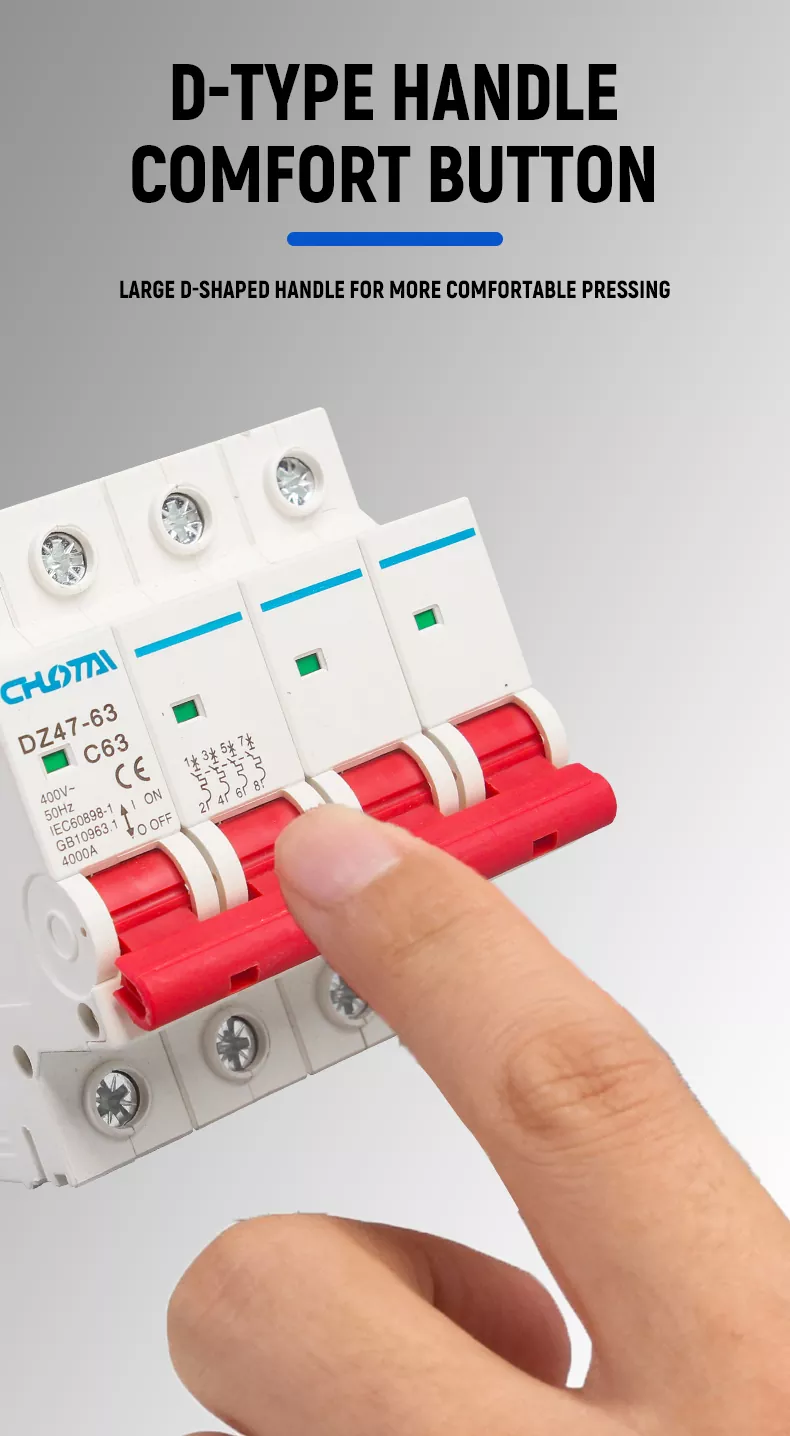

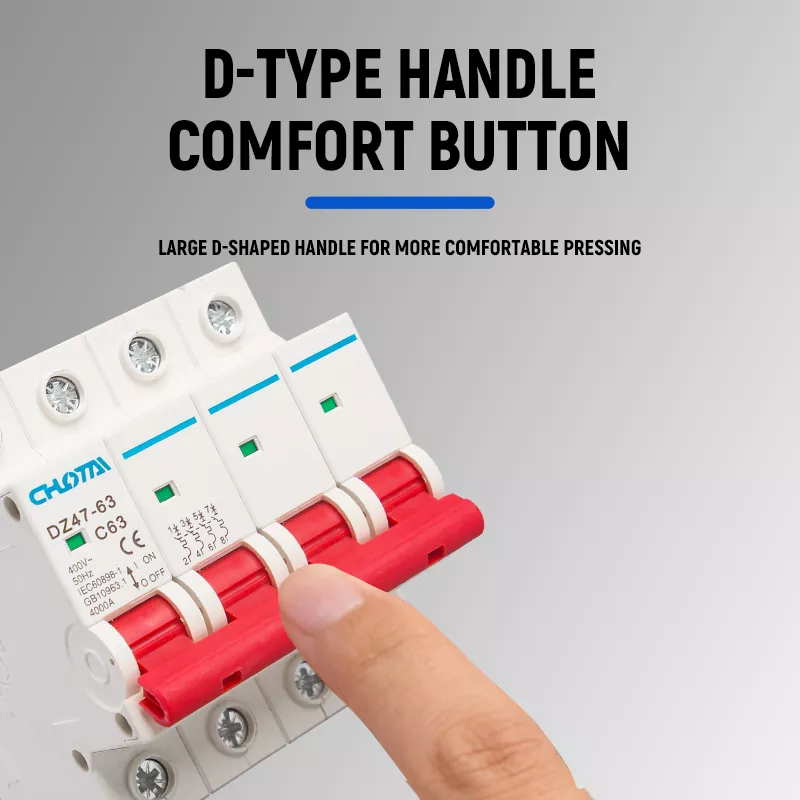

ERGONOMIKUS D-TÍPUSÚ FOGANTYÚ A KÉNYELMES MŰKÖDÉSÉRT

Nagy D-alakú kiszélesített fogantyúval van felszerelve, amelyet az emberi működési szokásokhoz terveztek. Az ívelt fogantyú görbülete javítja a működési kényelmet, csökkenti a fáradtságot a gyakori váltás során. A piros, jól látható fogantyú gondoskodik a tisztaságról állapotfelismerés, ami megkönnyíti a kezelést még homályos környezetben is.

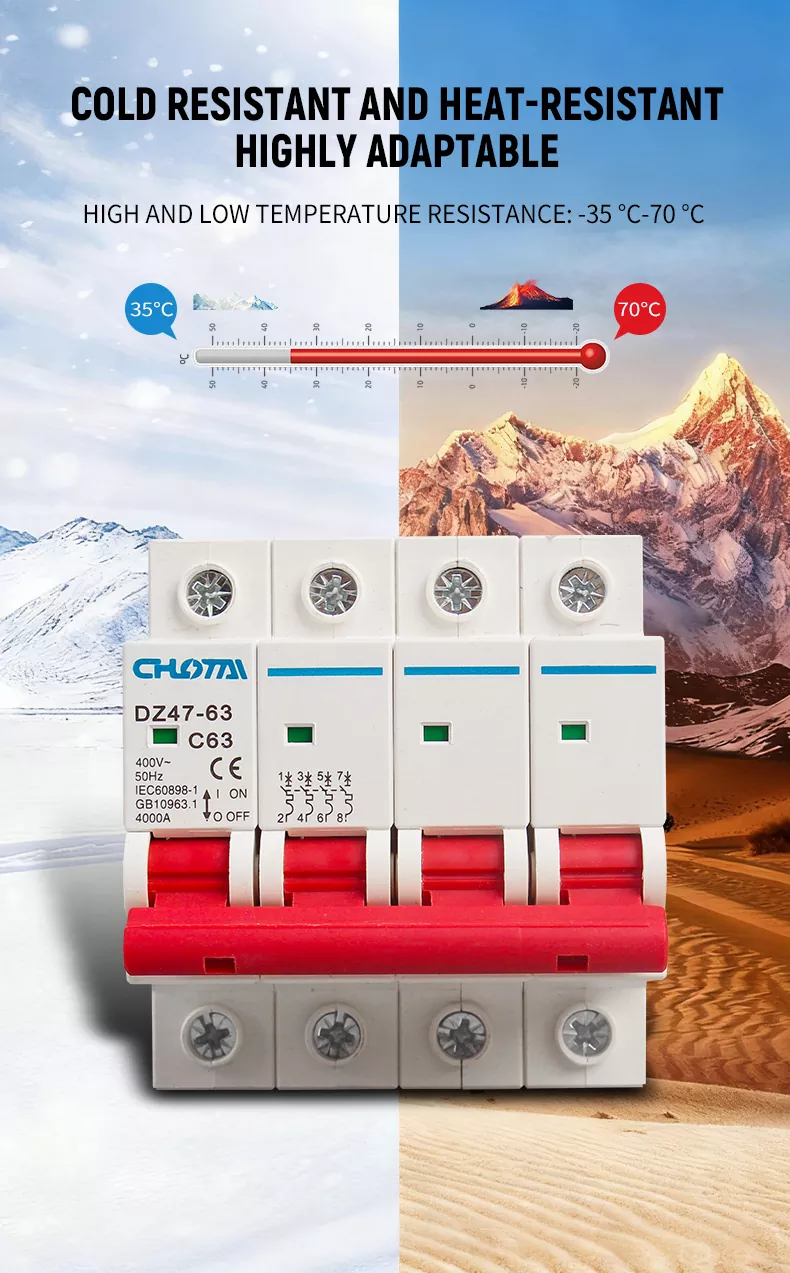

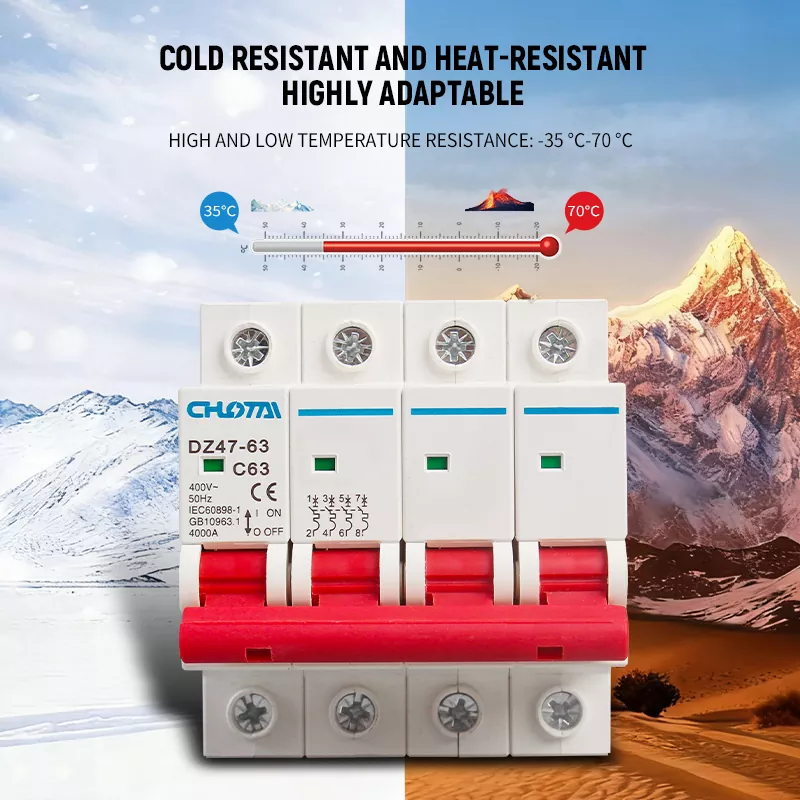

SZÉLES HŐMÉRSÉKLET ALKALMAZHATÓSÁG

Az MCB kiváló magas és alacsony hőmérsékleti ellenállással rendelkezik, üzemi hőmérsékleti tartományban-35°C és 70°C között. Stabilan működik szélsőséges hidegben (alpesi régiók) és magas hőmérsékleten (sivatag, ipari műhelyek) környezetben, megbízható áramkörvédelmet biztosítva különféle éghajlati viszonyok között.

TERMÉKEINK VS. EGYÉB TERMÉKEK

HAT ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• TÚLTERHELÉS ÉS RÖVIDZÁRLATVÉDELEM: Kettős védelem az áramkörök és az elektromos berendezések sérülésektől való védelmére.

• LÁNGKÉSZÍTŐ HÉJ: Nagy szilárdságú, hőre keményedő PC-anyag, hőálló, ütésálló és önkioltó.

• ERGONÓMIKUS D-TÍPUSÚ FOGANTYÚ: Szélesített ívelt kialakítás a kényelmes, könnyed működés érdekében.

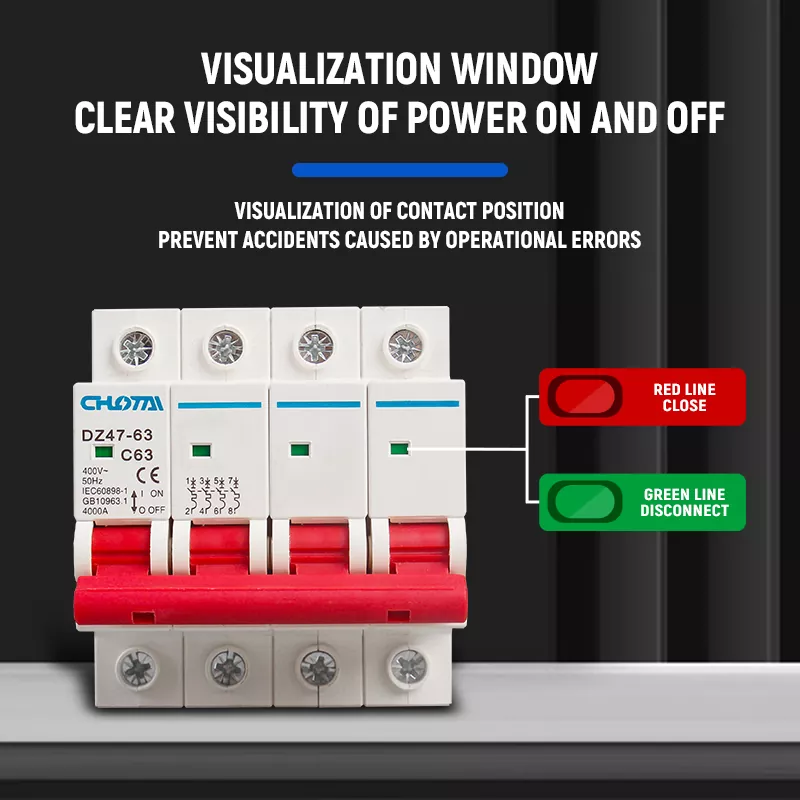

• VIZUÁLIS ÁLLAPOT ABLAK: Világos be-/kijelzés, kiküszöböli a működési kockázatokat és baleseteket.

• SZÉLES HŐMÉRSÉKLET ELLENÁLLÁS: -35°C és 70°C közötti működési tartomány, minden éghajlati környezethez alkalmazkodik.

• HATÓSÁGI IGAZOLÁS: CE, CCC tanúsítvánnyal rendelkezik, megfelel az IEC60898-1 és GB10963.1 nemzetközi biztonsági szabványoknak.

ERŐS ÉS LÁNGKÉSZÍTŐ SHELL

A héj nagy teljesítményű hőre keményedő PC anyagból készült, sima, sorjamentes felülettel és kiváló mechanikai szilárdság. Kimagasló lángállósággal, hőállósággal, ütésállósággal és önkioltó tulajdonságokkal, hatékonyan megelőzi a rövidzárlat és túlterhelés okozta tüzeket. Az anyag az öregedés- és korrózióálló is, biztosítva a hosszú távú biztonságos használatot különféle összetett környezetben.

KIVÁLÓ MINŐSÉGŰ TERMINÁLOK ÉS KÖNNYŰ KEZELÉS

Nagy, kiváló minőségű, nagy vezetőképességű rézből készült interfész terminálokkal felszerelve. A nyomólap huzalozása A tábla kialakítása biztosítja a biztonságos, szilárd vezetékezést, hatékonyan megakadályozva a törést és a szivárgást. A nagy termináltér vastag vezetékek befogadására alkalmas, egyszerűbbé és megbízhatóbbá teszi a telepítést, erős túlterhelési kapacitással és alacsony teljesítménnyel veszteség.

SZABVÁNYOS DIN SÍNSZERELÉS

Univerzális DIN35mm szabványos vezetősínre szerelhető, kényelmes bepattintható csattal. Ez kompatibilis az összes szabványos elosztó szekrényekkel, elektromos vezérlődobozokkal és áramelosztó rendszerekkel, amelyek lehetővé teszik a gyors, szerszám nélküli beszerelés és szétszerelés, gyors telepítésre alkalmas különféle forgatókönyvekben.

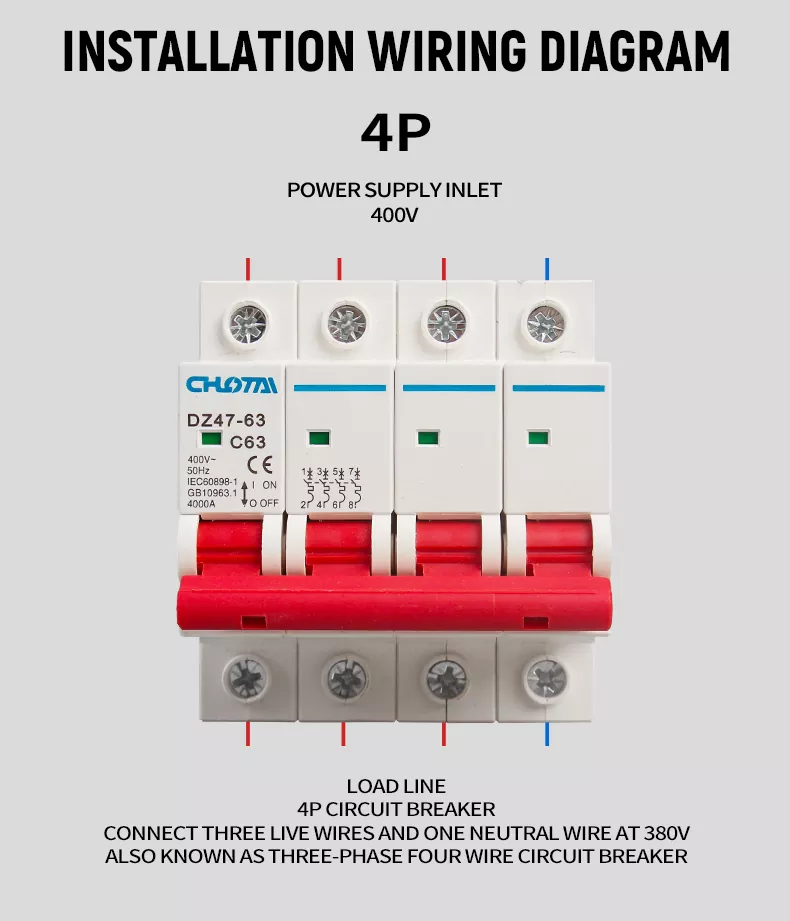

4P TELEPÍTÉSI BEKÖTÉSI RAJZ

Csatlakoztassa a 3 fázisú 400 V-os tápegység bemenetét (3 feszültség alatt álló vezeték + 1 nulla vezeték) a 4P MCB felső kivezetéseihez.

Csatlakoztassa a terhelést (berendezést) az MCB alsó kapcsaihoz, a fázissorrendnek és a nulla vezetéknek megfelelően.

A túlmelegedés és a laza csatlakozások elkerülése érdekében győződjön meg arról, hogy minden vezetéket szorosan meghúzott.

A normál tápellátás megerősítéséhez kapcsolja be az MCB-t.

Megjegyzés: Ez a 4P megszakító egy háromfázisú négyvezetékes eszköz, amely három feszültség alatt álló vezeték és egy nullavezeték csatlakoztatására szolgál. vezeték 380V/400V háromfázisú áramellátó rendszerekhez.

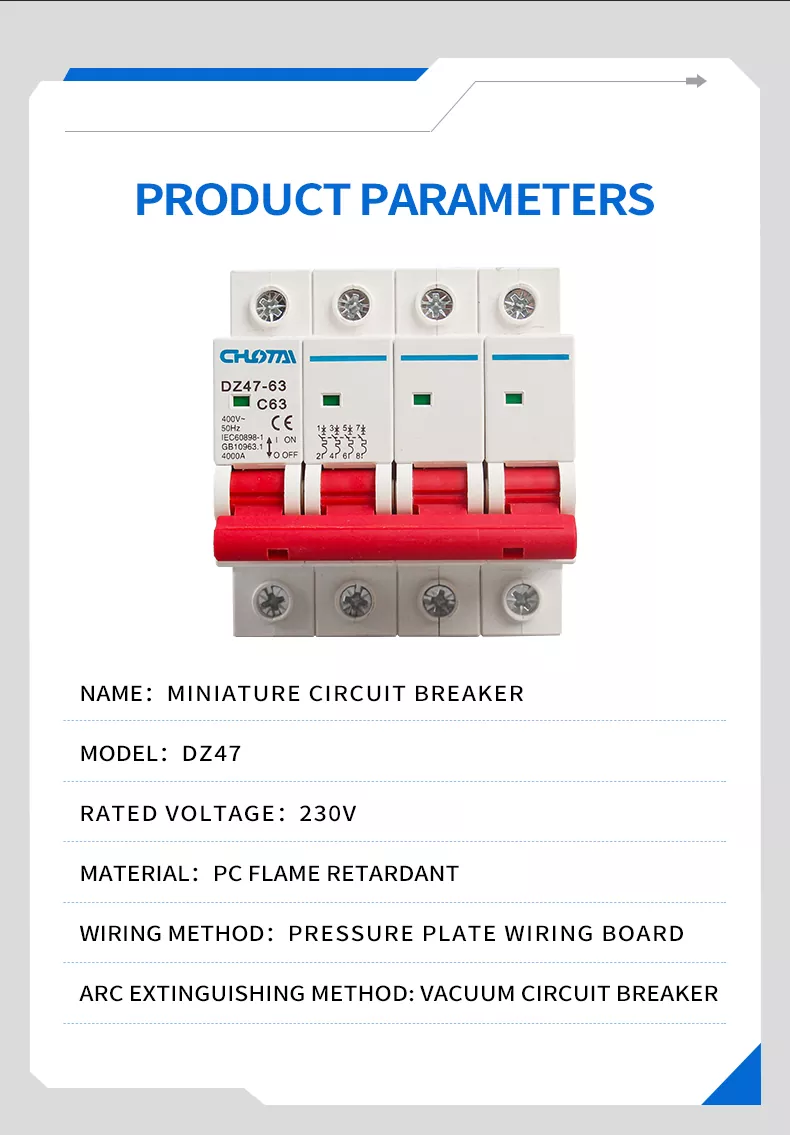

TERMÉK PARAMÉTEREI

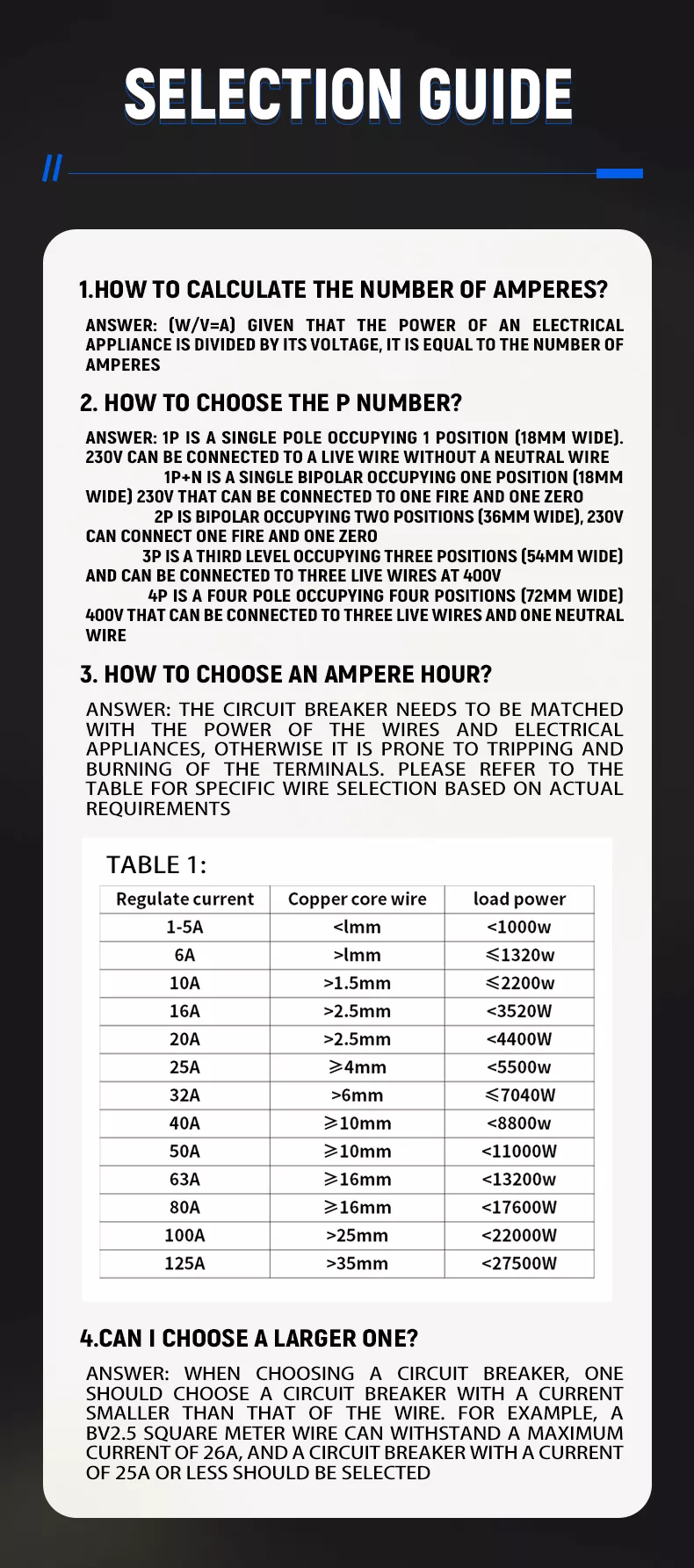

KIVÁLASZTÁSI ÚTMUTATÓ

1. Hogyan számoljuk ki az Amperek számát?

Képlet:Áram (A) = teljesítmény (W) / feszültség (V). Számítsa ki a szükséges áramerősséget az elektromos készülékek teljesítménye alapján.

2. Hogyan válasszuk ki a rúdszámot?

• 1P: Egypólusú, 1 modul (18 mm széles), csak 230 V feszültségű vezetékhez (nincs nulla).

• 1P+N: 1 modul (18mm széles), 230V éles + semleges.

• 2P: 2 modul (36mm széles), 230V éles + semleges.

• 3P: 3 modul (54 mm széles), 400 V-os 3 fázisú feszültség alatt álló vezetékekhez.

• 4P: 4 modul (72mm széles), 400V 3 fázis + nulla (ez a termék).

3. Hogyan válasszunk áramerősséget?

Igazítsa a megszakító névleges értékét a vezetékhez és a készülék teljesítményéhez, hogy elkerülje a kioldást vagy a kapocs túlmelegedését. Lásd a táblázatot alább:

4. Választhatok nagyobbat?

Nem. Mindig áramerősségű megszakítót válasszonkisebb, mint a huzal maximális teherbírása. Például egy 2,5 mm²-es BV vezeték maximum 26 A feszültséget képes elviselni, ezért 25 A vagy annál kisebb megszakítót kell választani.

SZÉLESEN HASZNÁLT

A 4P 63A DZ47 miniatűr megszakítónkat széles körben használják:

• LAKÓÉPÜLETEK: Otthoni elosztódoboz, 3 fázisú 4 vezetékes tápellátás védelem

• KERESKEDELMI ÉPÜLETEK: Irodaház, bevásárlóközpont, szállodai áramelosztó rendszer

• IPARI BERENDEZÉSEK: Gyári műhely, gyártósor 3 fázisú teljesítményszabályozás és védelem

• OSZTÓSZEKRÉNYEK: Áramelosztó doboz, elektromos kapcsolószekrény főkapcsoló

• MEGÚJULÓ ENERGIA: Napelemes rendszer, szélerőmű elosztási védelem

• INFRASTRUKTÚRA: Közterületek, közvilágítás, kommunikációs bázisállomások áramvédelem

GYIK

1. MI A 4P 63A DZ47 MCB FŐ FUNKCIÓJA?

Ez egy 3 fázisú, 4 vezetékes áramkörvédelmi eszköz, amely biztosítjatúlterhelés elleni védelem ésrövidzárlat elleni védelem. Az áramkör túlterheltsége vagy rövidre zárása esetén automatikusan lekapcsol, hogy megszakítsa az áramellátást, megakadályozva ezzel elektromos tüzek és berendezési károk, biztosítva az elektromos rendszer biztonságát.

2. MI A TERMÉK NÉVELES FESZÜLTSÉGE ÉS ÁRAMJA?

Ez egy 4P 63A modell, névleges feszültséggel400V~ (3-fázisú, 4 vezetékes áramellátó rendszerekhez alkalmas) és névleges áramerőssége63A, 4000A megszakítóképességgel.

3. MI A TELEPÍTÉSI MÓD?

Támogatjaszabványos DIN35mm vezetősín rögzítés, bepattintható csatos kialakítással a gyors és egyszerű felszerelés érdekében, kompatibilis az összes szabványos elosztó szekrényekkel.

4. MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A termék kiváló hőmérséklet-alkalmazkodóképességgel rendelkezik, üzemi hőmérséklet-tartományban-35°C és 70°C között, extrém hideg és magas hőmérsékletű környezetben való használatra alkalmas.

5. HOGYAN KIVÁLASZTJUK MEG A MEGFELELŐ MEGSZAKÍTÓ BESZÁMÍTÁST?

Először számítsa ki a szükséges áramerősséget az Áram = Teljesítmény / Feszültség segítségével, majd válassza ki a megszakító névleges értékétkisebb, mint a huzal maximális teherbírása a biztonság érdekében. Tekintse meg kiválasztási útmutatónkat a részletes egyeztetéshez.

6. MILYEN TANÚSÍTVÁNYOK VAN EZ A TERMÉK?

A DZ47-63 MCB-nk lejártCE minősítés (EU szabványoknak megfelelő) ésCCC tanúsítás (megfelel a kínai nemzeti szabványoknak), és megfelel az IEC60898-1 és GB10963.1 nemzetközi biztonsági szabványoknak.
