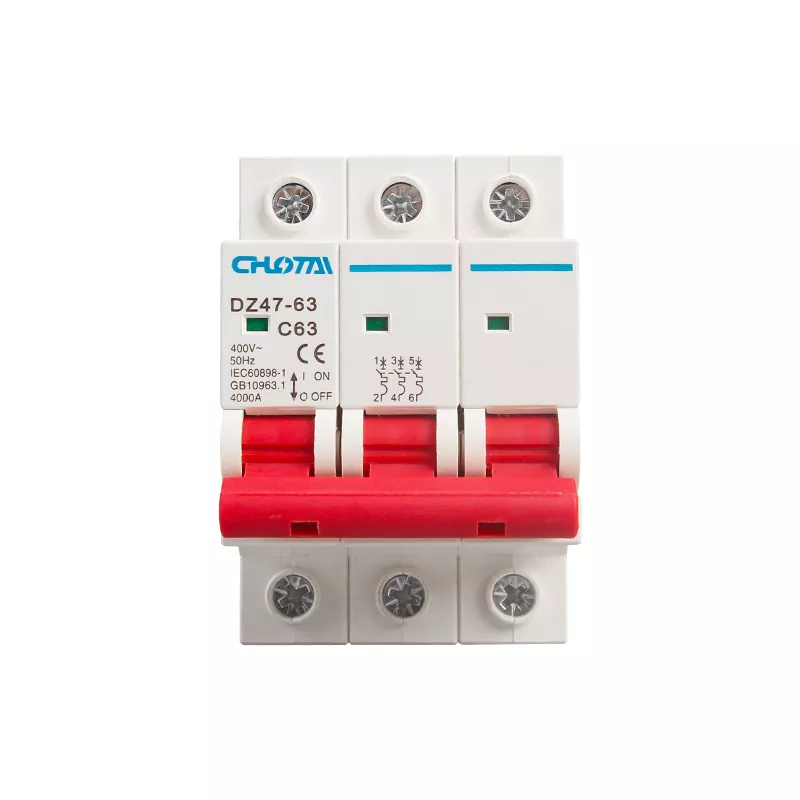

3P 63A DZ47 miniatűr megszakító

Az Eton a 3P 63A DZ47 miniatűr áramkör-megszakító professzionális kínai gyártója és szállítója, amely nagykereskedelmi, nagy teljesítményű áramkörvédelmi megoldásokat kínál a globális vásárlók számára. A háromfázisú, 400 V-os áramellátó rendszerekhez tervezett megszakító túlterhelés vagy rövidzárlat esetén automatikusan lekapcsolja a tápfeszültséget, hatékonyan megelőzve az elektromos veszélyeket és a berendezés károsodását. Prémium égésgátló PC-anyagból és precíziós tervezéssel készült, tartós szerkezettel, felhasználóbarát kezeléssel és hosszú élettartammal rendelkezik. Megfelel az IEC60898-1 és GB10963.1 szabványoknak, széles körben alkalmazzák elosztószekrényekben, lakóépületekben, ipari berendezésekben és kereskedelmi áramellátó rendszerekben. Stabil minőséggel, közvetlen gyári ellátással és OEM/ODM támogatással az Eton megbízható megoldásokat biztosít a tömeges beszerzési igényekre.

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

A DZ47-63 MCB egy megbízható kínai gyártó és beszállító megoldás a nagykereskedelmi áramkör-védelmi igényekre, továbbfejlesztett minőséget és stabil teljesítményt biztosítva a globális vásárlók számára. Az anyagválasztástól a végső összeszerelésig minden alkatrészt szigorúan ellenőriznek az állandó biztonság és tartósság biztosítása érdekében.

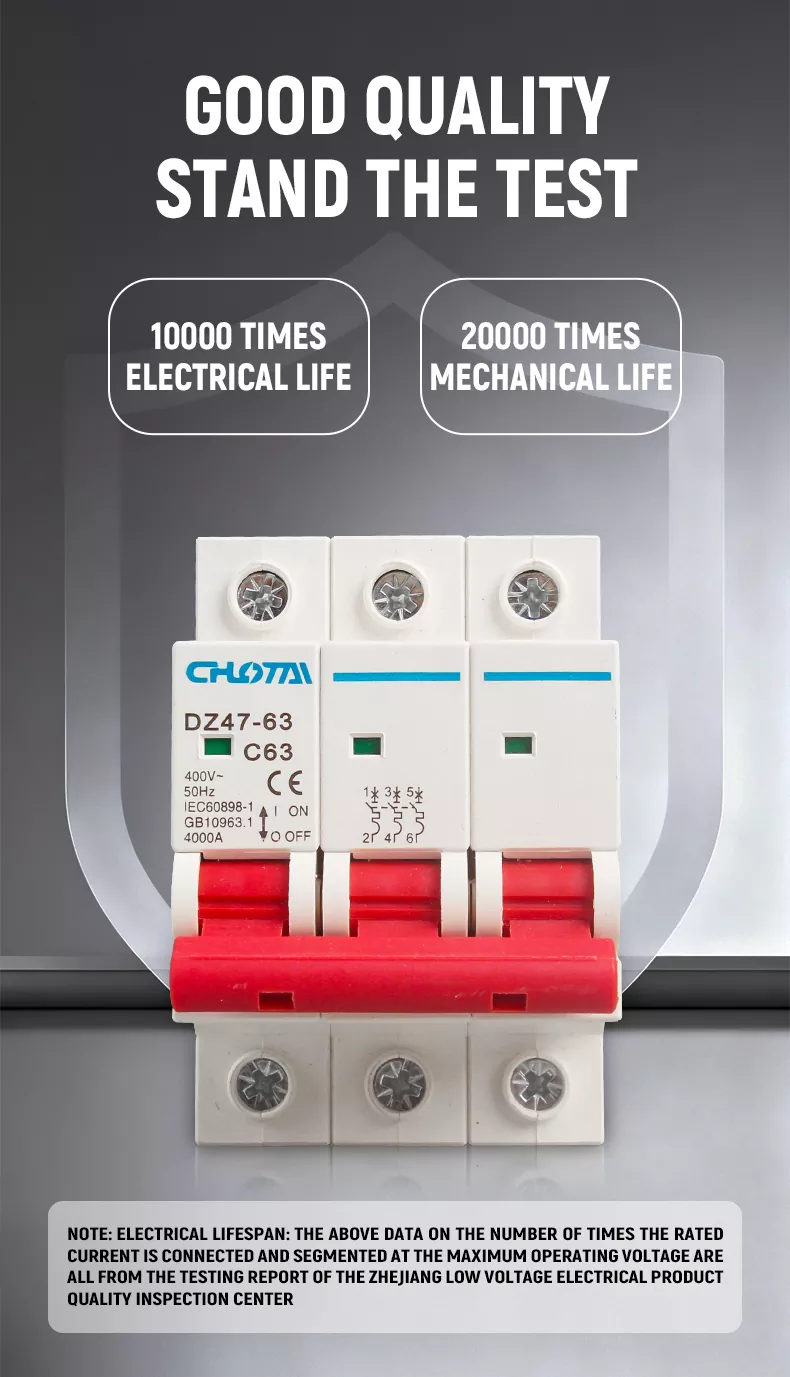

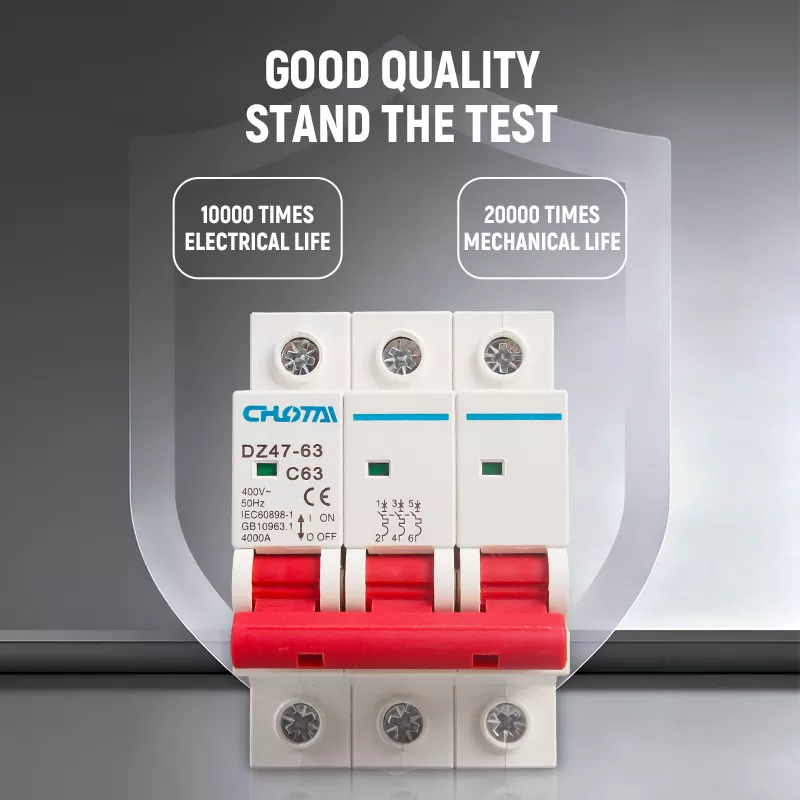

Jellemzők10 000-szeres elektromos élettartamés20 000-szeres mechanikai élettartam, a Zhejiang Kisfeszültségű Elektromos Termékminőség-ellenőrző Központ által teljes mértékben tesztelt és tanúsított. A hőre keményedő égésgátló héj kiváló hőállóságot, ütésállóságot és önkioltó teljesítményt biztosít, míg a kiváló minőségű réz csatlakozók stabil vezetőképességet és hatékony áramátvitelt biztosítanak.

Szállítás előtt minden egység szigorú öregedési és feszültségállósági teszteken megy keresztül, ami biztosítja a hosszú távú stabil működést még zord és megerőltető körülmények között is. A gyári ellátási képességgel és a professzionális OEM/ODM támogatással az Eton megbízható DZ47-63 MCB megoldásokat kínál ipari, kereskedelmi és lakossági alkalmazásokhoz.

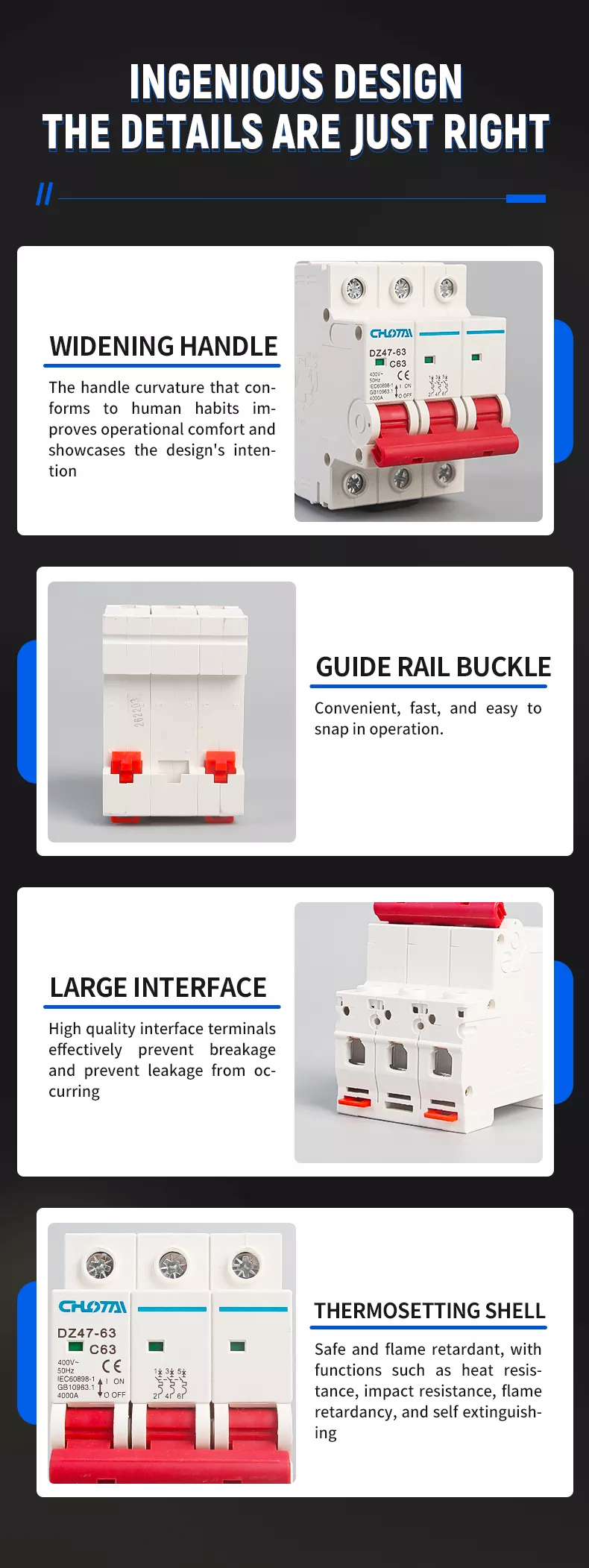

SZERKEZETI ELEMZÉS

Az MCB kompakt és tudományos felépítésű, 4 fő tervezési elemmel:

1. BŐVÍTŐ D-TÍPUSÚ FOGANTYÚ: Ergonomikus görbület a kényelmes kezelésért, könnyen ki-/bekapcsolható.

2. VEZETŐSÍN CSAT: Szabványos DIN35mm-es sínre szerelés, kényelmes és gyors bepattintható szerelés.

3. NAGY INTERFÉSZ TERMINÁLOK: A kiváló minőségű csatlakozók megakadályozzák a törést és a szivárgást, biztosítva a biztonságos vezetékezést.

4. HŐRE RAJTÓ SHELL: Lángálló, hőálló, ütésálló és önkioltó a maximális biztonság érdekében.

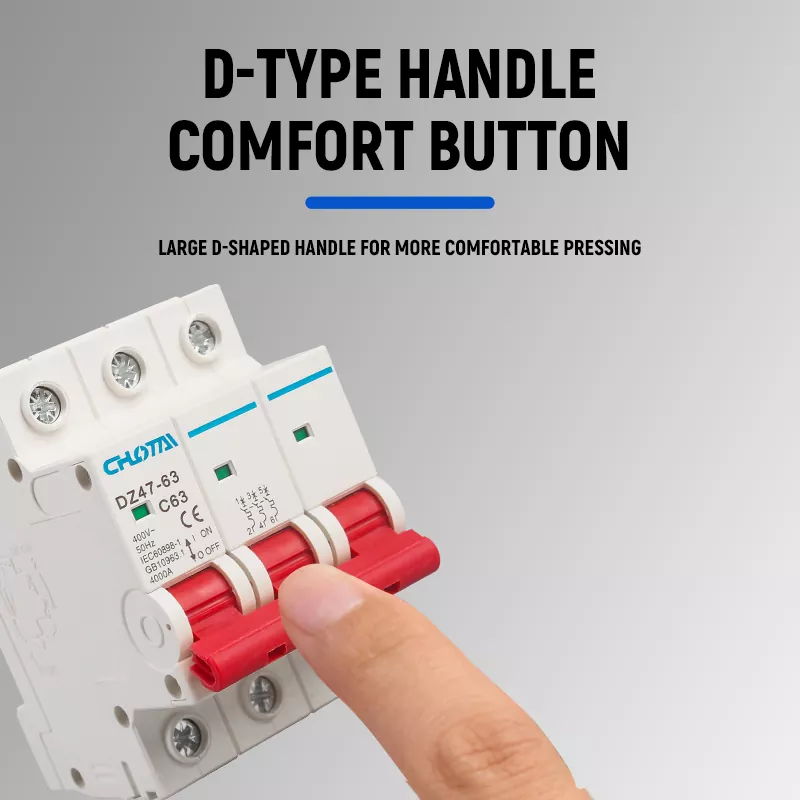

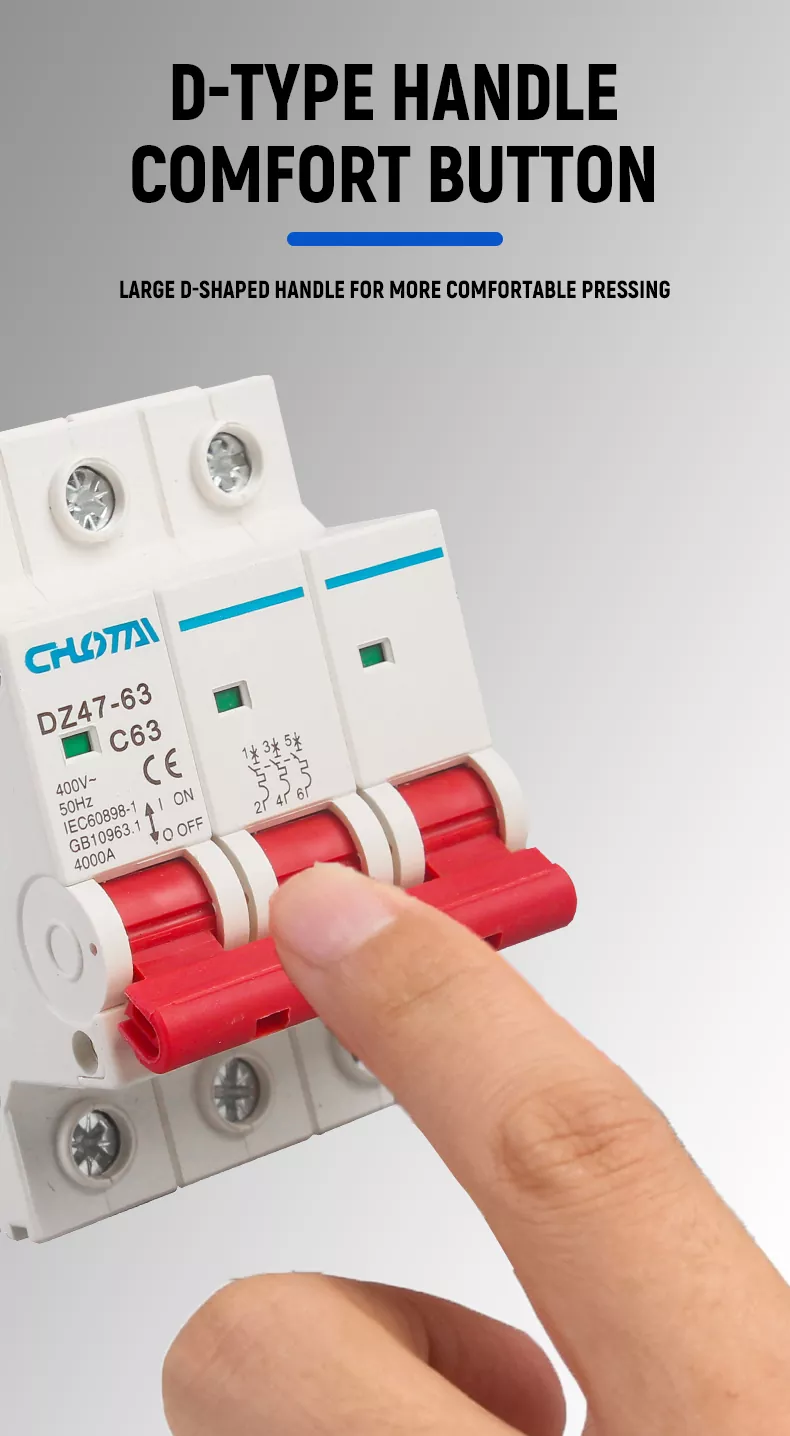

ERGONOMIKUS D-TÍPUSÚ FOGANTYÚ A KÉNYELMES MŰKÖDÉSÉRT

Nagy D-alakú fogantyúval van felszerelve, amelyet az emberi működési szokásokhoz terveztek. A szélesített, ívelt kialakítás biztosítja a kényelmes fogás, csökkentve a működési fáradtságot a gyakori váltás során. A piros, jól látható fogantyú gondoskodik a tisztaságról állapotfelismerés, ami megkönnyíti a kezelést még homályos környezetben is.

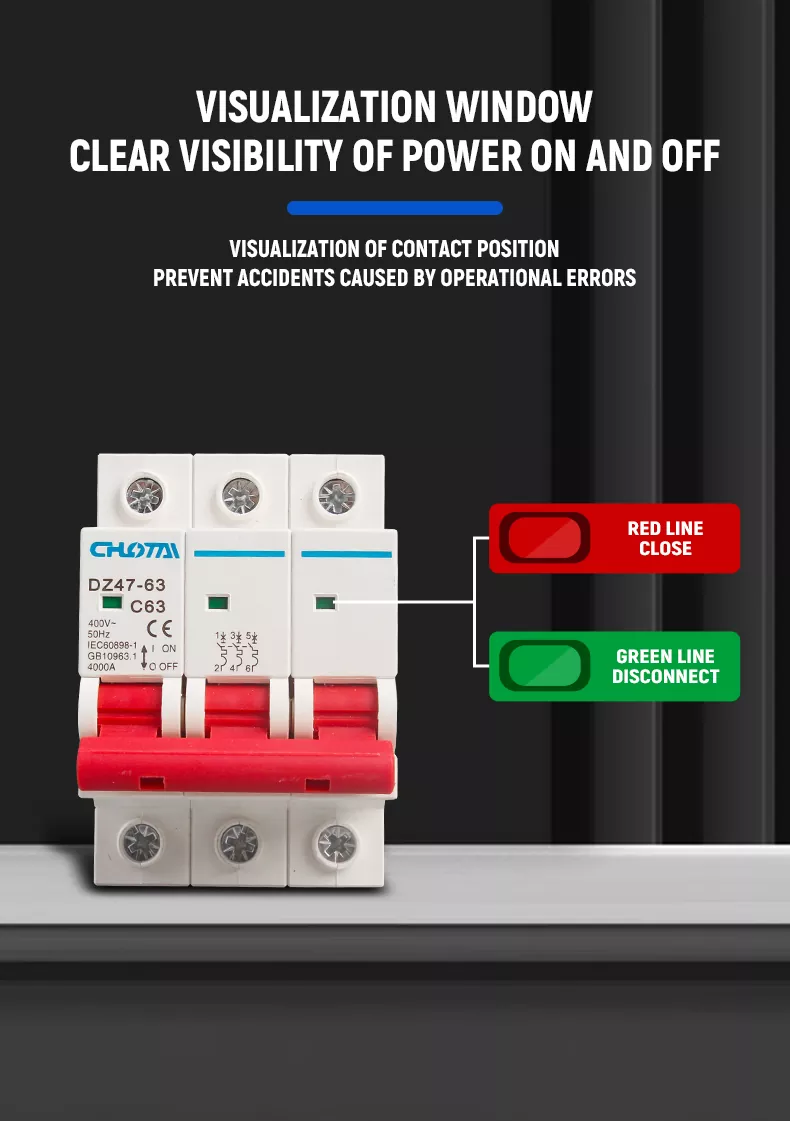

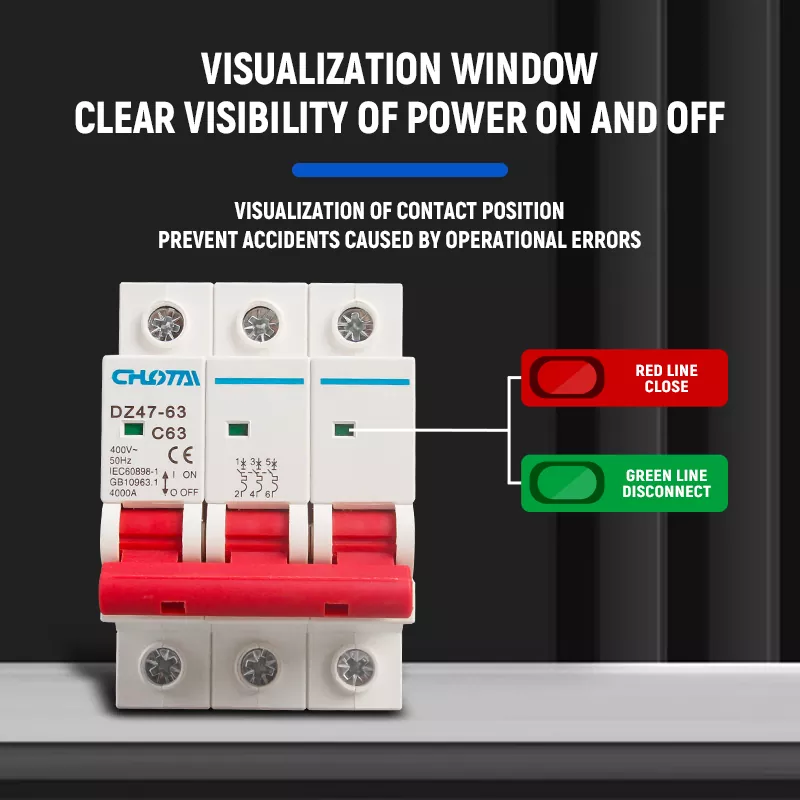

VIZUALIZÁCIÓS ABLAK AZ ÁLLAPOT KIJELZÉSÉHEZ

A beépített vizuális érintkező pozíció ablak egyértelműen mutatja a tápellátás állapotát: a zöld jelzi, hogy az áramkör be van kapcsolva leválasztva, a piros azt jelzi, hogy az áramkör zárt. Ezzel megelőzhetőek a működési hibák okozta balesetek, lehetővé téve a felhasználók azonnal megerősíthetik a megszakító működési állapotát.

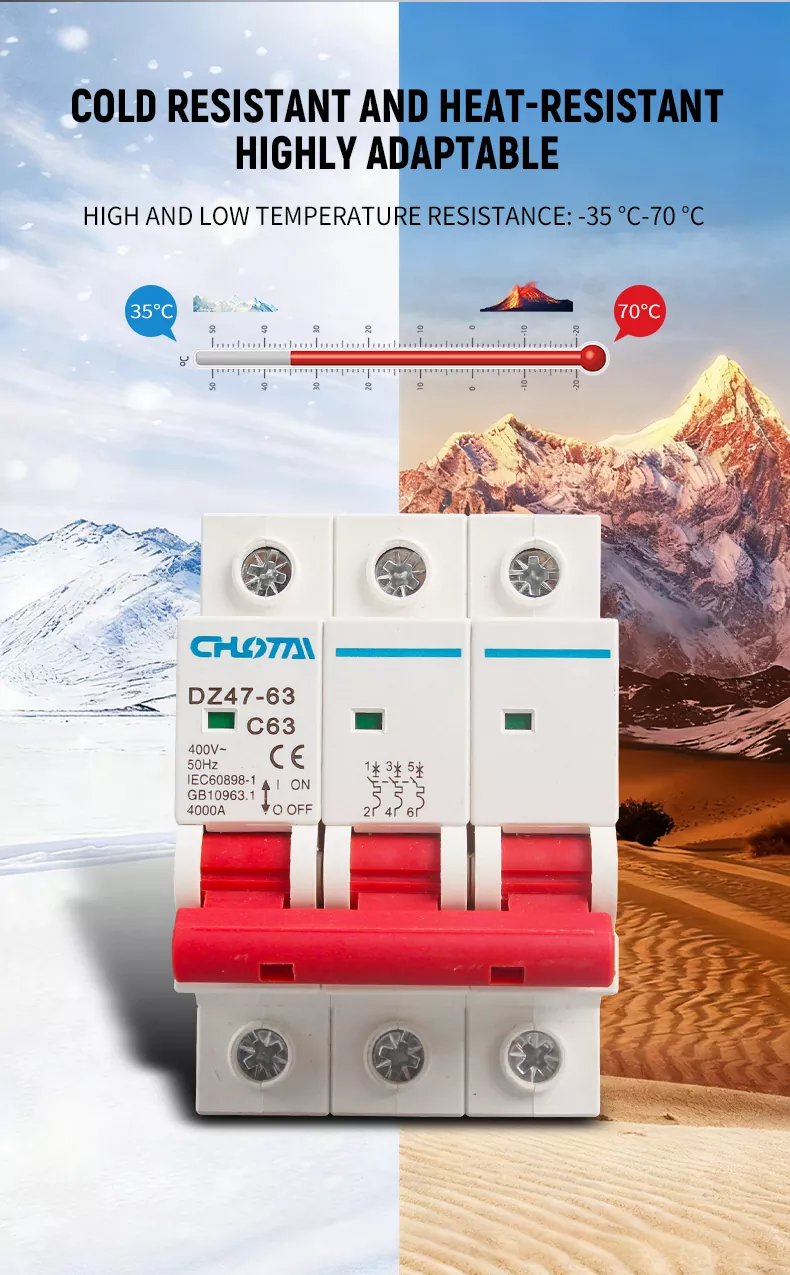

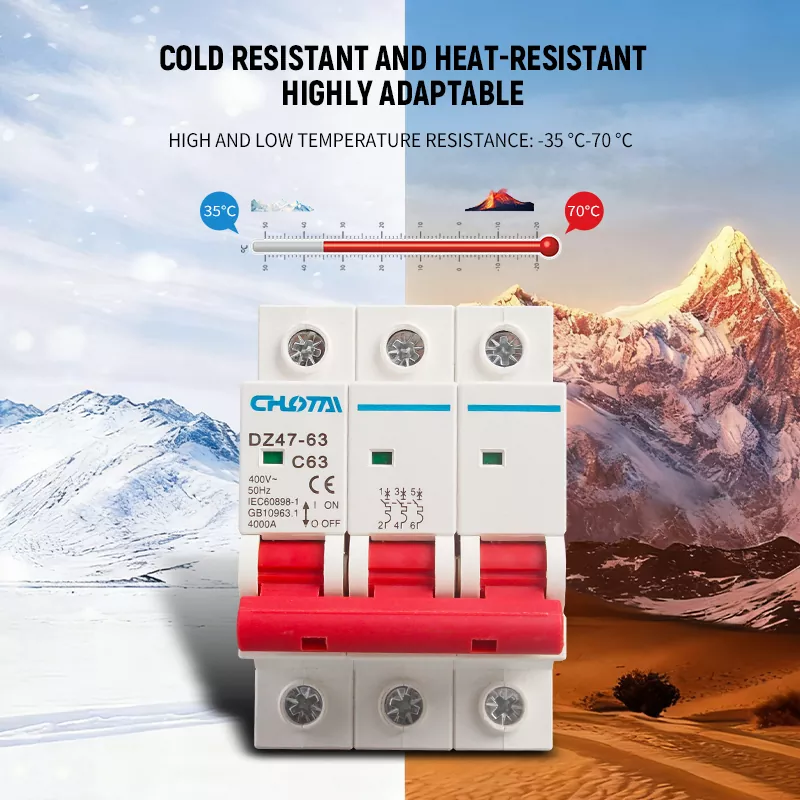

SZÉLES HŐMÉRSÉKLET ALKALMAZHATÓSÁG

Az MCB kiváló magas és alacsony hőmérsékleti ellenállással rendelkezik, üzemi hőmérsékleti tartományban-35°C és 70°C között. Stabilan működik szélsőséges hidegben (pl. alpesi régiókban) és magas hőmérsékleten (pl. sivatagban, ipari műhelyekben) környezetben, megbízható áramkörvédelmet biztosítva különféle éghajlati viszonyok között.

TERMÉKEINK VS. EGYÉB TERMÉKEK

ALAPVETŐ ELŐNY

ZÁRLATI ÉS TÚLTERHELÉS VÉDELEM: Automatikusan kiold, hogy megszakítsa az áramellátást hiba esetén, megelőzve az elektromos tüzet.

LÁGGÁTLÓ ANYAG: Hőre keményedő héj kiváló tűzállósággal, extrém körülmények között is biztonságot nyújt.

KÖNNYŰ TELEPÍTÉS: Szabványos DIN35mm sínre szerelés, gyors bepattintható szerelés, minden elosztó szekrényhez kompatibilis.

HOSSZÚ SZOLGÁLTATÁSI ÉLET: 10 000 elektromos ciklus és 20 000 mechanikus ciklus, tartós, hosszú távú használatra.

ÁLLAPOTJELZÉS TÖRLÉSE: Vizuális ablak a valós idejű energiaállapotért, megelőzve a működési hibákat.

SZÉLES ALKALMAZHATÓSÁG: 3P 63A modell, amely alkalmas 3 fázisú 400 V-os rendszerekhez, lakossági, kereskedelmi és ipari igények kielégítésére.

HAT ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• TÚLTERHELÉS ÉS RÖVIDZÁRLATVÉDELEM: Kettős védelem az áramkörök és az elektromos berendezések védelmére.

• LÁNGKÉSZÍTŐ HÉJ: Nagy szilárdságú hőre keményedő anyag, hőálló, ütésálló és önkioltó.

• ERGONOMIKUS FOGANTYÚ: D-típusú kiszélesített kialakítás a kényelmes, könnyed működés érdekében.

• VIZUÁLIS ÁLLAPOT ABLAK: Világos be/ki jelzés, kiküszöböli a működési kockázatokat.

• SZÉLES HŐMÉRSÉKLET ELLENÁLLÁS: -35°C és 70°C közötti működési tartomány, minden környezethez igazítható.

• HATÓSÁGI IGAZOLÁS: CE, CCC minősítéssel, megfelel a nemzetközi biztonsági előírásoknak.

ERŐS ÉS LÁNGKÉSZÍTŐ SHELL

A héj nagy teljesítményű hőre keményedő PC anyagból készült, sima, sorjamentes felülettel és kiváló mechanikai szilárdság. Kimagasló lángállósággal, hőállósággal, ütésállósággal és önkioltó tulajdonságokkal, hatékonyan megelőzi a rövidzárlat és túlterhelés okozta tüzeket. Az anyag az öregedés- és korrózióálló is, biztosítva a hosszú távú biztonságos használatot különféle összetett környezetben.

KIVÁLÓ MINŐSÉGŰ TERMINÁLOK ÉS KÖNNYŰ KEZELÉS

Nagy, kiváló minőségű, nagy vezetőképességű rézből készült interfész terminálokkal felszerelve. A nyomólap huzalozása A tábla kialakítása biztosítja a biztonságos, szilárd vezetékezést, hatékonyan megakadályozva a törést és a szivárgást. A nagy termináltér vastag vezetékek befogadására alkalmas, így a telepítés egyszerűbb és megbízhatóbb.

SZABVÁNYOS DIN SÍNSZERELÉS

Szabványos DIN35mm-es vezetősínre tervezve, kényelmes bepattintható csattal. Mindennel kompatibilis szabványos elosztó szekrények, amelyek lehetővé teszik a gyors, szerszám nélküli telepítést és szétszerelést, alkalmasak a gyors telepítésre különféle áramelosztási forgatókönyvekben.

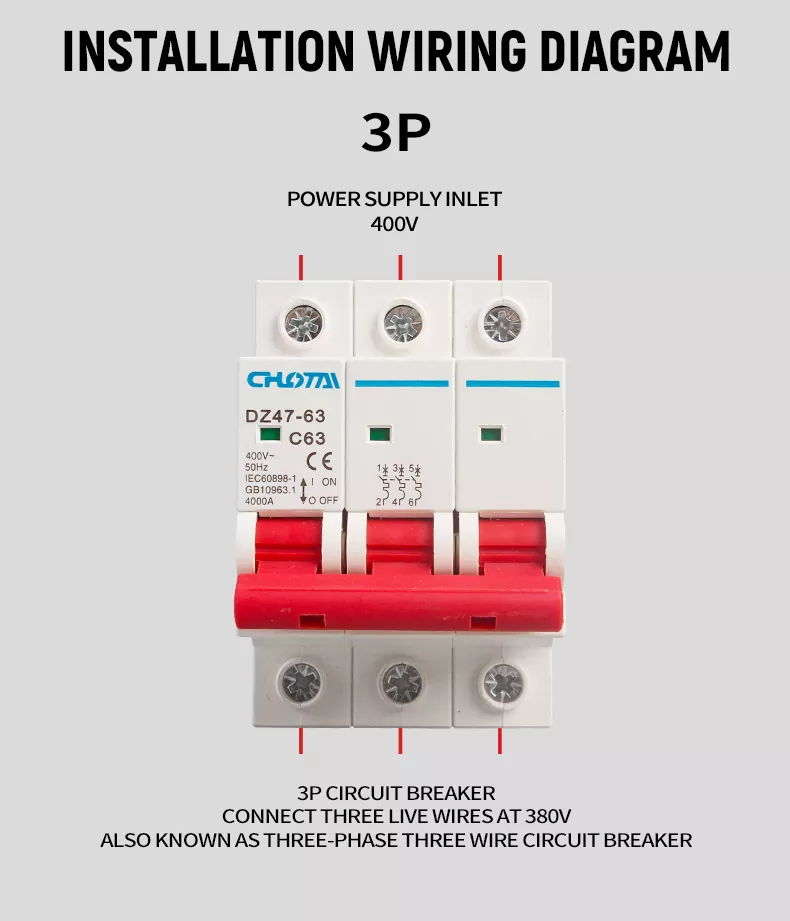

3P TELEPÍTÉSI BEKÖTÉSI VÁZLAT

Csatlakoztassa a 3 fázisú 400 V-os tápegység bemenetét a 3P MCB felső kivezetéseihez.

Csatlakoztassa a terhelést (berendezést) az MCB alsó kapcsaihoz.

Győződjön meg arról, hogy minden vezetéket szorosan meghúzott, hogy elkerülje a túlmelegedést.

A normál tápellátás megerősítéséhez kapcsolja be az MCB-t.

Megjegyzés: Ez a 3P megszakító egy háromfázisú háromvezetékes eszköz, amely három feszültség alatt álló vezeték csatlakoztatására szolgál 380V/400V-hoz. háromfázisú energiarendszerek.

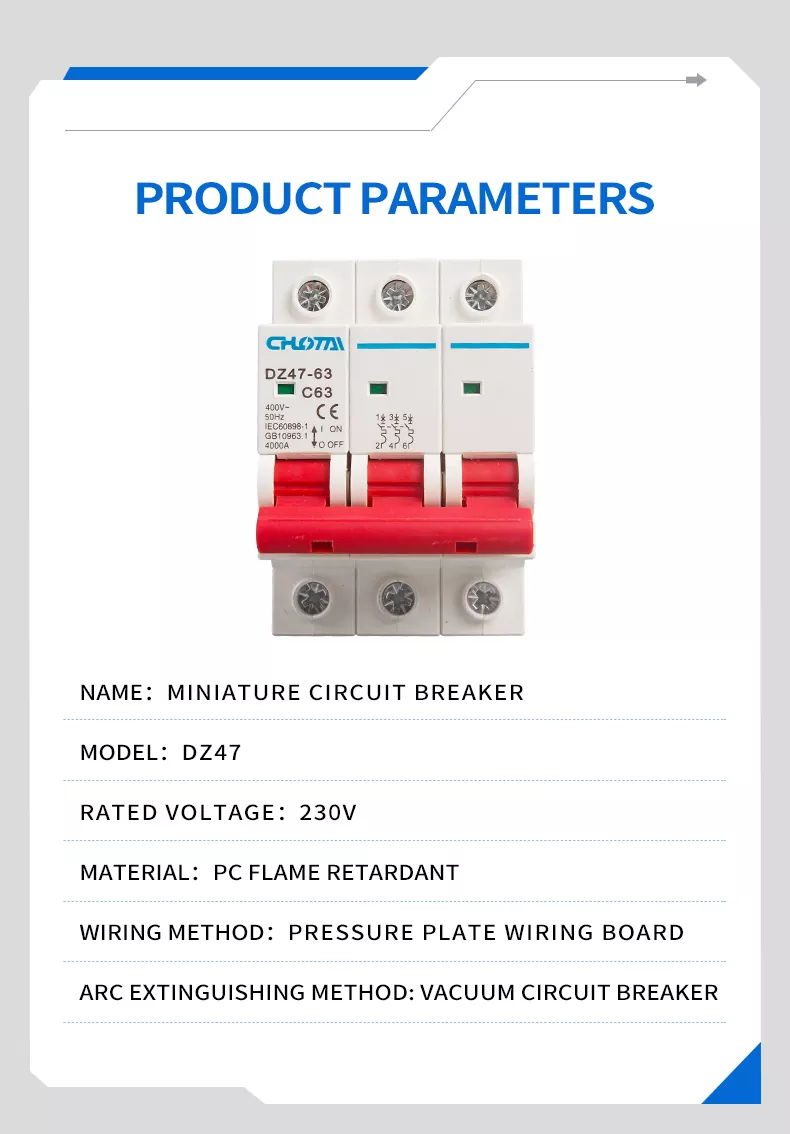

TERMÉK PARAMÉTEREI

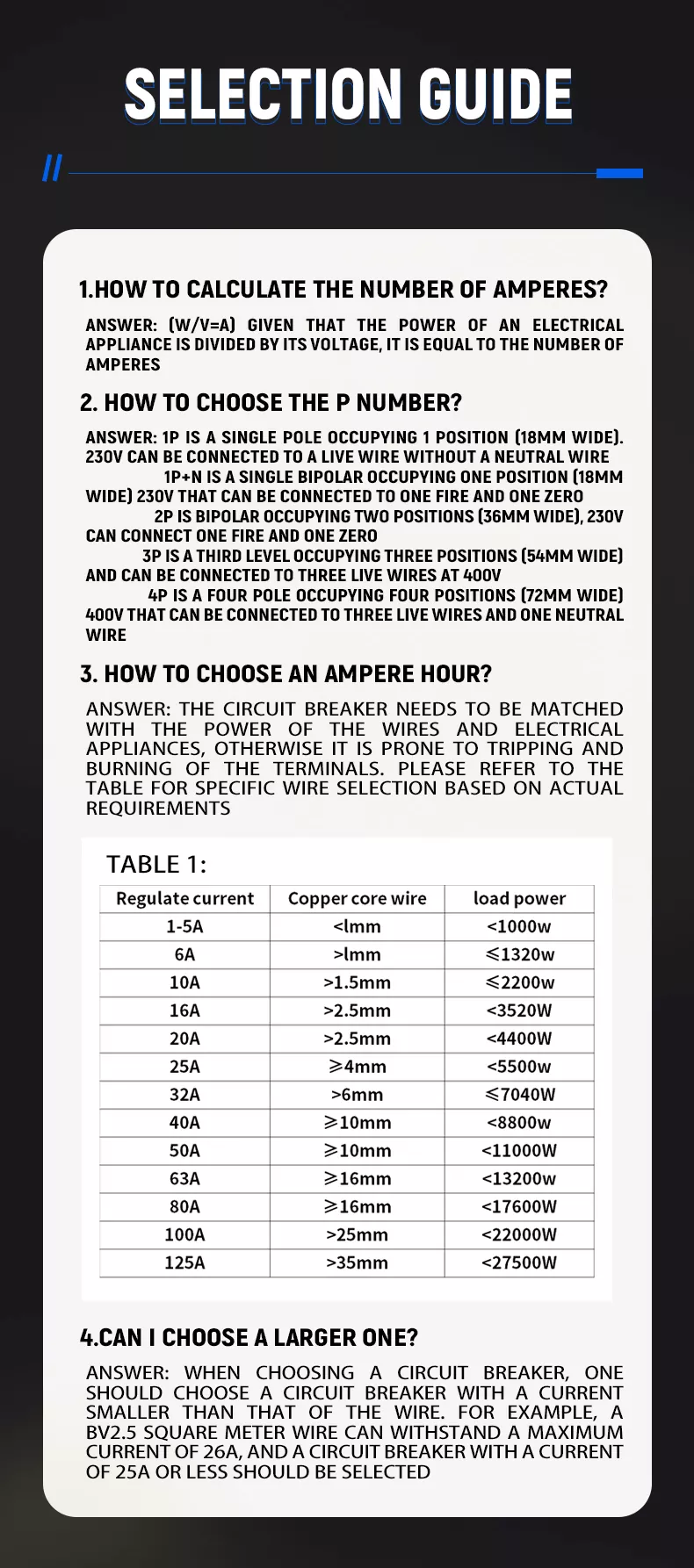

KIVÁLASZTÁSI ÚTMUTATÓ

1. Hogyan számoljuk ki az Amperek számát?

Képlet:Áram (A) = teljesítmény (W) / feszültség (V). Számítsa ki a szükséges áramerősséget az elektromos készülékek teljesítménye alapján.

2. Hogyan válasszuk ki a rúdszámot?

• 1P: Egypólusú, 1 modul (18 mm széles), csak 230 V feszültségű vezetékhez (nincs nulla).

• 1P+N: 1 modul (18mm széles), 230V éles + semleges.

• 2P: 2 modul (36mm széles), 230V éles + semleges.

• 3P: 3 modul (54 mm széles), 400 V-os 3 fázisú feszültség alatt álló vezetékekhez (ez a termék).

• 4P: 4 modul (72mm széles), 400V 3 fázishoz + nulla.

3. Hogyan válasszunk áramerősséget?

Igazítsa a megszakító névleges értékét a vezetékhez és a készülék teljesítményéhez, hogy elkerülje a kioldást vagy a kapocs túlmelegedését. Lásd a táblázatot alább:

4. Választhatok nagyobbat?

Nem. Mindig áramerősségű megszakítót válasszonkisebb, mint a huzal maximális teherbírása. Például egy 2,5 mm²-es BV vezeték maximum 26 A feszültséget képes elviselni, ezért 25 A vagy annál kisebb megszakítót kell választani.

SZÉLESEN HASZNÁLT

A DZ47-63 3P 63A miniatűr megszakítónkat széles körben használják:

• LAKÓÉPÜLETEK: Otthoni elosztódoboz, 3 fázisú tápellátás védelem

• KERESKEDELMI ÉPÜLETEK: Irodaház, bevásárlóközpont áramelosztó rendszer

• IPARI BERENDEZÉSEK: Gyári műhely, gyártósor 3 fázisú áramvédelem

• OSZTÓSZEKRÉNYEK: Áramelosztó doboz, elektromos kapcsolószekrény

• MEGÚJULÓ ENERGIA: Napelemes rendszer, szélerőmű elosztása

• INFRASTRUKTÚRA: Közterületek, közvilágítás, kommunikációs bázisállomások

GYIK

1. MI A 3P 63A DZ47 MCB FŐ FUNKCIÓJA?

Ez egy 3 fázisú áramkör-védelmi eszköz, amely biztosítjatúlterhelés elleni védelem ésrövidzárlat elleni védelem. Az áramkör túlterheltsége vagy rövidre zárása esetén automatikusan lekapcsol, hogy megszakítsa az áramellátást, megakadályozva ezzel elektromos tüzek és berendezések károsodása, valamint az elektromos rendszer biztonságának biztosítása.

2. MI A TERMÉK NÉVELES FESZÜLTSÉGE ÉS ÁRAMJA?

Ez egy 3P 63A modell, névleges feszültséggel400V~ (3 fázisú áramellátó rendszerekhez alkalmas) és névleges áramerőssége63A, 4000A megszakítóképességgel.

3. MI A TELEPÍTÉSI MÓD?

Támogatjaszabványos DIN35mm vezetősín rögzítés, bepattintható csatos kialakítással a gyors és egyszerű felszerelés érdekében, kompatibilis az összes szabványos elosztó szekrényekkel.

4. MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A termék kiváló hőmérséklet-alkalmazkodóképességgel rendelkezik, üzemi hőmérséklet-tartományban-35°C és 70°C között, extrém hideg és magas hőmérsékletű környezetben való használatra alkalmas.

5. HOGYAN KIVÁLASZTJUK MEG A MEGFELELŐ MEGSZAKÍTÓ BESZÁMÍTÁST?

Először számítsa ki a szükséges áramerősséget az Áram = Teljesítmény / Feszültség segítségével, majd válassza ki a megszakító névleges értékétkisebb, mint a huzal maximális teherbírása a biztonság érdekében. Tekintse meg kiválasztási útmutatónkat a részletes egyeztetéshez.

6. MILYEN TANÚSÍTVÁNYOK VAN EZ A TERMÉK?

A DZ47-63 MCB-nk lejártCE minősítés (EU szabványoknak megfelelő) ésCCC tanúsítás (megfelel a kínai nemzeti szabványoknak), és megfelel az IEC60898-1 és GB10963.1 nemzetközi szabványoknak.
