Em-06 többfunkciós kombinált mérő

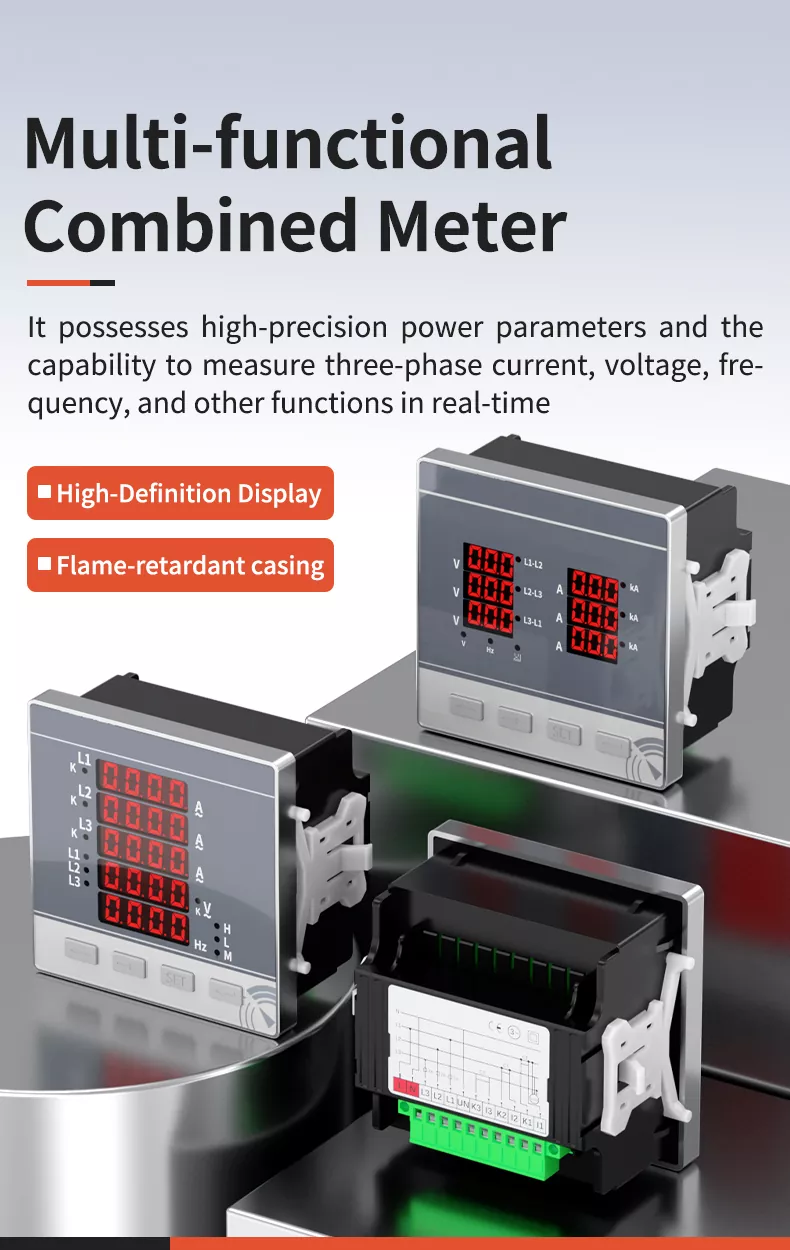

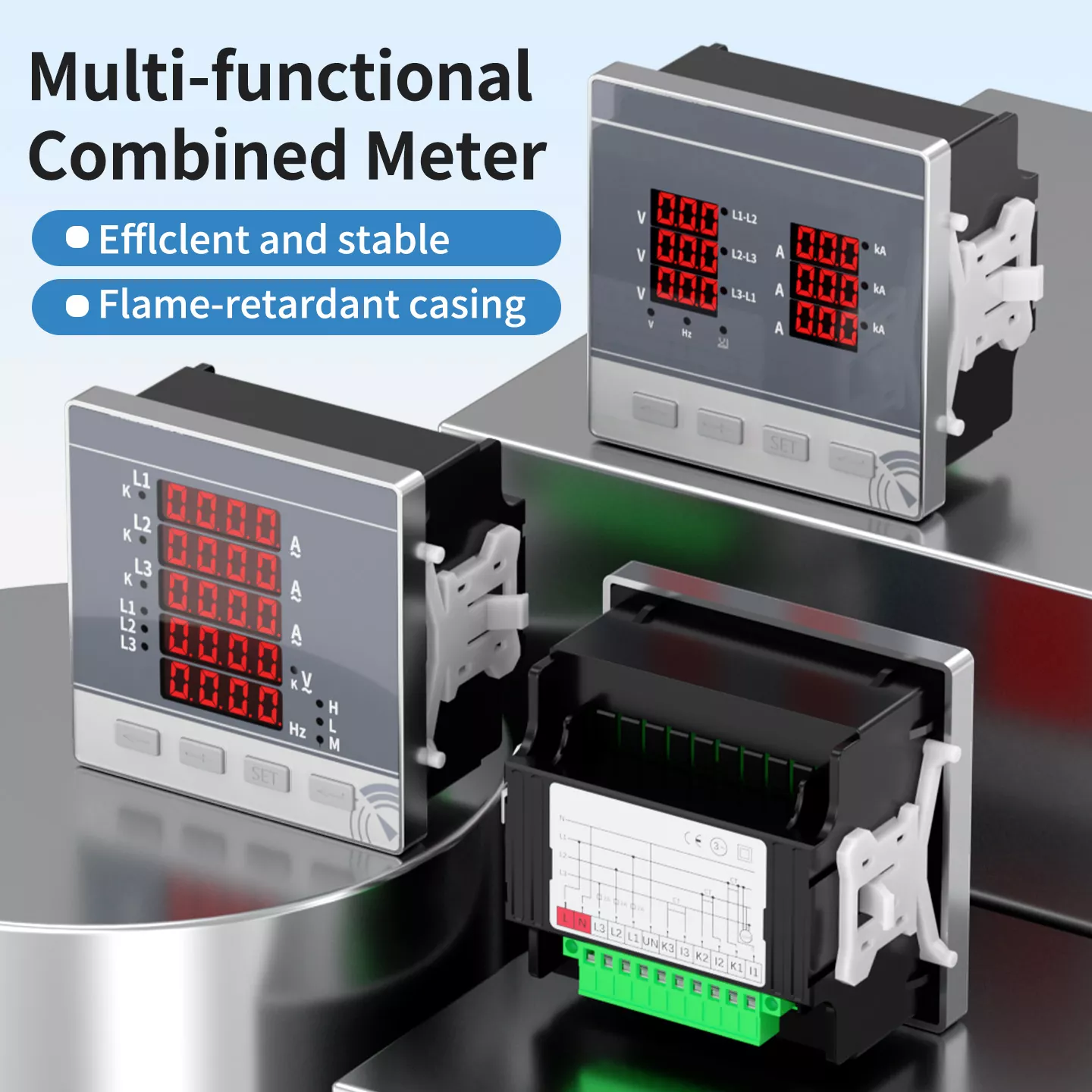

Ez az Eton Em-06 többfunkciós kombinált mérő egy panelre szerelt teljesítményfigyelő eszköz, amely a modern háromfázisú működéshez készült. elektromos rendszerek. Nagy pontosságú mérőchipeket és kiváló minőségű sorkapcsokat integrál, lehetővé téve a valós idejű mérést háromfázisú áram, feszültség, frekvencia és egyéb kulcsparaméterek figyelése 0,5 fokozatú pontossággal. Felpattintható panelbeépítés és áttekinthető kapcsolási rajzok, leegyszerűsíti a beállítást a tömeges beszerzést használók számára, míg a égésgátló burkolata és strapabíró felépítése biztosítja a hosszú távú biztonságos működést az ipari és kereskedelmi területeken környezetek.

TERMÉK PARAMÉTER (SPECIFIKÁCIÓ)

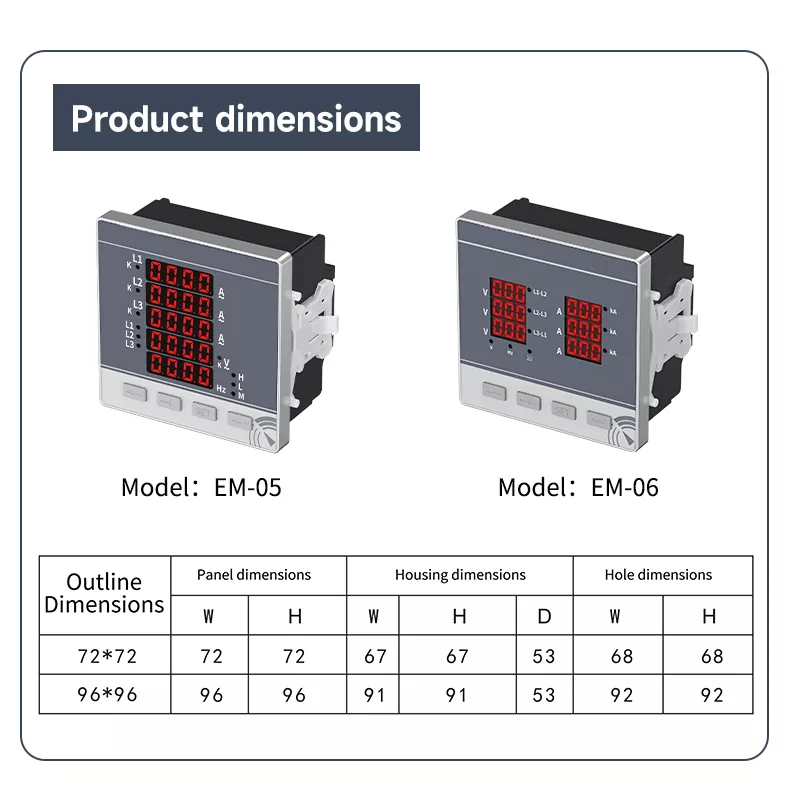

Termék méretei

Alapparaméterek

A TERMÉK TULAJDONSÁGA ÉS ALKALMAZÁSA

Alapvető jellemzők

• 0,5 fokozatú nagy pontosság: Stabil és precíz háromfázisú teljesítményparaméter-felügyeletet biztosít, megfelel az ipari mérési szabványoknak.

• HD LED kijelző: Nagy karakteres piros LED képernyő, széles betekintési szöggel, nincs holtter, tiszta adatolvasás minden irányból.

• Lángálló biztonság: A sav- és lúgálló PC-ház megakadályozza a rövidzárlatból és túlterhelésből eredő tűzveszélyt, biztosítva a hosszú távú biztonságot használja.

• Erős és ütésálló: Nagy szilárdságú műszaki műanyag héj, sima és sorjamentes, kiváló ütésállósággal és tartóssággal.

• Könnyű telepítés: Pattintható panelrögzítés biztonságos sorkapcsokkal, rendezett vezetékezéssel és kevésbé hajlamos a kilazulásra.

• Teljes specifikációk: Két modell (EM-05 / EM-06) és két panelméret (72 × 72 / 96 × 96) választható, különböző szekrényekhez követelményeknek.

Alkalmazási forgatókönyvek

A többfunkciós kombinált mérőt széles körben alkalmazzák:

• Alállomások és elektromos hálózatok: A háromfázisú teljesítményparaméterek valós idejű monitorozása a stabil átvitel érdekében.

• Ipari automatizálási berendezések: Megvédi a robotkarokat és a gyártósorokat a feszültség/áram ingadozásoktól.

• Flow gyártósorok: Nyomon követi az energiafogyasztást a hatékony termelésirányítás érdekében.

• Elosztó szekrények és kapcsolóberendezések: Védi a háztartási és kereskedelmi áramellátó rendszereket.

• Lakóépületek: Figyeli az otthonok és lakások villamosenergia-felhasználását, támogatja az energiatakarékos kezelést.

• Áruházak és nyilvános létesítmények: Biztosítja a liftek, világítás és bevásárlóközpont berendezések biztonságos és stabil áramellátását.

GYÁRTÁSI RÉSZLETEK

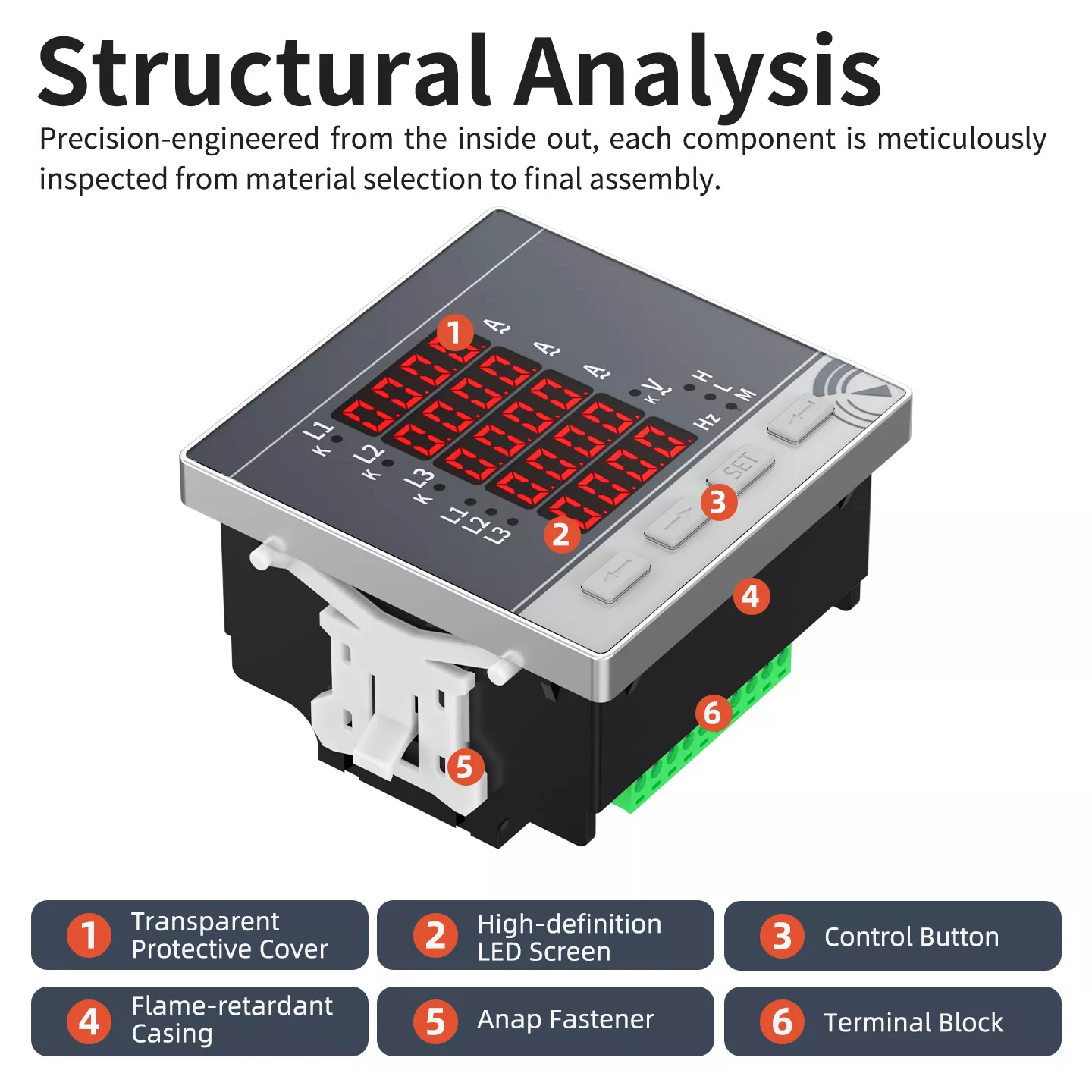

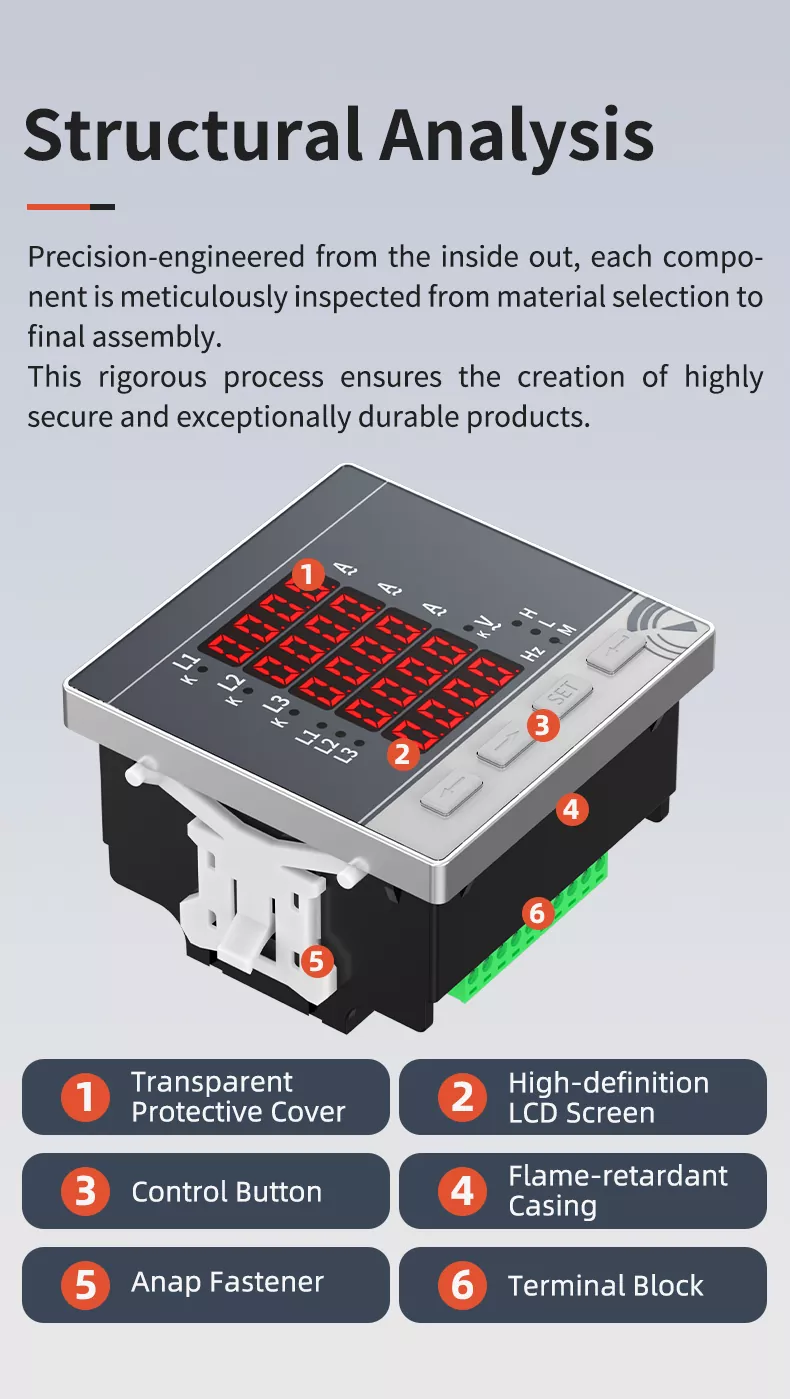

Strukturális elemzés

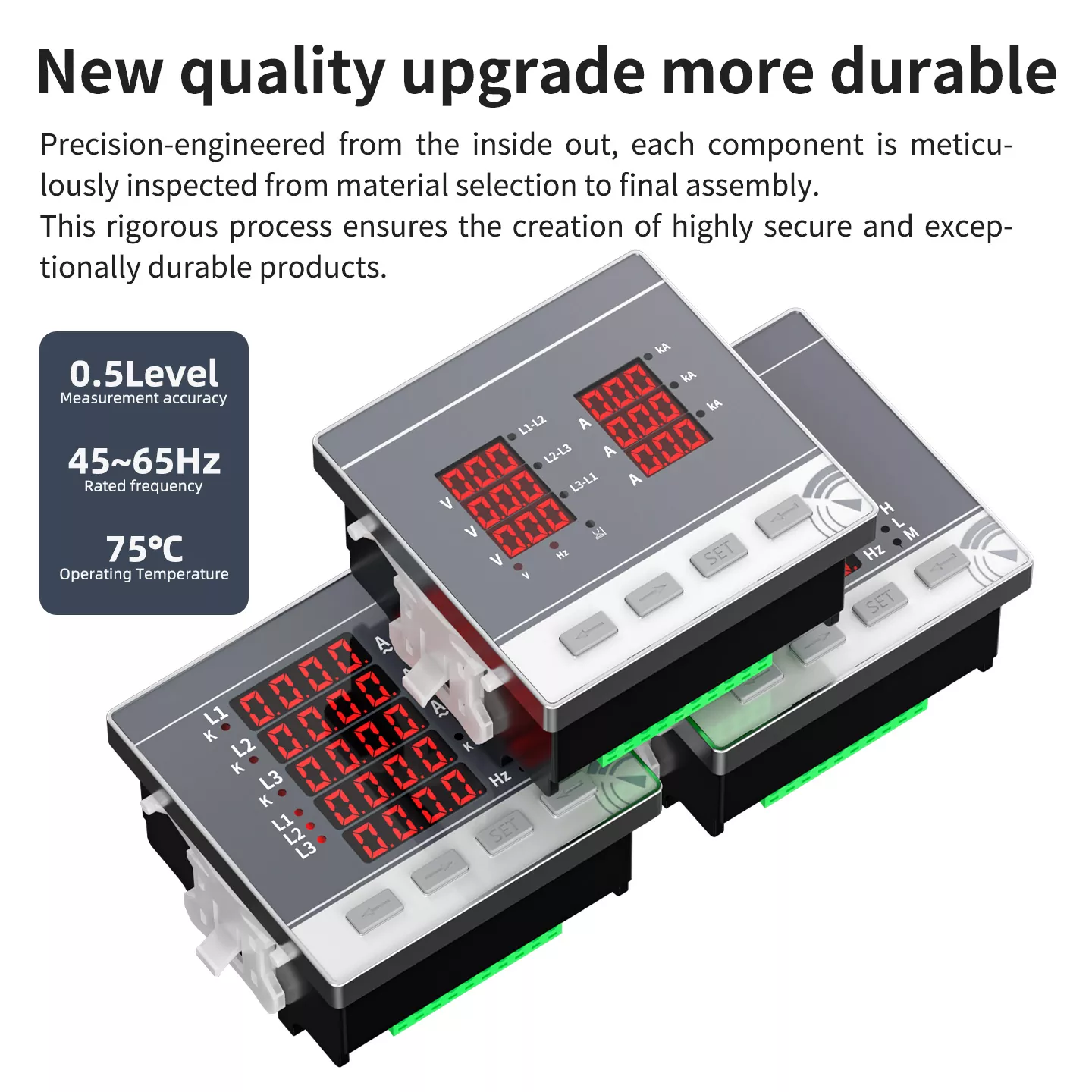

Többfunkciós kombinált mérőnk belülről kifelé precíziós tervezésű, minden alkatrészt aprólékosan az anyagválasztástól a végső összeszerelésig ellenőrzik. Ez a szigorú folyamat biztosítja a mérő rendkívül biztonságos és rendkívül tartós, megfelel a tömeges rendelések és a hosszú távú kínálat igényeinek. A szerkezet a következőket tartalmazza:

1. Átlátszó védőburkolat: Megvédi a kijelzőt a portól és a sérülésektől.

2. Nagy felbontású LED képernyő: Tiszta adatkijelző erős interferencia-gátló képességgel.

3. Vezérlőgomb: Könnyű paraméterezés és üzemmódváltás.

4. Lángálló burkolat: Nagy szilárdságú PC anyag, korrózió- és tűzálló.

5. Anap rögzítő: Rápattintható telepítés, szilárd és megbízható.

6. Terminál blokk: Kiváló minőségű, jó vezetőképességű, biztonságos vezetékezés.

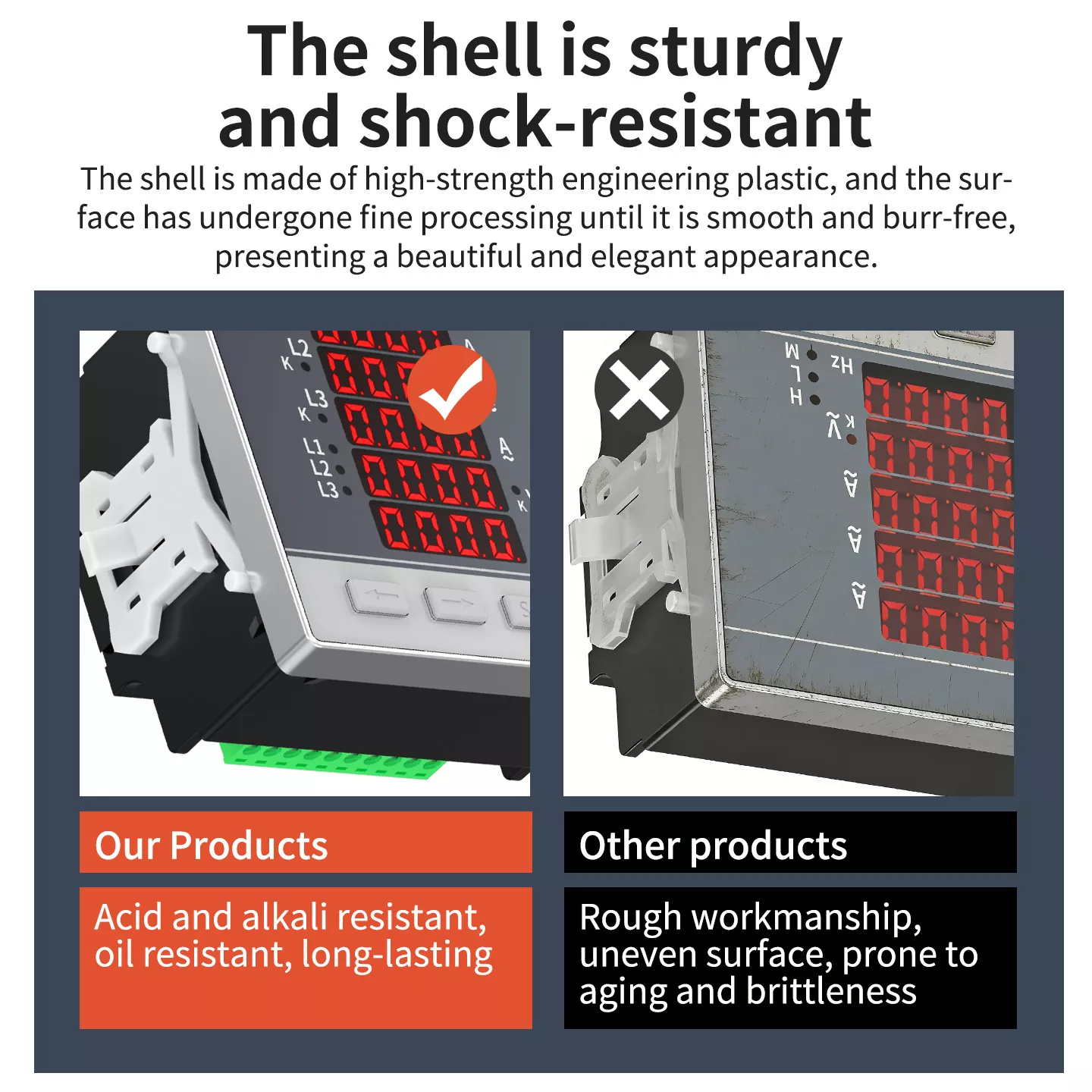

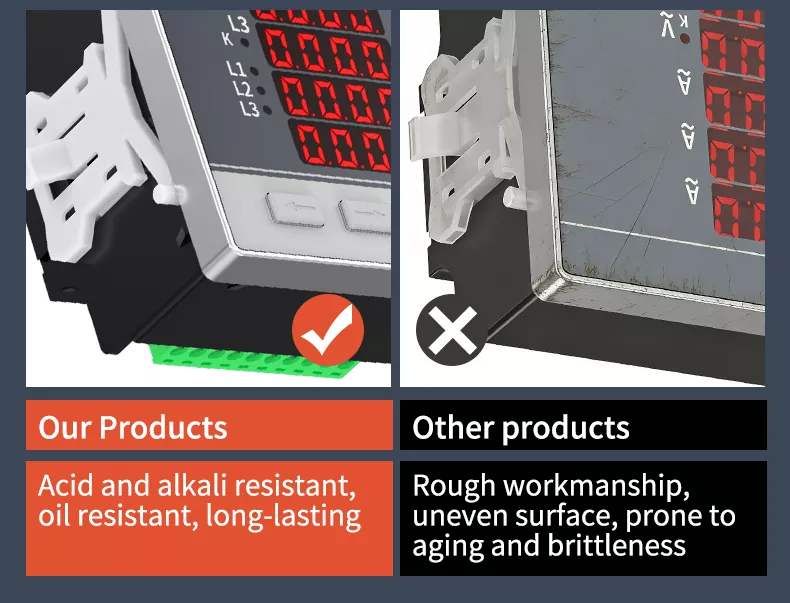

Termékeink kontra más termékek

A versenytárs termékekhez képest a többfunkciós kombinált mérőnk sav- és lúgálló, olajálló. és tartós burkolat, elkerülve a durva megmunkálást, az egyenetlen felületeket és az olcsóbbnál gyakori öregedési/törékenységi problémákat alternatívák.

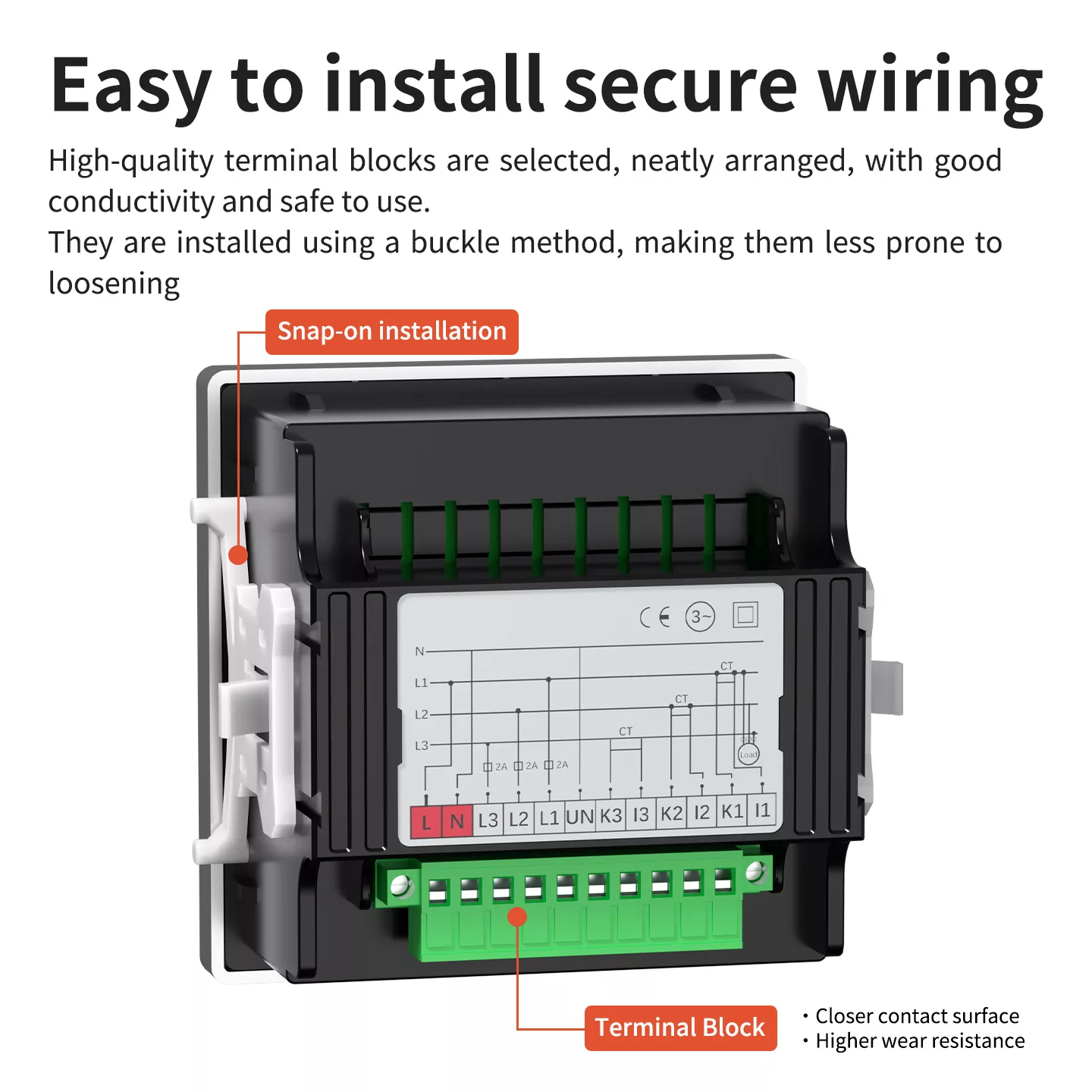

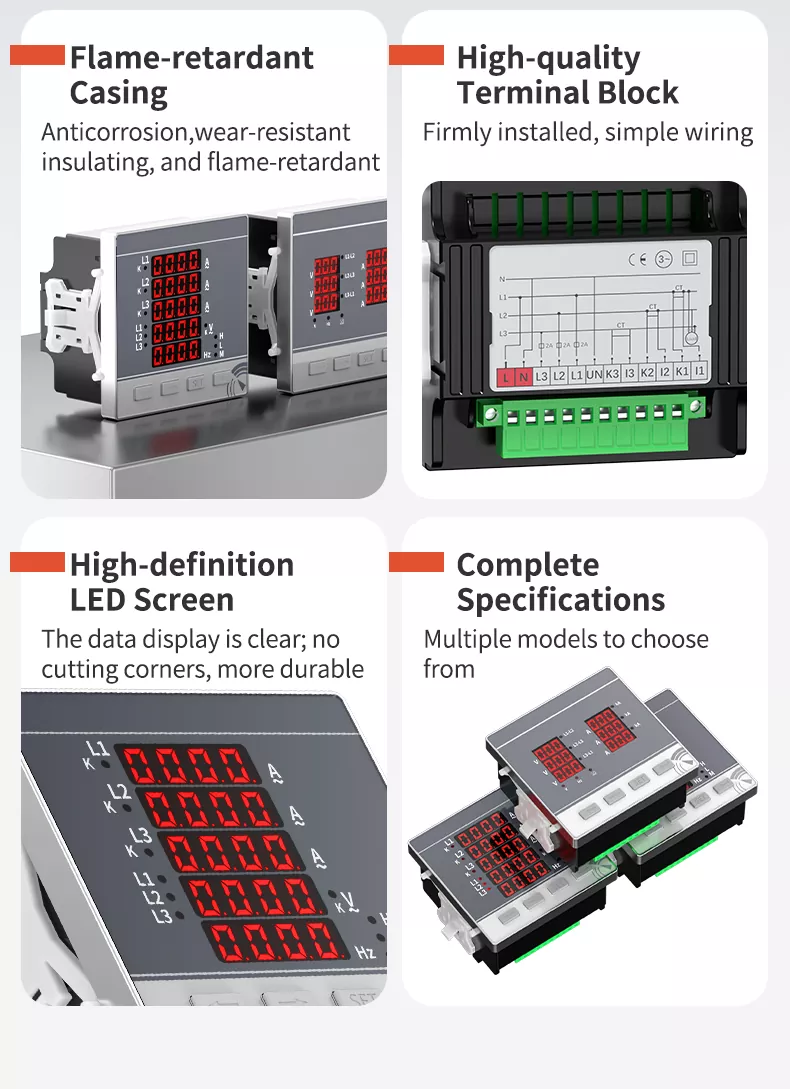

Kiváló minőségű terminálblokk

A többfunkciós kombinált mérő kiváló minőségű sorkapcsa szorosabb érintkezési felülettel és nagyobb kopással rendelkezik ellenállás, szilárdan védi az elektromos áram biztonságát, gondos vezetékezéssel a hibás csatlakoztatás és a rövidzárlat elkerülése érdekében áramkörök a végfelhasználók számára.

Hiteles tanúsítás

Sikeresen teljesített többoldalú szakmai ellenőrzésen és hiteles minősítést szerzett (MA/CNAS), biztosítva a A többfunkciós kombinált mérőműszer megfelel a nagykereskedelmi és tömeges beszerzések globális minőségi és biztonsági szabványainak.

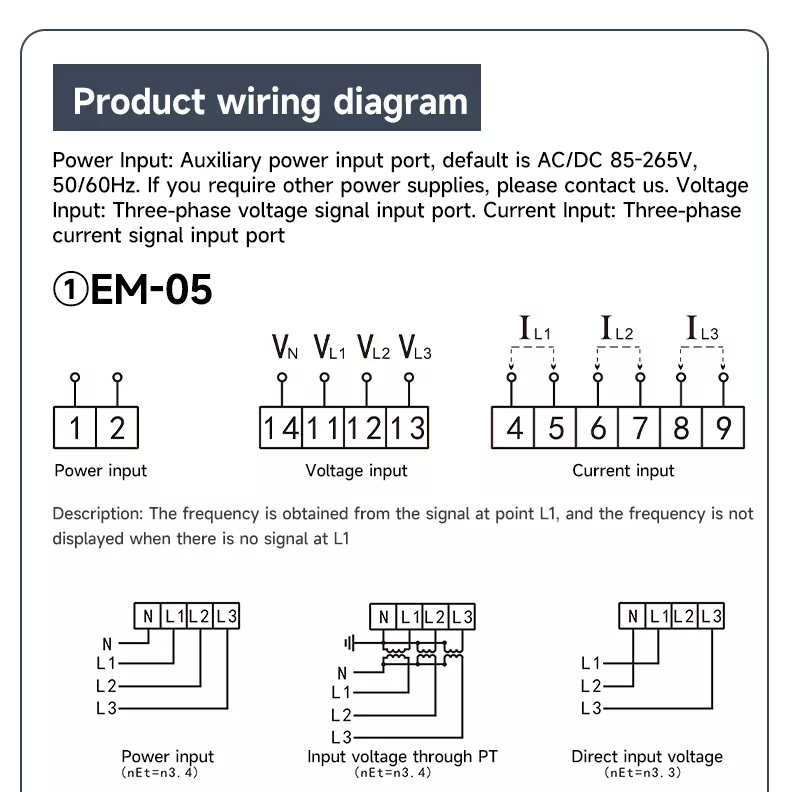

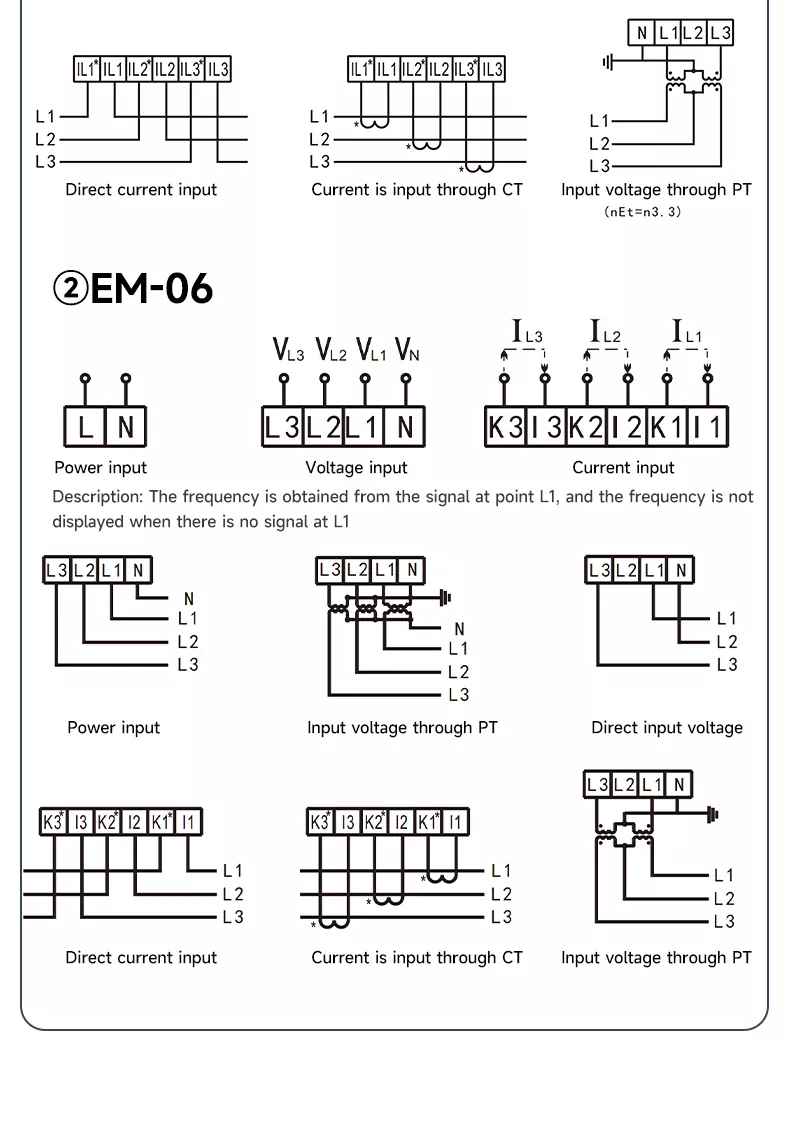

Bekötési rajz

A világos bekötési utasítások támogatják az EM-05 és EM-06 modellek egyszerű telepítését:

• Tápellátás: Csatlakoztassa az L/N csatlakozókhoz (AC/DC 85-265V).

• Feszültség bemenet: Csatlakoztassa a háromfázisú feszültségjeleket a megfelelő kapcsokhoz (L1/L2/L3 + N).

• Aktuális bemenet: Csatlakoztassa az áramváltó (CT) jeleit a megfelelő kapcsokhoz.

• Nincs szükség bonyolult beállításra, ideális az elosztószekrényekben és ipari panelekben történő gyors telepítéshez.

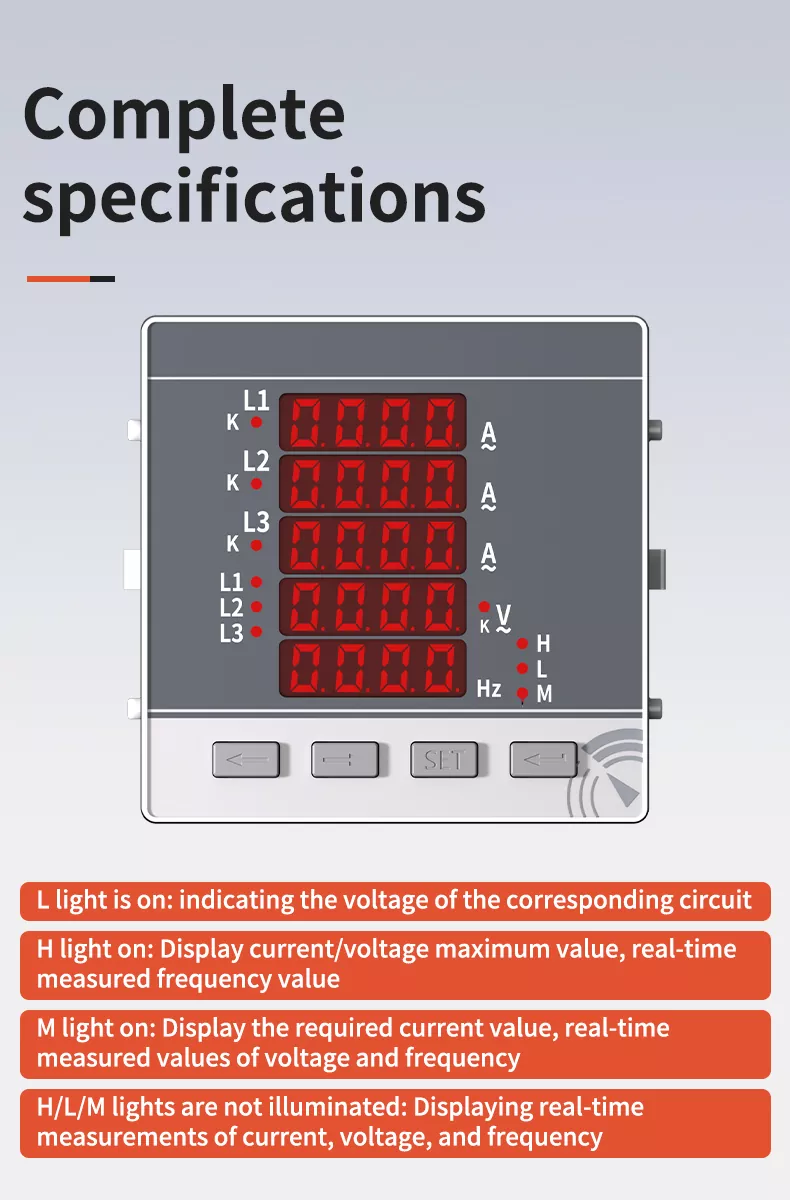

Megjelenítési mód magyarázata

• L lámpa világít: A megfelelő áramkör feszültségét jelzi.

• H lámpa világít: Megjeleníti az áram/feszültség maximális értékét, a valós idejű mért frekvencia értéket.

• M lámpa világít: Megjeleníti a kívánt áramértéket, a feszültség és a frekvencia valós idejű mért értékeit.

• H/L/M világít: Valós idejű áram-, feszültség- és frekvenciamérések megjelenítése.

GYIK

1.Mi a többfunkciós kombinált mérő mérési pontossága?

Eléri a 0,5 szintű nagy pontosságot, stabil és megbízható háromfázisú teljesítményparaméter monitorozást biztosít különböző elektromos rendszerek.

2.Hogyan kell felszerelni a többfunkciós kombinált mérőt?

Felpattintható panelre szerelhető, amely gyors, szilárd és alkalmas elosztó szekrényekhez, ipari automatizáláshoz és egyéb forgatókönyvek.

3.Milyen paramétereket képes felügyelni a többfunkciós kombinált mérő?

Átfogóan figyeli a háromfázisú áramot, feszültséget, frekvenciát és egyéb kulcsfontosságú teljesítményparamétereket, a nagy felbontású LED képernyő a tiszta megjelenítésért.

4. A többfunkciós kombinált mérő burkolata égésgátló?

Igen, égésgátló PC-anyagot használ, amely sav- és lúgálló, hatékonyan megakadályozza a tűzveszélyt. rövidzárlatok és túlterhelések.

5. Milyen modellek és méretek állnak rendelkezésre?

Két modellt (EM-05 / EM-06) és két panelméretet (72 × 72 mm / 96 × 96 mm) kínálunk, hogy megfeleljenek a különböző telepítési és felszerelési lehetőségeknek. pályázati követelmények.

6.Mi a mérő üzemi hőmérsékleti tartománya?

Stabilan működik -20 ~ 70 ℃ hőmérsékleten, rövid távú tűréssel 75 ℃-ig, alkalmas különféle ipari és kereskedelmi használatra környezetek.
