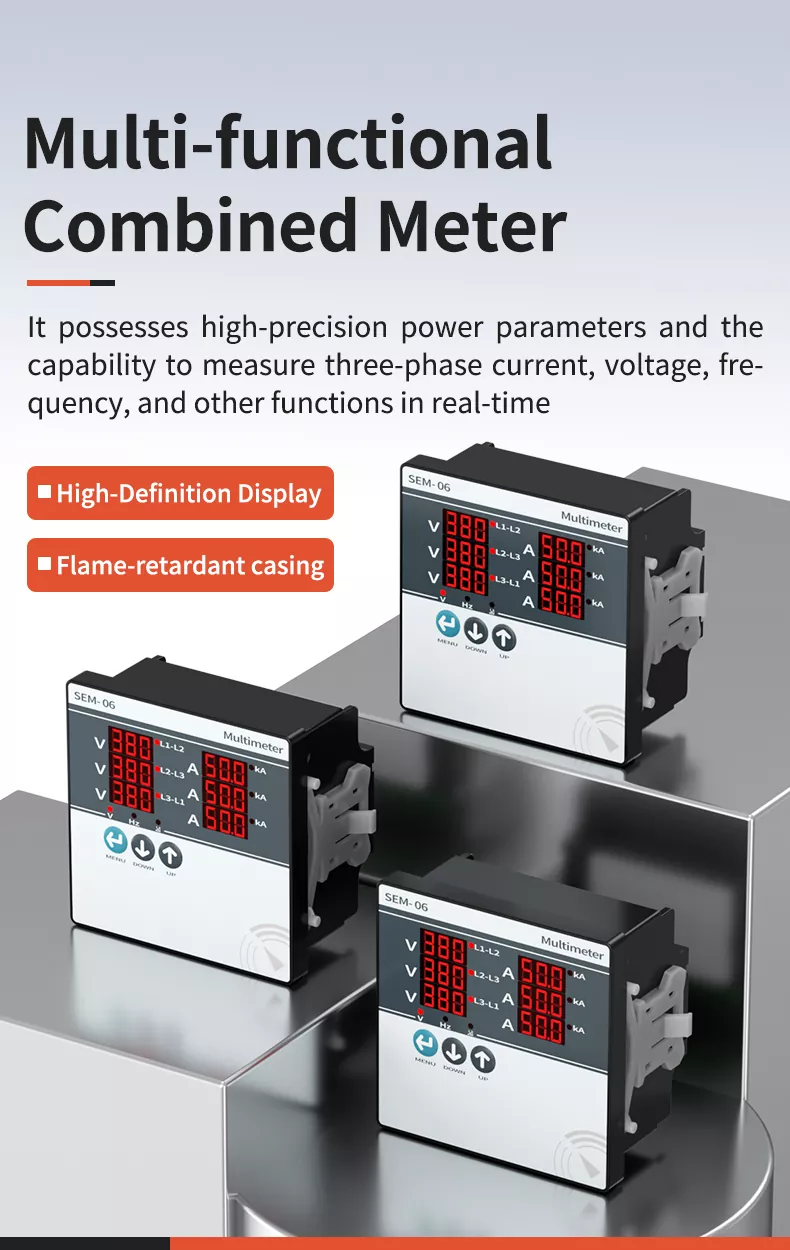

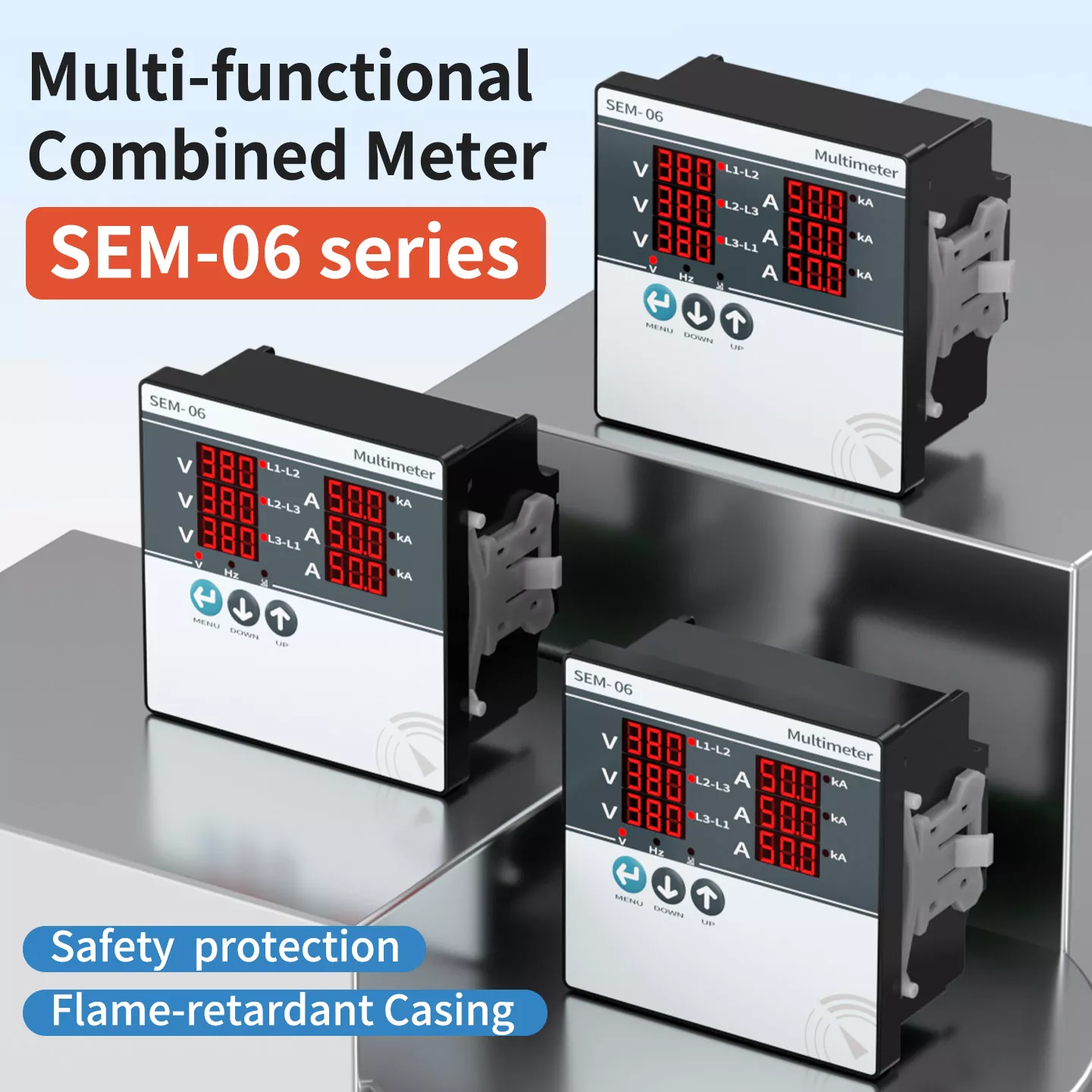

ASEM 06 többfunkciós kombinált mérő Az Eton egy professzionális minőségű háromfázisú teljesítményfigyelő műszer, amelyet valós idejű mérésre terveztek és vezérlés összetett elektromos rendszerekben. A fejlett SMT (Surface Mount Technology) chip technológia integrálása és integrált áramkörök, eléri0,5 fokozatú nagy pontosság a háromfázisú feszültség, háromfázisú áram és frekvencia értékek valós idejű monitorozására. Egy a nagy felbontású LED-es nagyképernyős kijelző, az intuitív vezérlőgombok és a robusztus lángálló burkolat kombinálja precíziós teljesítmény a működési egyszerűséggel. Felpattintható beépítési kialakítása és szabványos méretei teszik ezt tökéletesen illeszkedik ipari automatizáláshoz, elosztó szekrényekhez és elektromos hálózat alállomási projektekhez, stabilitást biztosítva és megbízható adattámogatás az energiarendszer-menedzsmenthez.

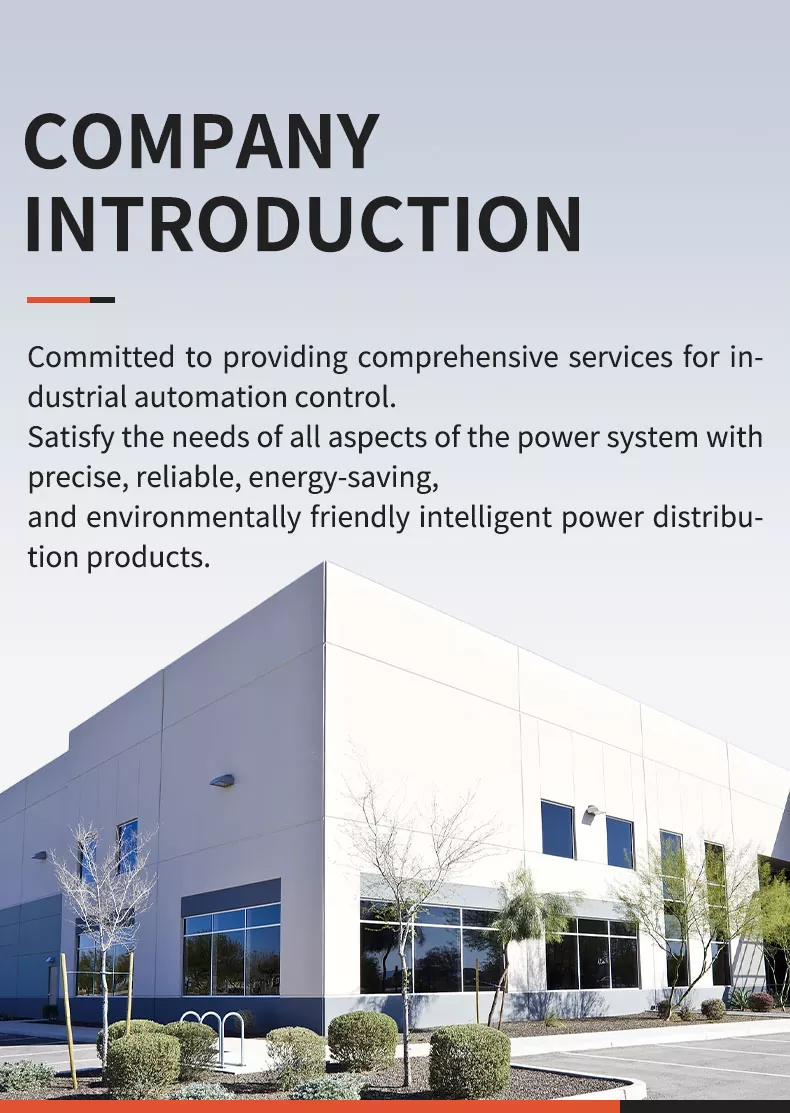

A cég bemutatása

Elkötelezett amellett, hogy átfogó szolgáltatásokat nyújtson az ipari automatizálás vezérléséhez. Minden szempontból kielégíti az igényeket az energiarendszer precíz, megbízható, energiatakarékos és környezetbarát intelligens áramelosztással termékek. Szigorú minőség-ellenőrzést alkalmazunk a kutatás-fejlesztéstől a gyártásig, biztosítva, hogy minden termék megfeleljen a nemzetközi követelményeknek szabványoknak megfelelően, és arra törekszenek, hogy megbízható partnerek legyenek a globális fogyasztók számára az energiafelhasználó berendezések iparában.

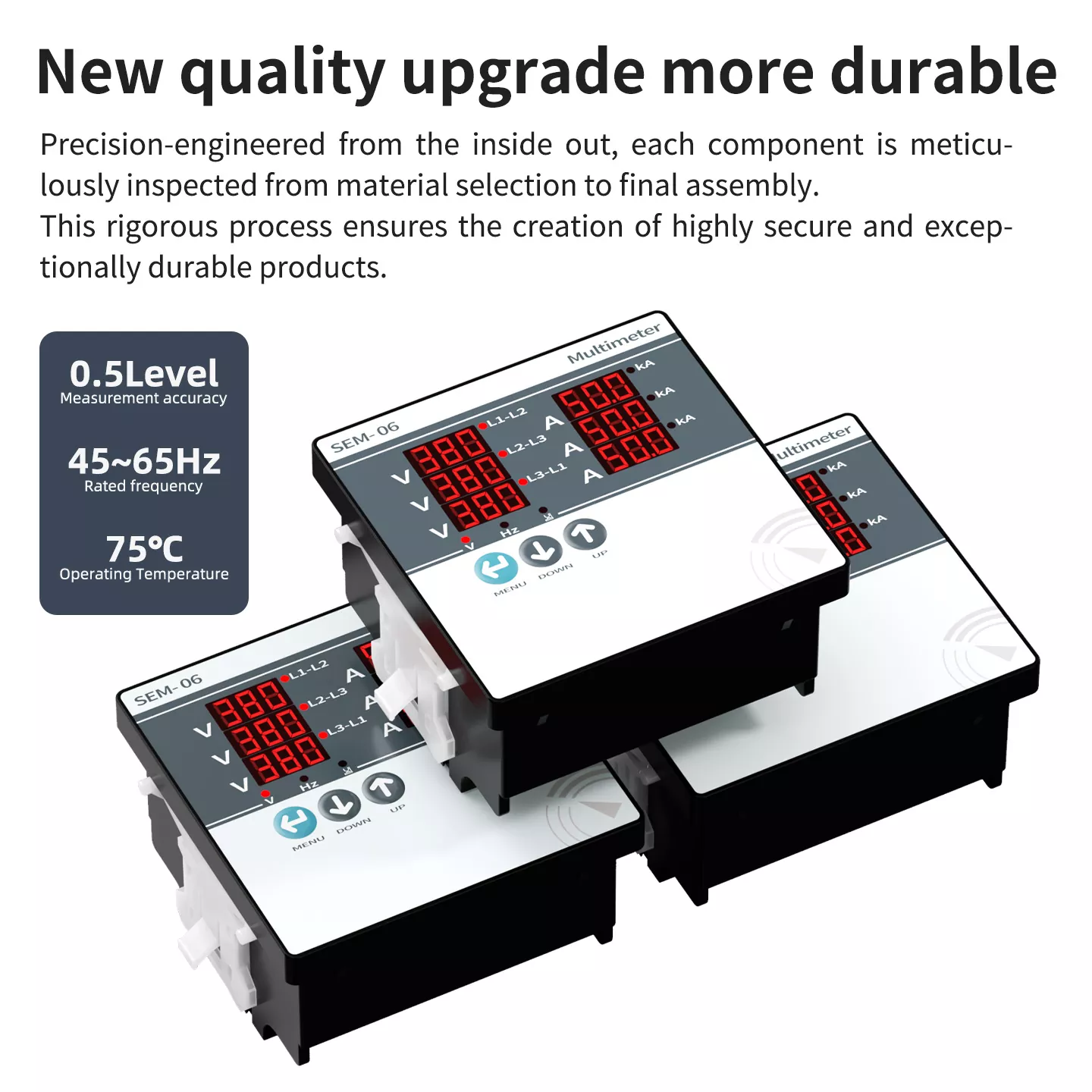

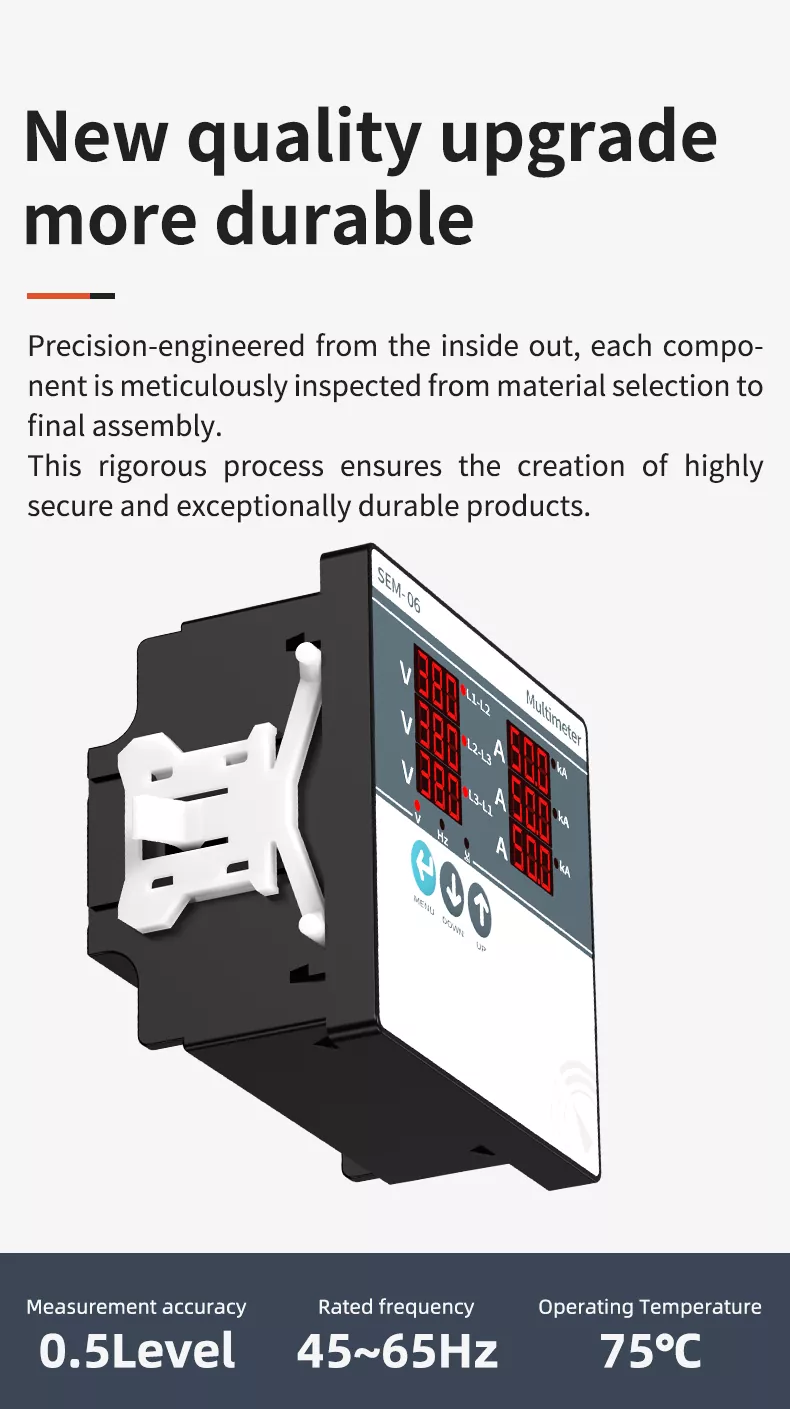

Új minőségi fejlesztés és tartósabb

A belülről kifelé precíziós tervezésű SEM 06 többfunkciós kombinált mérő minden alkatrésze aprólékosan ellenőrzött – a nyersanyag kiválasztásától és az alkatrész-feldolgozástól a végső összeszerelésig és az öregítési tesztelésig. Ez a szigorú A gyártási folyamat kiküszöböli a potenciális minőségi kockázatokat, biztosítva a termék rendkívül biztonságos, korrózióálló és korrózióállóságát kivételesen tartós. Kibírja a hosszú távú működést zord ipari környezetben, rövid ideig üzemi hőmérséklet tűrése 75°C-ig, teljes mértékben megfelel a tömeges rendelések és a hosszú távú tartóssági követelményeknek projektpályázatok.

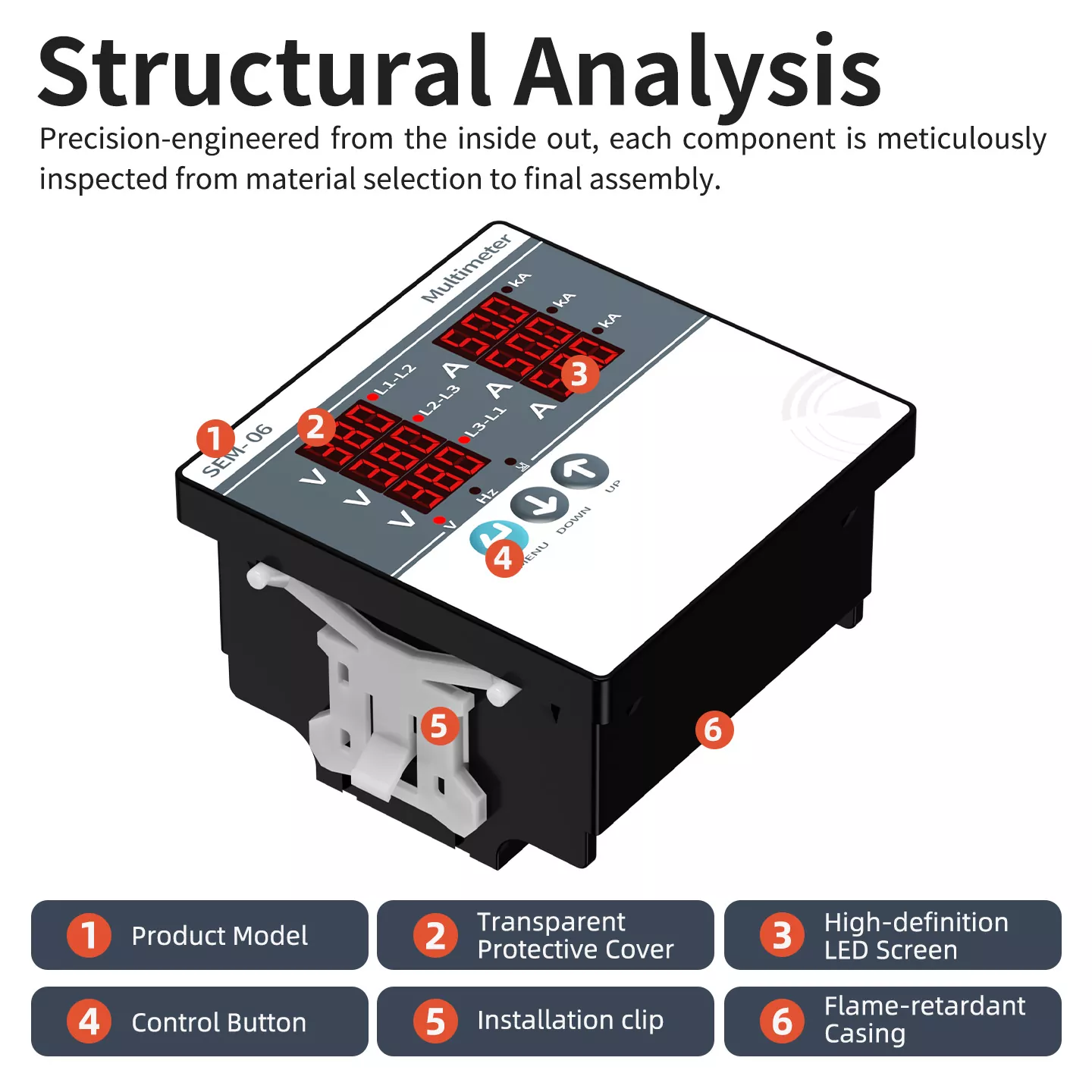

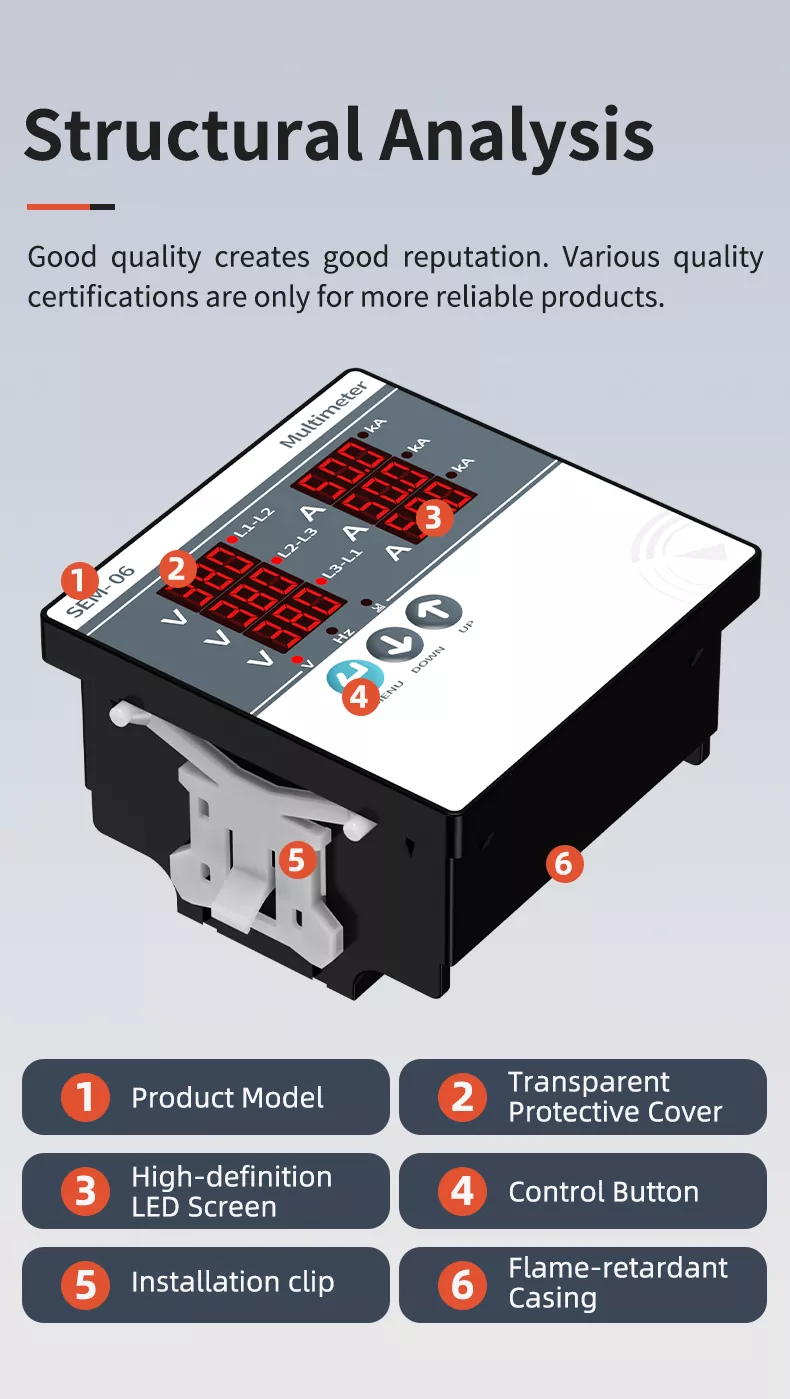

Strukturális elemzés

A SEM 06 többfunkciós kombinált mérő tudományos és robusztus szerkezeti felépítéssel rendelkezik, minden alkatrész optimalizálva a teljesítmény és a használhatóság érdekében:

1. Termékmodell jel: Tiszta SEM 06 címkézés a modell gyors azonosításához és az értékesítés utáni támogatáshoz.

2. Átlátszó védőburkolat: Megvédi a LED-képernyőt a portól, olajtól és fizikai sérülésektől, miközben biztosítja az adatok akadálytalan megtekintését.

3. Nagy felbontású LED képernyő: Mag kijelzőelem a háromfázisú feszültség-, áram- és frekvenciaadatok egyértelmű megjelenítéséhez.

4. Vezérlőgombok (MENU/LE/FEL): Intuitív kezelés a paraméterek beállításához, az adatváltáshoz és a funkciók beállításához.

5. Telepítő klip: Pattintható kialakítás a szilárd panelrögzítéshez, amely lehetővé teszi a gyors szétszerelést és karbantartást.

6. Lángálló burkolat: A karosszéria fő szerkezete nagy szilárdságú lángálló ABS-ből készült, amely biztosítja a berendezés általános biztonságát.

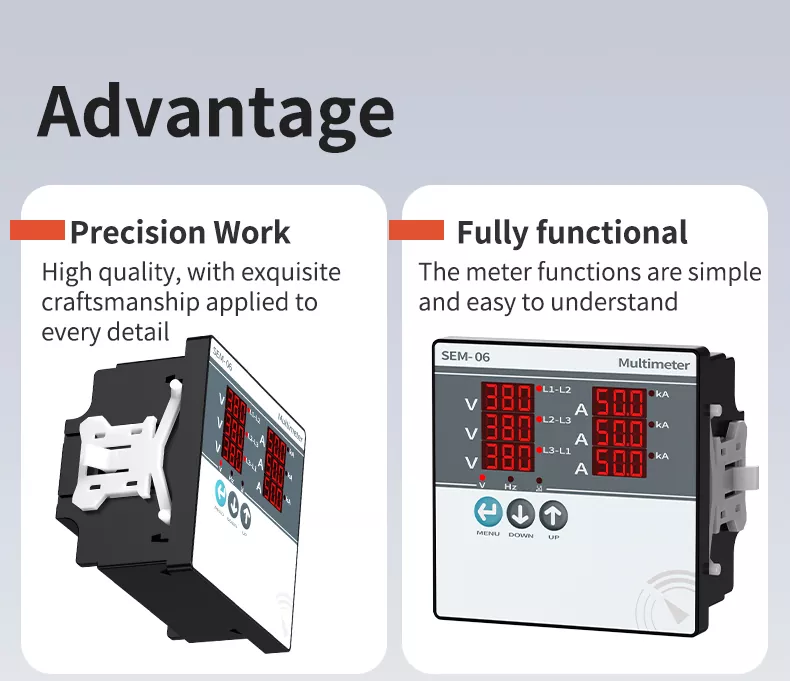

Alapvető előny

1. Precíziós munka: Minden részletet kifinomult kivitelezéssel alkalmaznak – a sima, sorjamentes házfelülettől az egyenletes forrasztásig belső alkatrészek illesztései. A nagy pontosságú gyártási folyamat garantálja a stabil teljesítményt és az állandóságot minőség.

2. Teljesen funkcionális és felhasználóbarát: A mérő integrálja a háromfázisú feszültség-, áram- és frekvenciamérés alapvető funkcióit. Egyszerű gombja működésének és egyértelmű adatosztályozásának köszönhetően még a nem professzionális kezelők számára is könnyen elsajátítható hatékony teljesítményparaméter-kezelés.

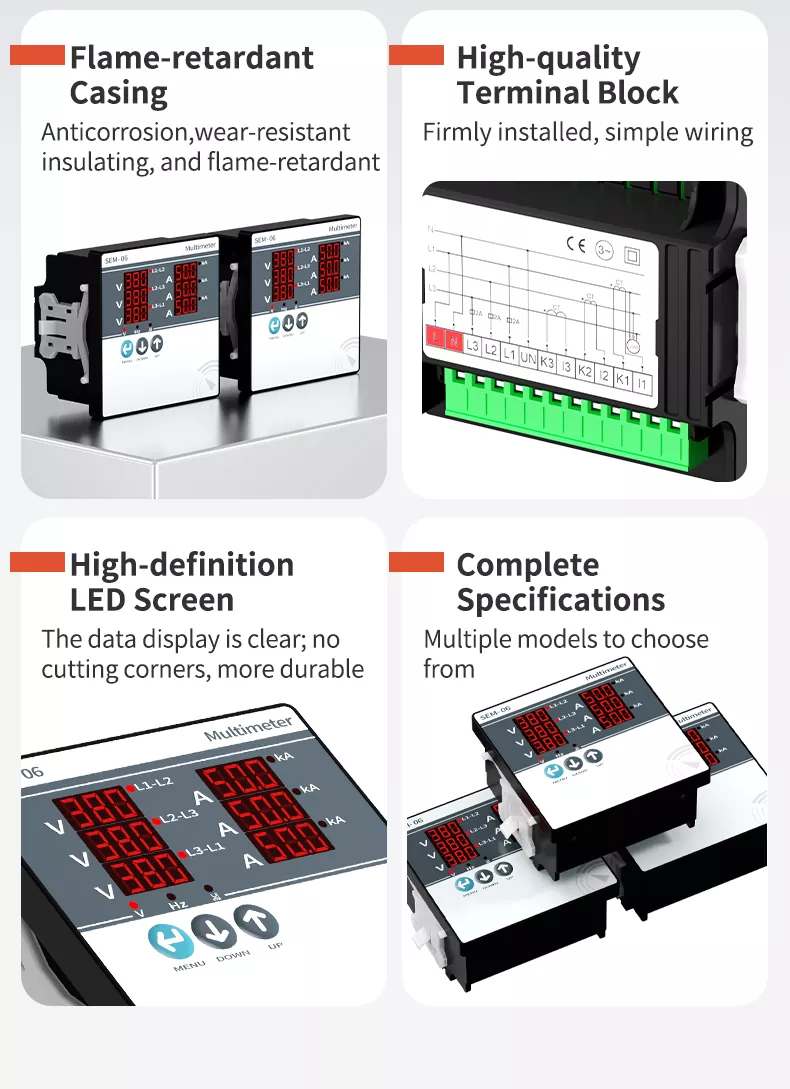

Négy alapvető értékesítési pont

• Lángálló burkolat: Kiváló minőségű ABS anyagból készült, korrózióálló, kopásálló, szigetelő és égésgátló, hatékonyan rövidzárlat vagy túlterhelés okozta tűzveszély megelőzése.

• Kiváló minőségű terminálblokk: Szépen elrendezett réz sorkapcsok jó vezetőképességgel, alacsony teljesítményveszteséggel és csatos beépítéssel a szilárdság érdekében rögzítés, elkerülve a vibráció okozta kilazulást.

• Nagy felbontású LED képernyő: Nagy karakteres digitális kijelző 360°-os szögben, holttér nélkül, erős interferencia-mentesítő képességgel és tiszta adatokkal bemutatása még erős fényben vagy összetett elektromágneses környezetben is.

• Teljes műszaki adatok: Két szabványos méretben (72×72mm, 96×96mm) kapható, hogy megfeleljen a különböző panelbeépítési követelményeknek, kompletten modellek a különféle projektigények kielégítésére.

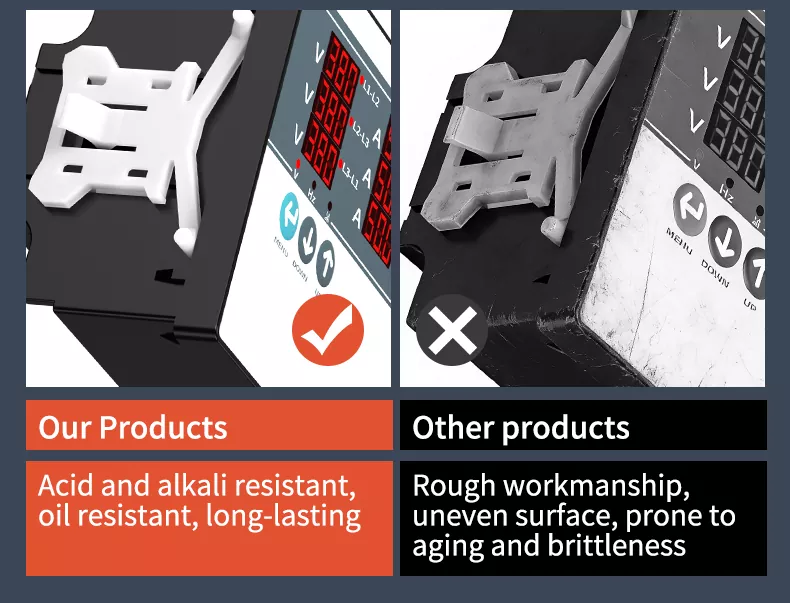

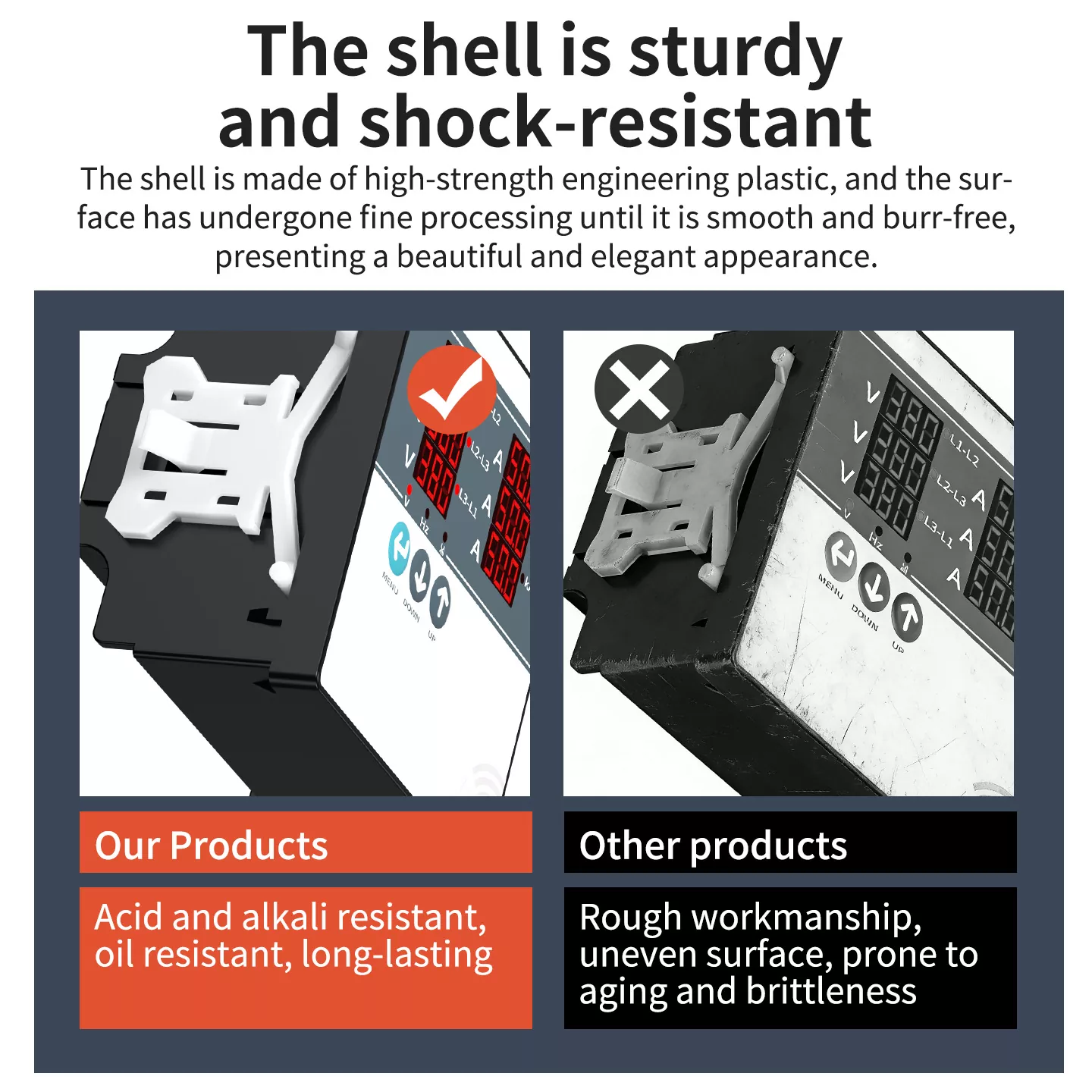

A Shell erős és ütésálló

A SEM 06 többfunkciós kombinált mérő burkolata nagy szilárdságú műszaki műanyagból készült, Finom felületkezelés a sima, sorjamentes felület elérése érdekében, elegáns és professzionális megjelenéssel. büszkélkedhet kiváló ütés- és nyomásálló teljesítmény, képes ellenállni a mechanikai rezgéseknek és az enyhe ütéseknek gyakori az ipari területeken szerkezeti károsodás vagy teljesítményromlás nélkül. Ezenkívül az anyag sav valamint lúgálló és olajálló, hatékonyan meghosszabbítva a termék élettartamát kemény munkák során környezetek.

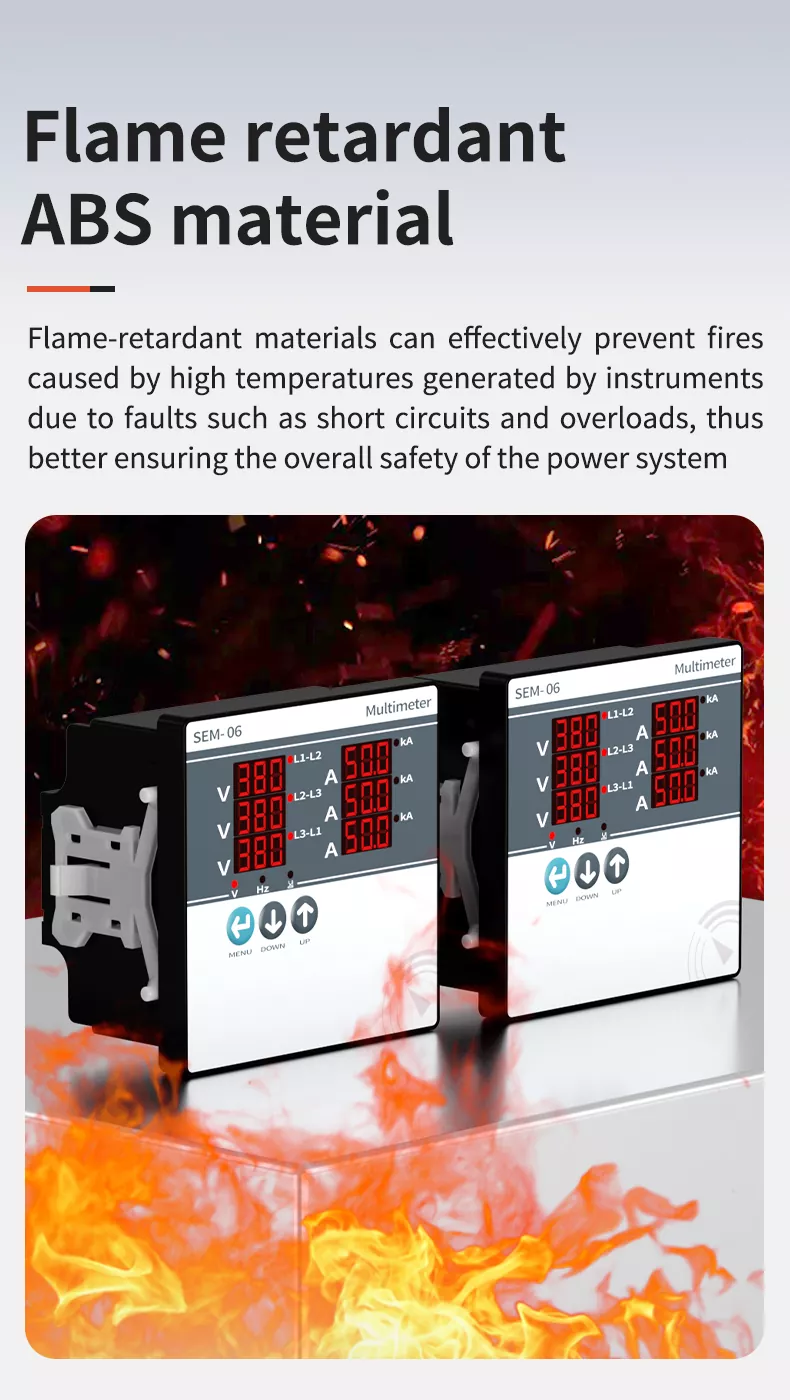

Lángálló ABS anyag

A kiváló minőségű égésgátló ABS műszaki műanyagnak köszönhetően a SEM 06 mérő burkolata megfelel a szigorú biztonsági előírásoknak. Az égésgátló anyagok hatékonyan gátolják az égést és megakadályozzák a magas okozta tűz terjedését műszerhibák, például rövidzárlat és túlterhelés által generált hőmérsékletek. Ez a kialakítás alapvetően kiküszöböli tűzbiztonsági veszélyeket, megbízható biztonsági garanciát nyújtva a teljes villamosenergia-rendszerre és alkalmassá téve azt tűzveszélyes ipari és kereskedelmi helyeken.

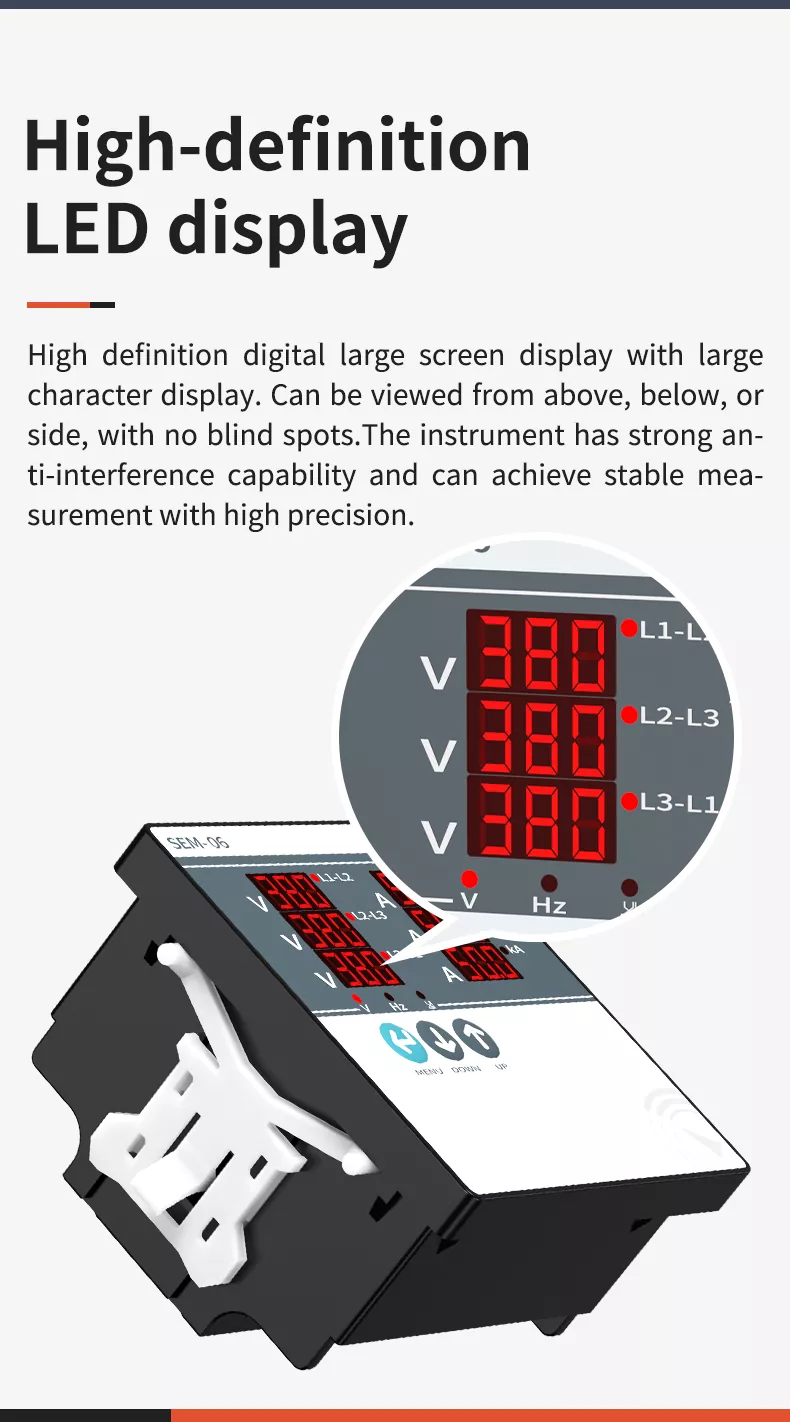

Nagy felbontású LED kijelző

A nagyfelbontású digitális nagyképernyős LED-kijelzővel felszerelt SEM 06 mérő nagy, élénkvörös színű. karakterek az adatok egyértelmű megjelenítéséhez. A képernyő támogatja a 178°-os teljes nézetű megtekintést – nincs holtfolt felülről, alulról, vagy oldalszögek – biztosítva, hogy a kezelők bármilyen pozícióból gyorsan és pontosan leolvashassák az adatokat. A hangszer erős Anti-interferencia képesség, stabil áramköri kialakítással, amely ellenáll a környezet elektromágneses interferenciájának berendezések, amelyek nagy pontosságú és stabil mérést tesznek lehetővé összetett ipari környezetben is.

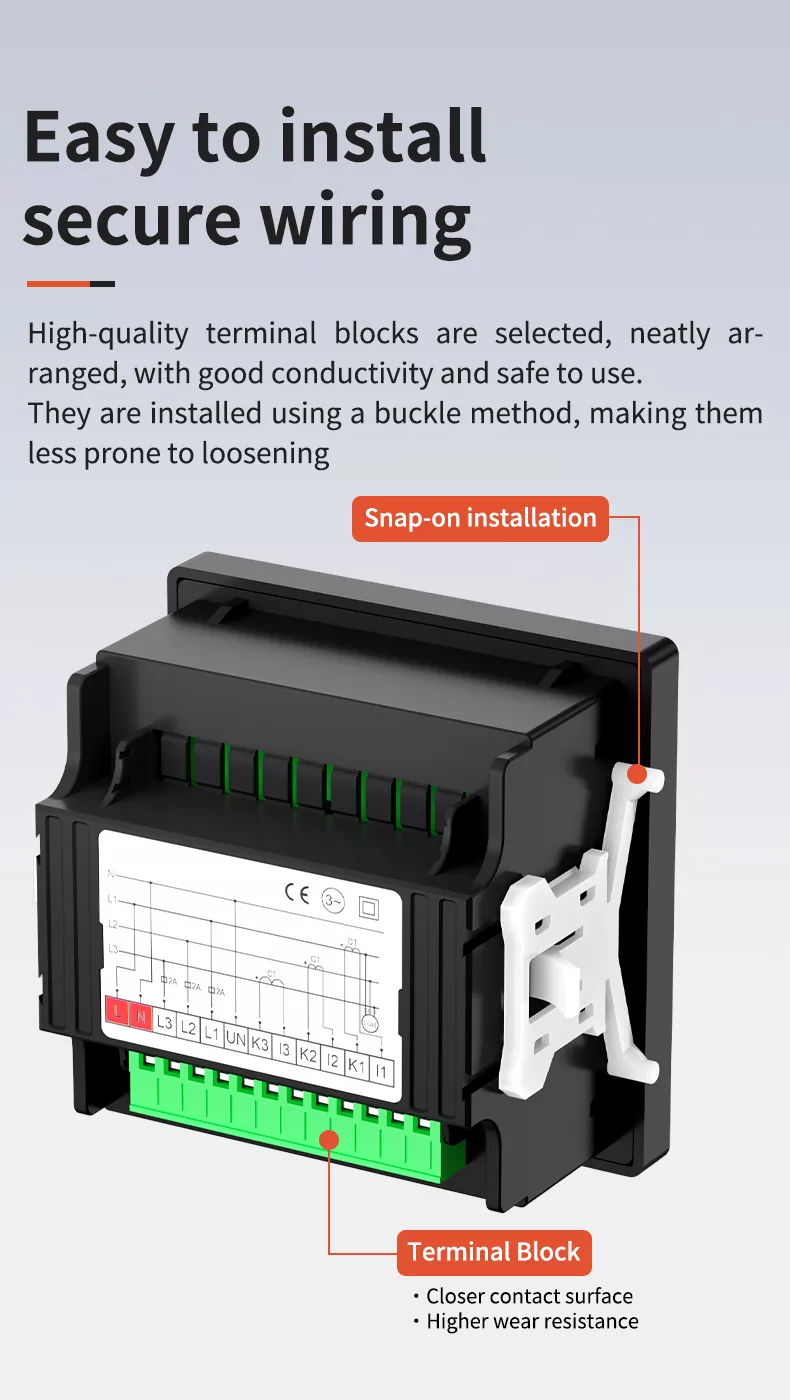

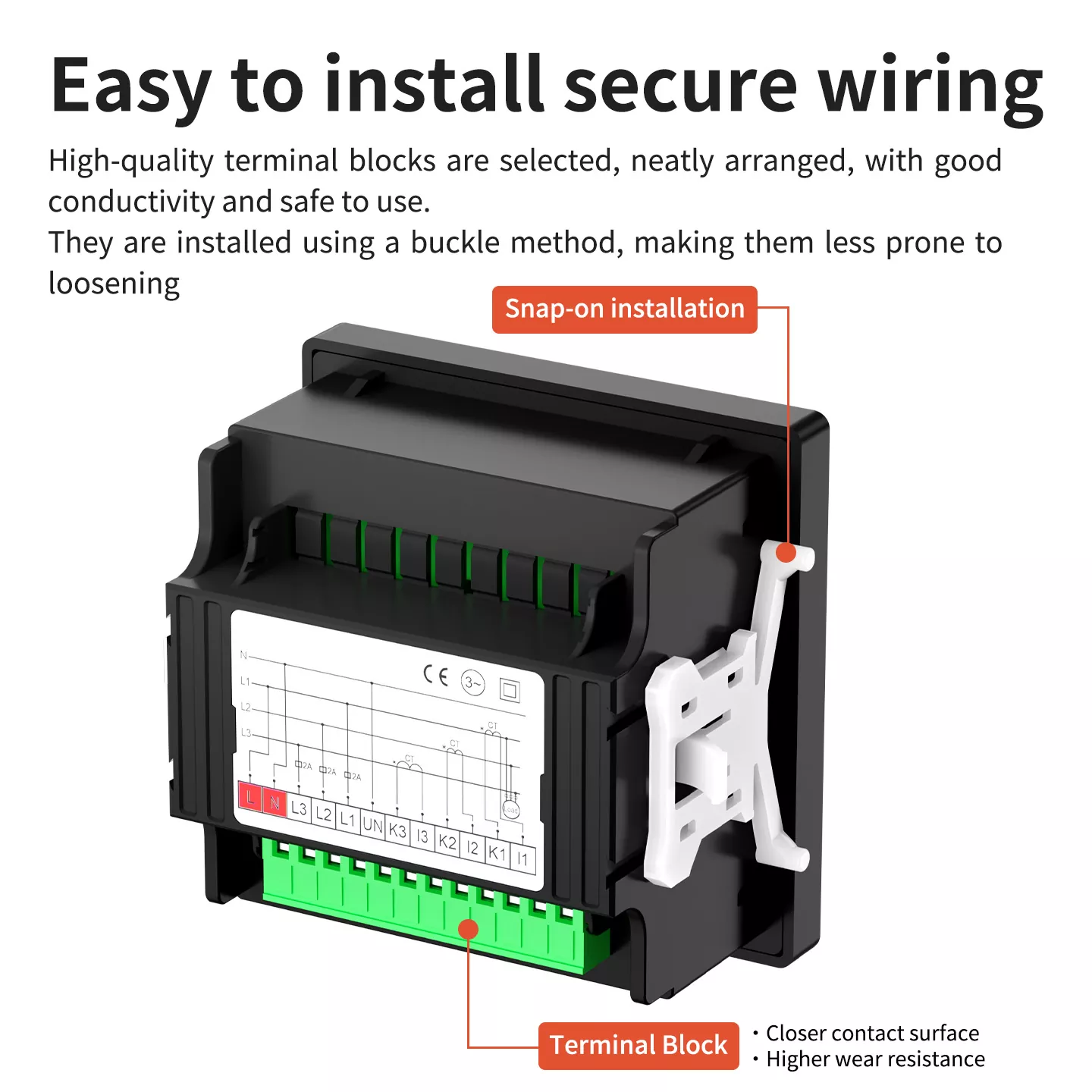

Könnyen telepíthető és biztonságos vezetékezés

A SEM 06 többfunkciós kombinált mérő egy rápattintható telepítési módszert alkalmaz, amely hatékony és kényelmes: egyszerűen helyezze be a mérőt a panel eleje felől, és rögzítse a beépített szerelőkapocs segítségével, nem bonyolult szükséges eszközök. A hátsó sorkapocs kiváló minőségű rézből készült, szépen elrendezve, átlátszó vezetékjelölésekkel, jó vezetőképesség és alacsony érintkezési ellenállás biztosítása. A csatos típusú rögzített terminál kialakítása megakadályozza a kilazulást hosszú távú működés vagy vibráció, elkerülve a vezetékezési hibákat, például a rossz érintkezést és a rövidzárlatokat, és biztosítva a biztonságot és a berendezés stabil működése.

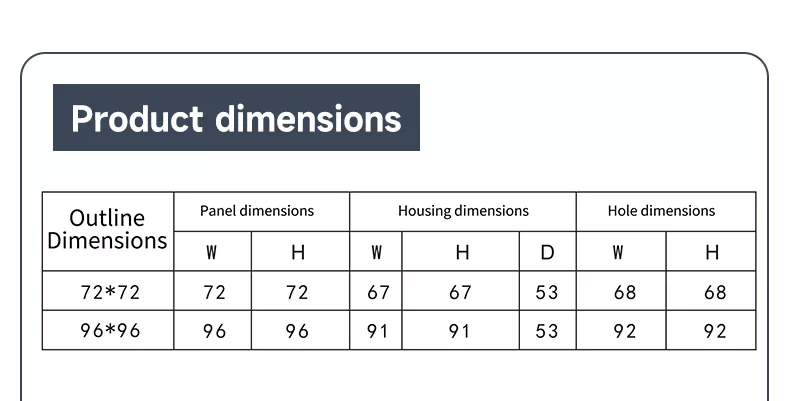

Termék méretei

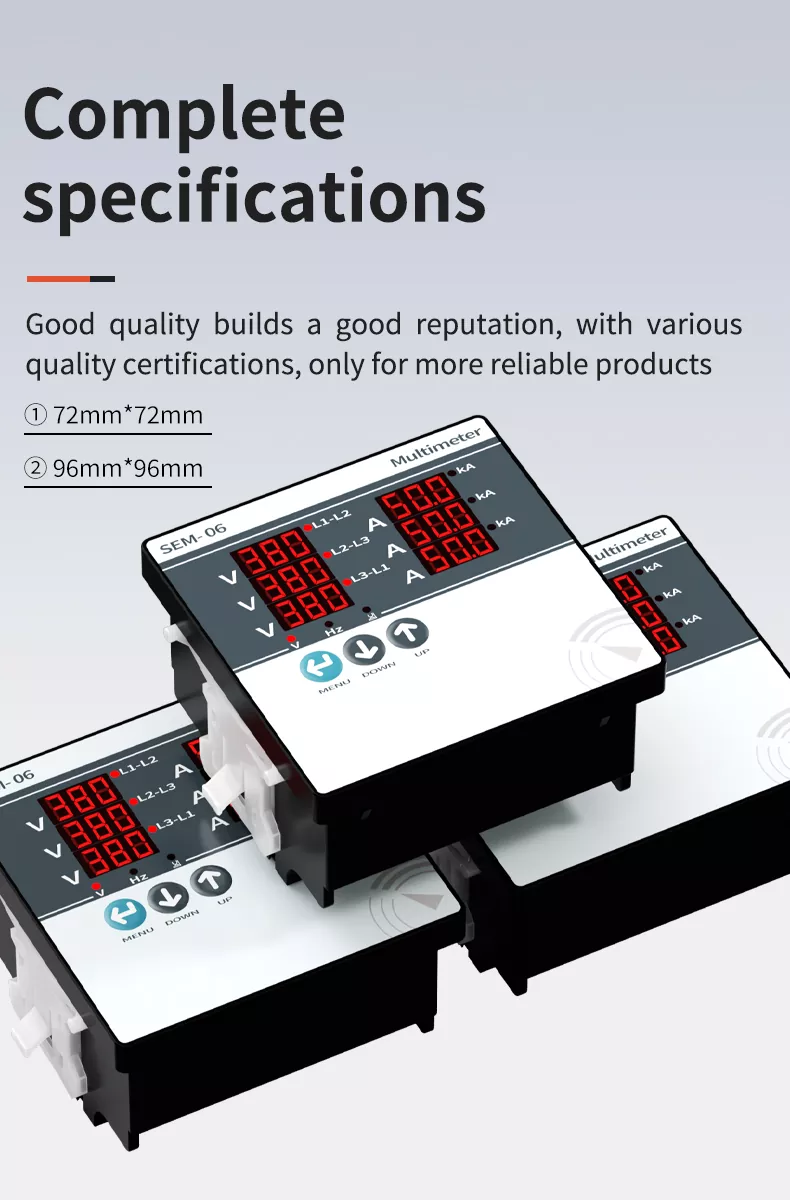

Teljes műszaki adatok

A jó minőség jó hírnevet épít. A SEM 06 többfunkciós kombinált mérőműszer több résztvevős professzionális minősítést kapott ellenőrzéseket és hiteles minőségi tanúsítványokat szereztek. Két szabványos magméretben kapható – 72×72 mm és 96 × 96 mm – kompatibilis az iparág leggyakoribb panelbeépítési előírásaival. Akár kis és közepes méretű elosztó szekrények vagy nagy ipari automatizálási berendezések, van egy megfelelő modell, amely teljes mértékben megfelel a különböző projektek és ügyfelek változatos igényeinek kielégítése.

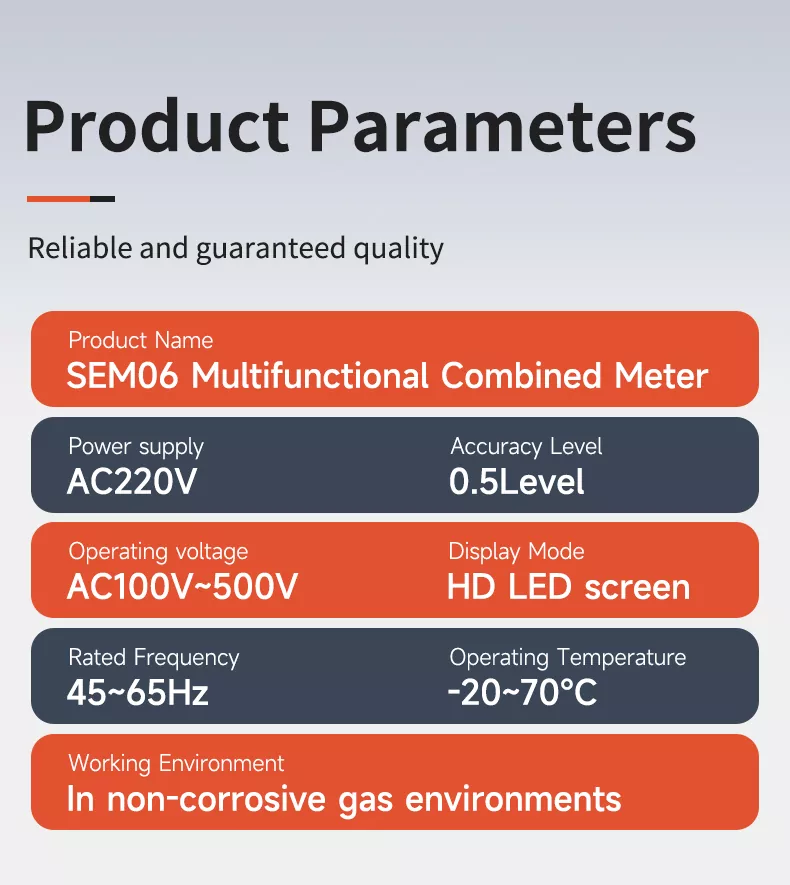

Termékparaméterek

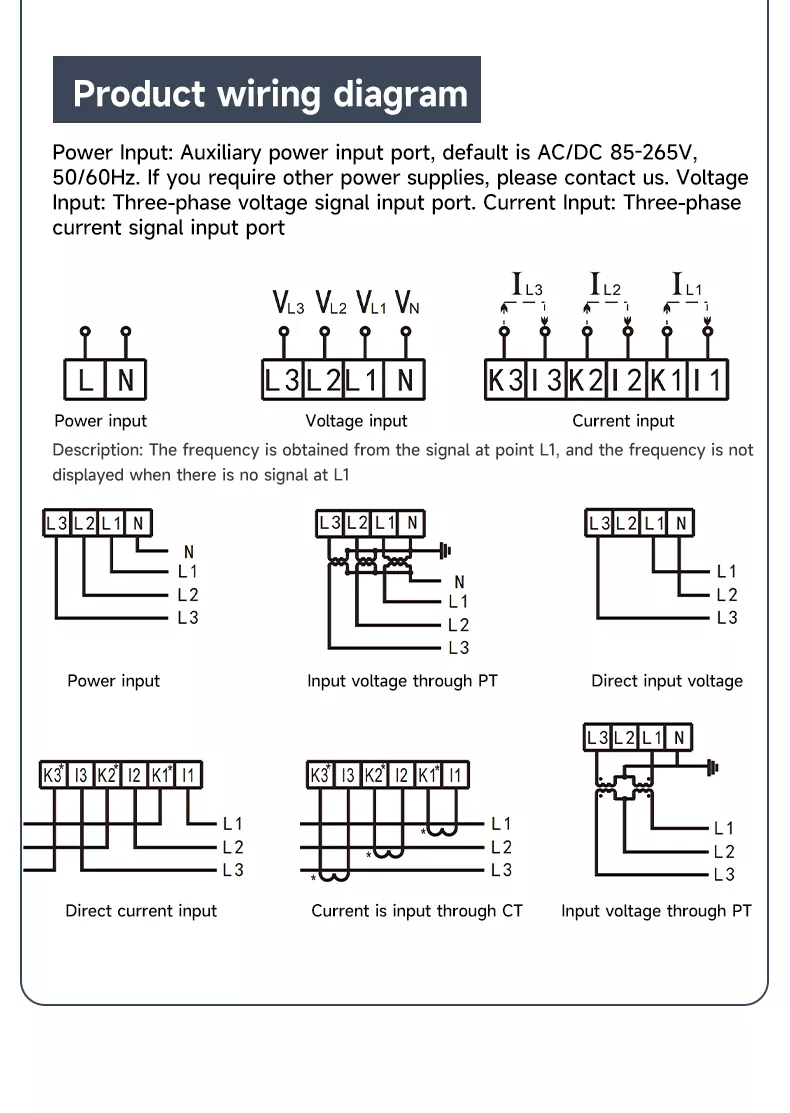

Termék bekötési rajza

• Tápellátás: Segédtáp bemeneti port (alapértelmezett AC/DC 85-265V, 50/60Hz); frekvencia jel az L1 portról érkezik (A frekvencia nem jelenik meg, ha az L1-nek nincs jele).

• Feszültség bemenet: Háromfázisú feszültségjel bemeneti port, amely támogatja az egyenfeszültségű bemenetet vagy a PT-n (potenciáltranszformátoron) keresztül történő bemenetet.

• Aktuális bemenet: Háromfázisú áramjel bemeneti port, amely támogatja az egyenáramú bemenetet vagy a CT-n (áramtranszformátoron) keresztül történő bemenetet.

A világos huzalozási jelölések és a többféle bekötési mód lehetővé teszi a mérőt a különféle energiaellátó rendszer-konfigurációkhoz egyszerű és hibabiztos vezetékezés a gyors helyszíni telepítéshez.

Termékeink és egyéb termékek

Hiteles tanúsítás

A SEM 06 többfunkciós kombinált mérőműszer több résztvevős szakmai ellenőrzésen esett át, beleértve a Jiangsu Metrológiai Intézet, és olyan hiteles tanúsítványokat szerzett, mint az MA és a CNAS. Szigorú minőségellenőrzés a teljes gyártási folyamat során – a nyersanyagbeszerzéstől a késztermék kiszállításáig – valósul meg annak biztosítása érdekében minden mérő megfelel a nemzeti és nemzetközi minőségi és biztonsági szabványoknak. Ez a megbízható minőségtanúsítási rendszer szilárd garanciát nyújt a tömeges beszerzésre és a globális ügyfelekkel való hosszú távú együttműködésre.

Széles körben használt

A SEM 06 többfunkciós kombinált mérőt széles körben alkalmazzák különböző területeken, amelyek háromfázisú teljesítményparamétert igényelnek monitorozás:

• Alállomás: Az elektromos hálózat paramétereinek valós idejű monitorozása a stabil energiaátvitel és -elosztás biztosítása érdekében.

• Automatizálási berendezések: Ipari robotok, CNC gépek és egyéb automatizált berendezések teljesítményének figyelése a hibák megelőzése érdekében.

• Flow termelés: A gyártósorok energiafogyasztásának és működési állapotának nyomon követése a termelés hatékonyságának optimalizálása érdekében.

• Elosztó szekrény: Magfelügyeleti komponens kisfeszültségű elosztórendszerekhez gyárakban és épületekben.

• Lakóépület: Lakóközösségek háromfázisú áramellátásának felügyelete a lakók stabil áramhasználatának biztosítása érdekében.

• Áruház: Bevásárlóközpontok villamosenergia-rendszerének megőrzése, liftek, világítás, ill. elektromos berendezések.

GYIK

1. Milyen paramétereket mérhet a SEM 06 többfunkciós kombinált mérő?

Valós időben képes mérniháromfázisú feszültség, háromfázisú áram és teljesítményfrekvencia 0,5 fokozatú nagy pontossággal, kielégítve a háromfázisú áramellátó rendszerek felügyeleti igényeit.

2. Milyen tápellátási módokat támogat a mérő?

A szabványos tápegység AC 220V, és támogatja az opcionális AC/DC 85-265V kiegészítő tápellátást is, adaptálva különböző helyszíni áramellátási feltételekhez.

3. Milyen beépítési méretek állnak rendelkezésre a SEM 06-hoz?

Két szabványos méretben kapható:72×72mm és 96×96mm, amelyek kompatibilisek a legtöbb ipari panel telepítési előírásaival.

4. Alkalmas-e a mérő zord ipari környezetben?

Igen. Háza égésgátló ABS anyagból készült, amely sav- és lúgálló, olajálló és ütésálló ellenálló, és stabilan működik -20°C és 70°C közötti hőmérsékletű környezetben (rövid távon akár 75 °C).

5. Hogyan kell működtetni a SEM 06-ot a mérési paraméterek váltásához?

Az előlapon található három vezérlőgombbal (MENU, DOWN, UP) válthat a feszültség, áram és frekvenciamérő interfészek, egyszerű és intuitív kezeléssel.

6. A mérő támogatja a PT/CT hozzáférést nagyfeszültségű vagy nagyáramú méréshez?

Igen. A kapcsolási rajz támogatja a feszültség bemenetet a PT-n és az árambevitelt a CT-n keresztül, így alkalmas nagyfeszültségű és erősáramú villamosenergia-rendszer felügyeleti forgatókönyvei.
