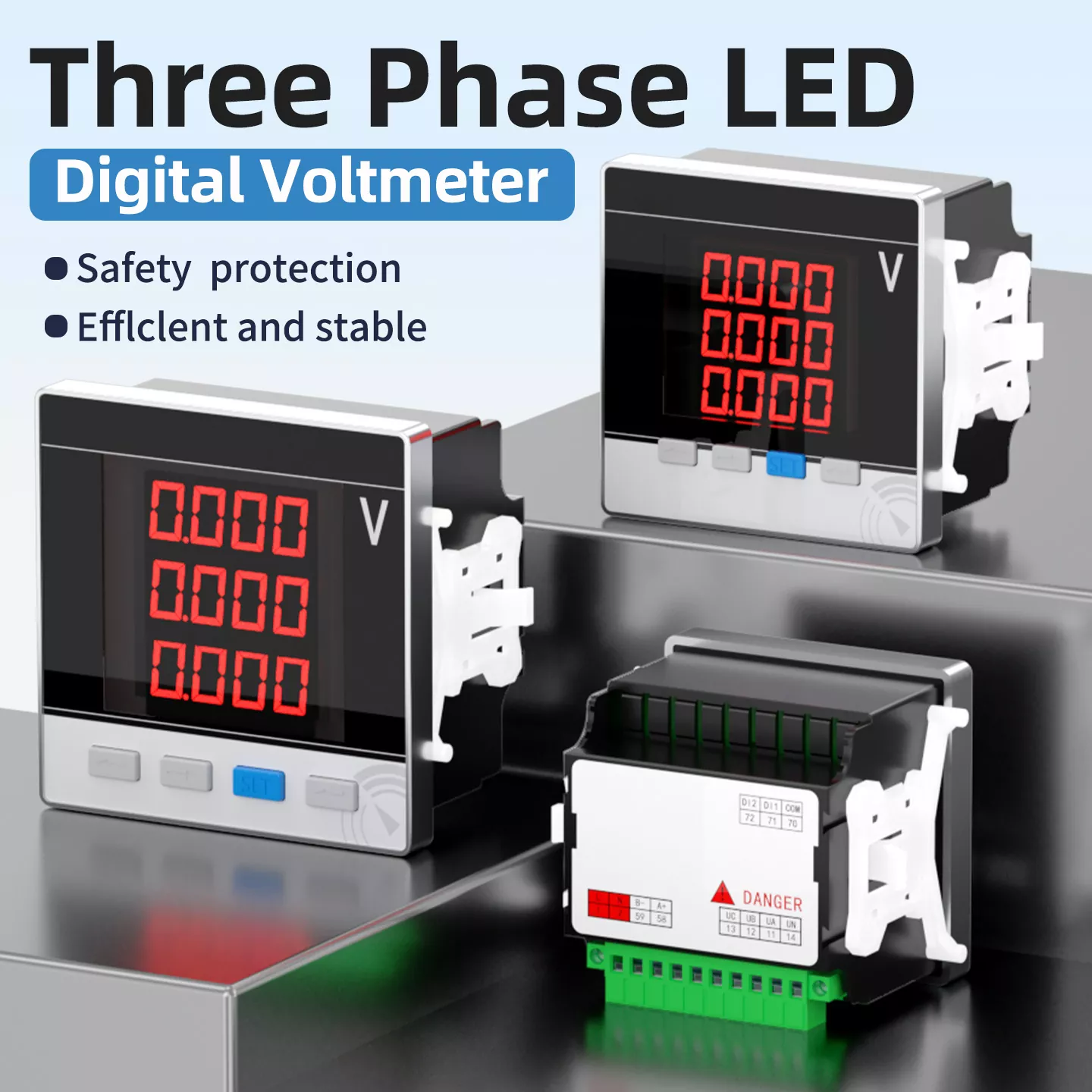

Háromfázisú LED digitális voltmérő

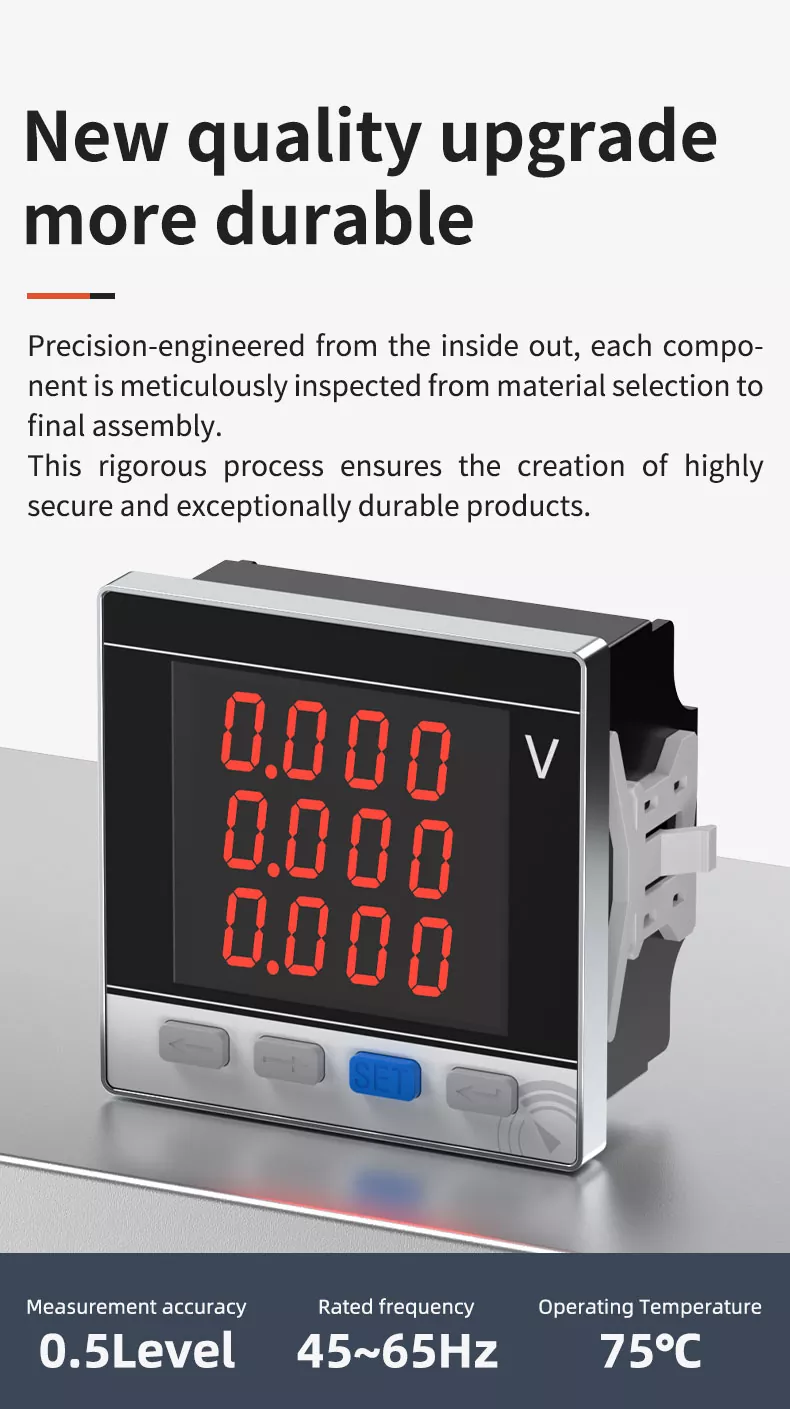

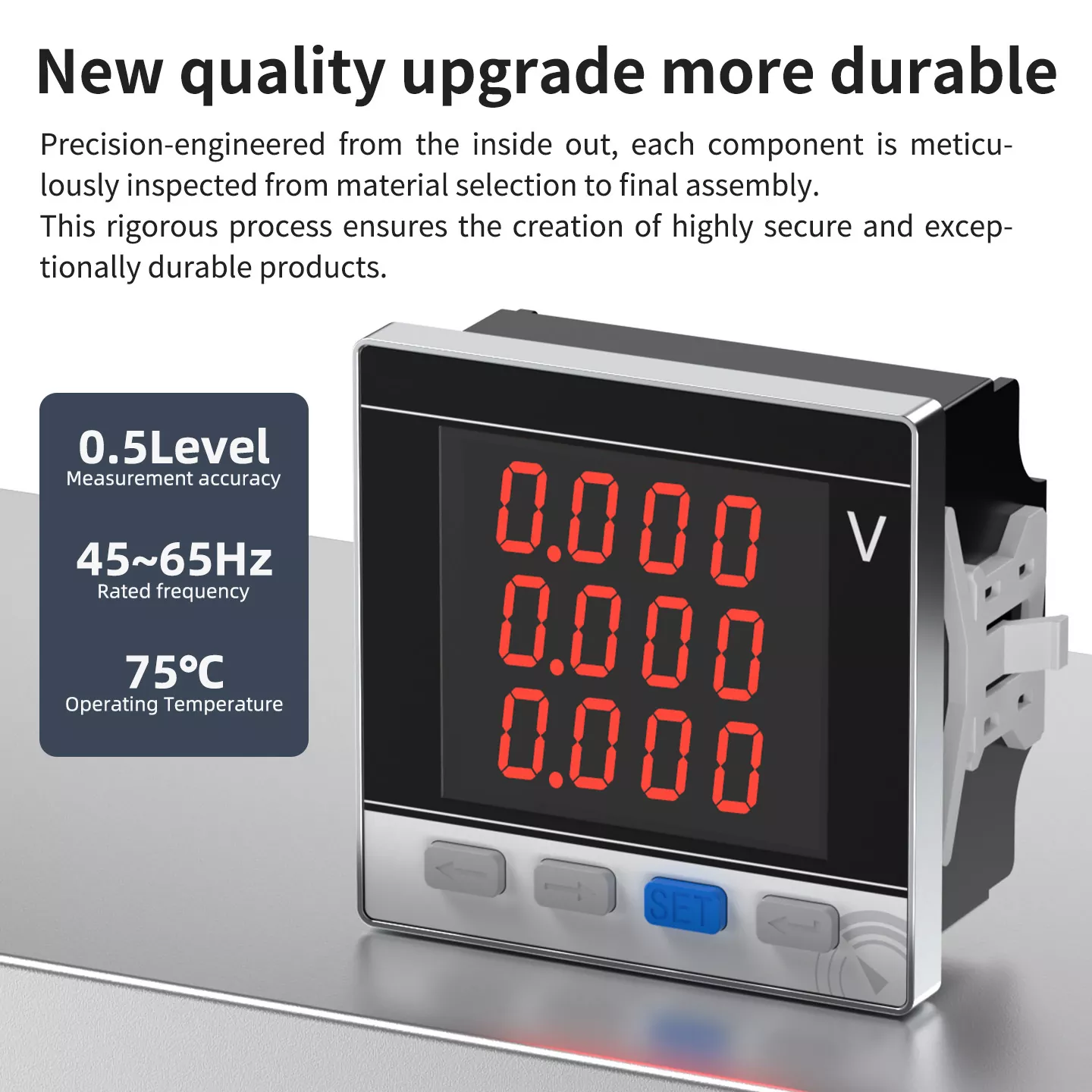

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

Háromfázisú voltmérőnk teljes minőségi fejlesztésen esett át. Precíziós tervezés, belülről kifelé, minden alkatrészt alaposan megvizsgálnak az anyagválasztástól a végső összeszerelésig. Importált kiváló minőségű forgácsokat és integrált hegesztési technológiát használunk a gyors magfeldolgozás és a stabil teljesítmény biztosítása érdekében. A héj nagy szilárdságú égésgátló ABS anyagból készült, amely sav- és lúgálló, olajálló, öregedésgátló és ütésálló. Minden termék szigorú öregedési teszten, pontossági kalibráláson és feszültségállósági teszten esik át, mielőtt elhagyná a gyárat, ami rendkívül biztonságos és kivételesen tartós teljesítményt biztosít.

• Mérési pontosság: 0,5 szint

• Névleges frekvencia: 45-65 Hz

• Üzemi hőmérséklet: 75°C-ig

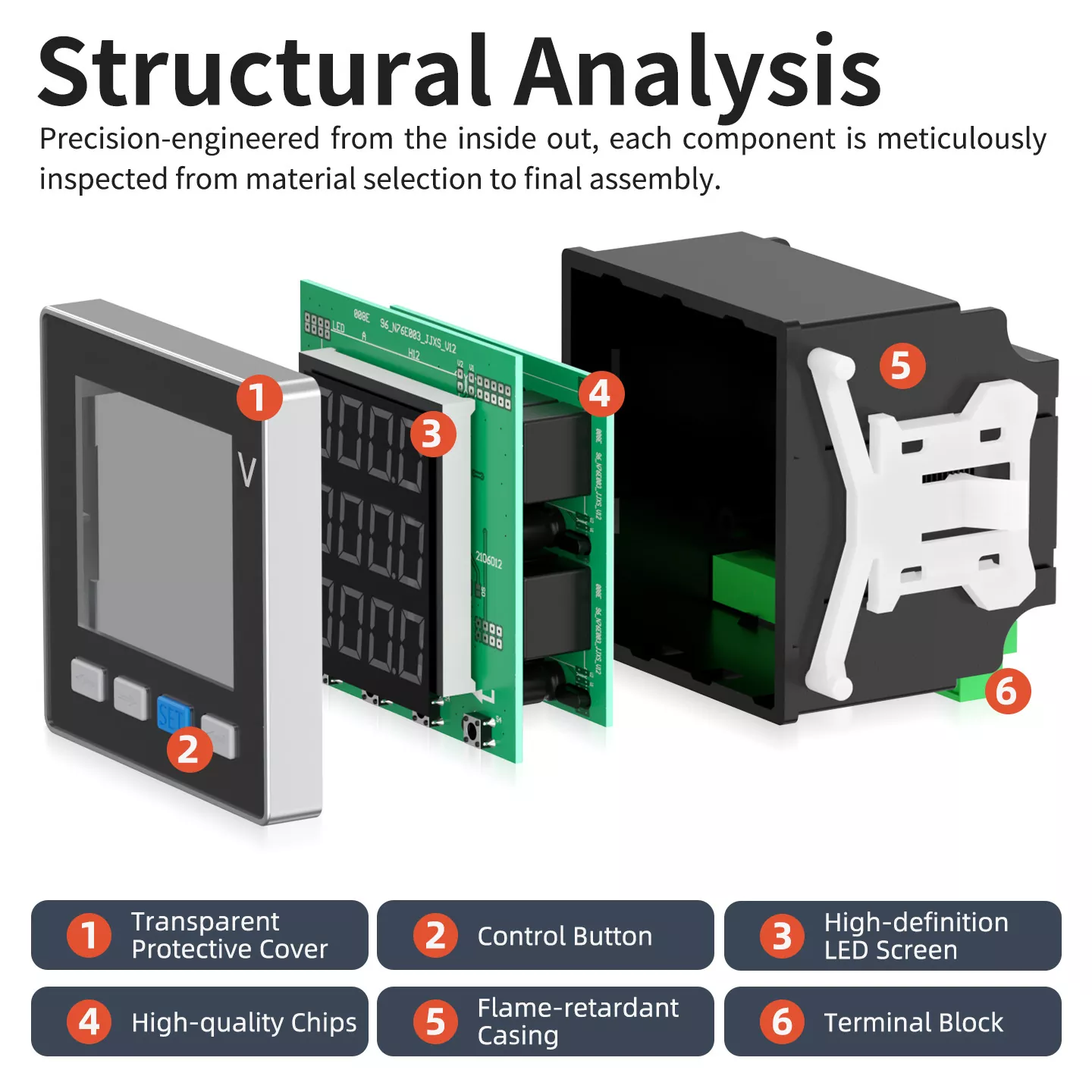

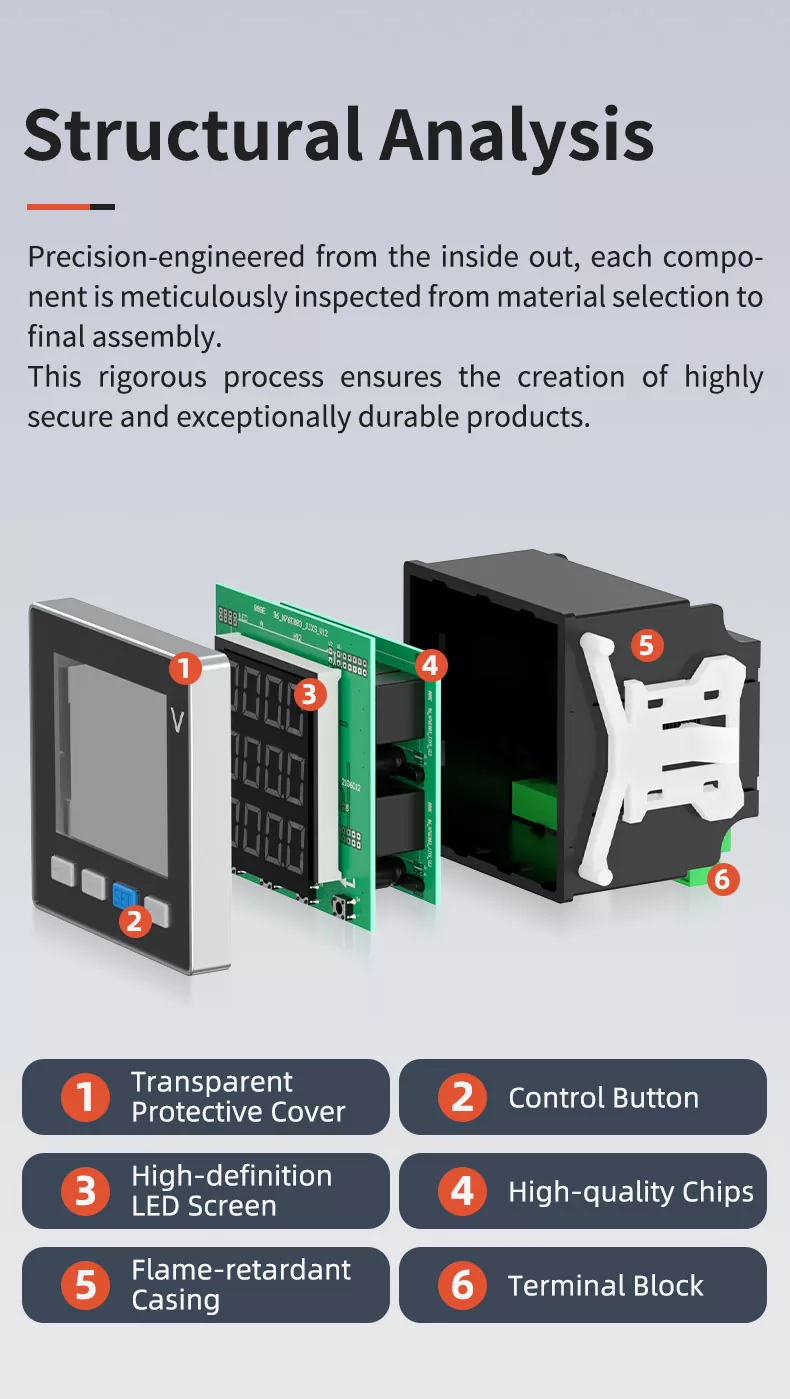

SZERKEZETI ELEMZÉS

A voltmérő kompakt és tudományos felépítésű, amely 6 fő összetevőt tartalmaz:

1. ÁTLÁTSZÓ VÉDŐBORÍTÁS: Megvédi a képernyőt a karcolásoktól és a portól, hosszú távú tiszta megjelenítést biztosítva.

2. VEZÉRLŐGOMB: Érzékeny és érzékeny, támogatja a paraméterek beállítását, az adatlekérdezést és az üzemmódváltást.

3. NAGY FELBONTÁSÚ LED KÉPERNYŐ: Nagy karakteres kijelző erős interferencia gátló képességgel, így az adatok egy pillantásra egyértelművé válnak.

4. KIVÁLÓ MINŐSÉGŰ FORGÁK: Importált forgács integrált hegesztéssel, 0,5 szintű mérési pontosságot és stabil teljesítményt biztosítva.

5. LÁNGKÉSZÍTŐ BÁZ: Nagy szilárdságú műszaki műanyag, öregedésgátló, korrózióálló, megbízható biztonsági védelmet nyújt.

6. TERMÉKBLOKK: Kiváló minőségű réz kapcsok szorosabb érintkezési felülettel és nagyobb kopásállósággal, biztonságos vezetékezést biztosítva.

ALAPVETŐ ELŐNYÖK

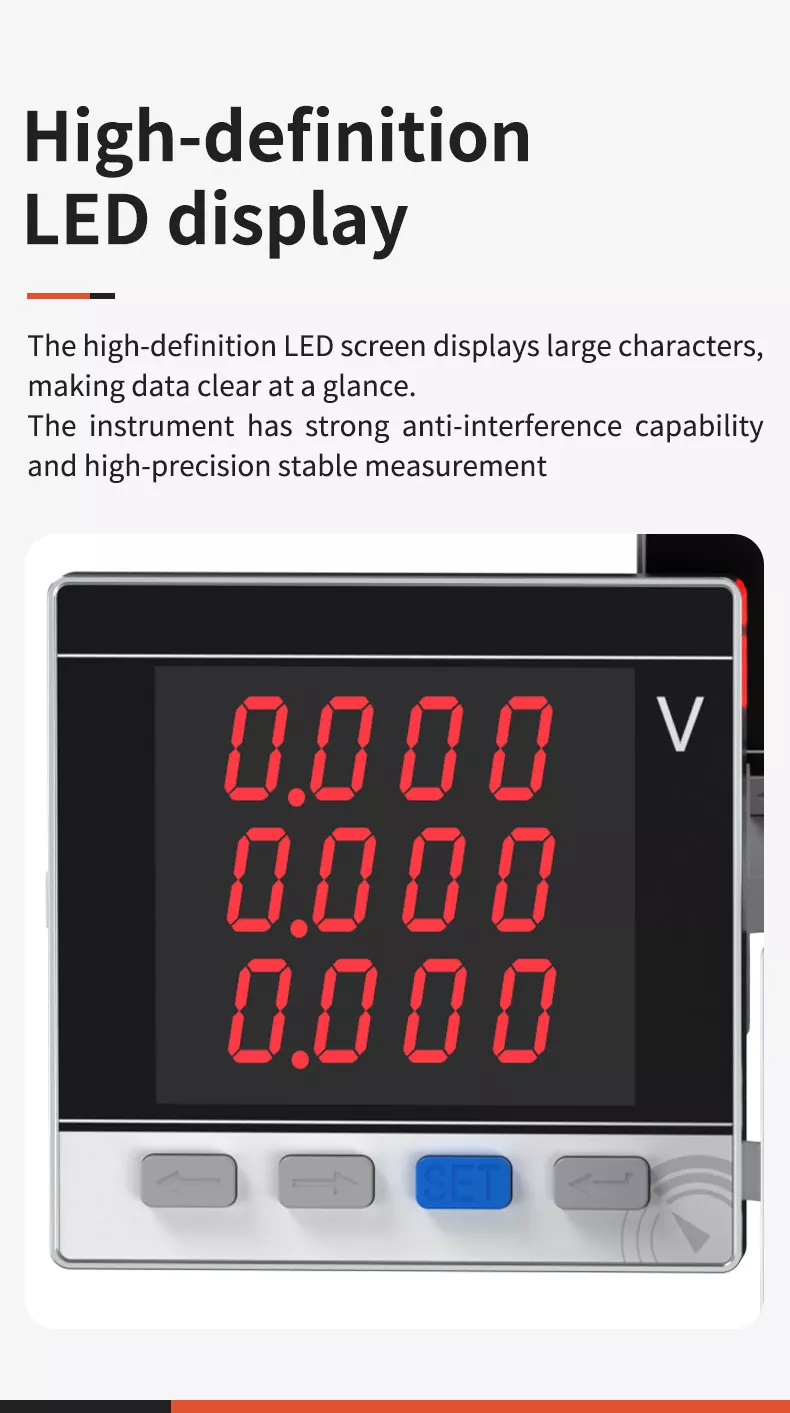

1. NAGY FELBONTÁSÚ LED KIJELZŐ

A termék nagy fényerejű LED-es digitális kijelzővel van felszerelve, amely nagy tisztaságú, nagy kontrasztú és széles látószöggel rendelkezik. Az adatok megjelenítése egy pillantásra áttekinthető, még félhomályos környezetben is, könnyen olvasható. A kijelző stabil teljesítményű, nem villog, nincs elmosódás, és hosszú ideig képes megőrizni a jó működési állapotot, kényelmes és intuitív feszültségfigyelést biztosítva a felhasználók számára. A műszer erős interferencia gátló képességgel és nagy pontosságú stabil méréssel rendelkezik.

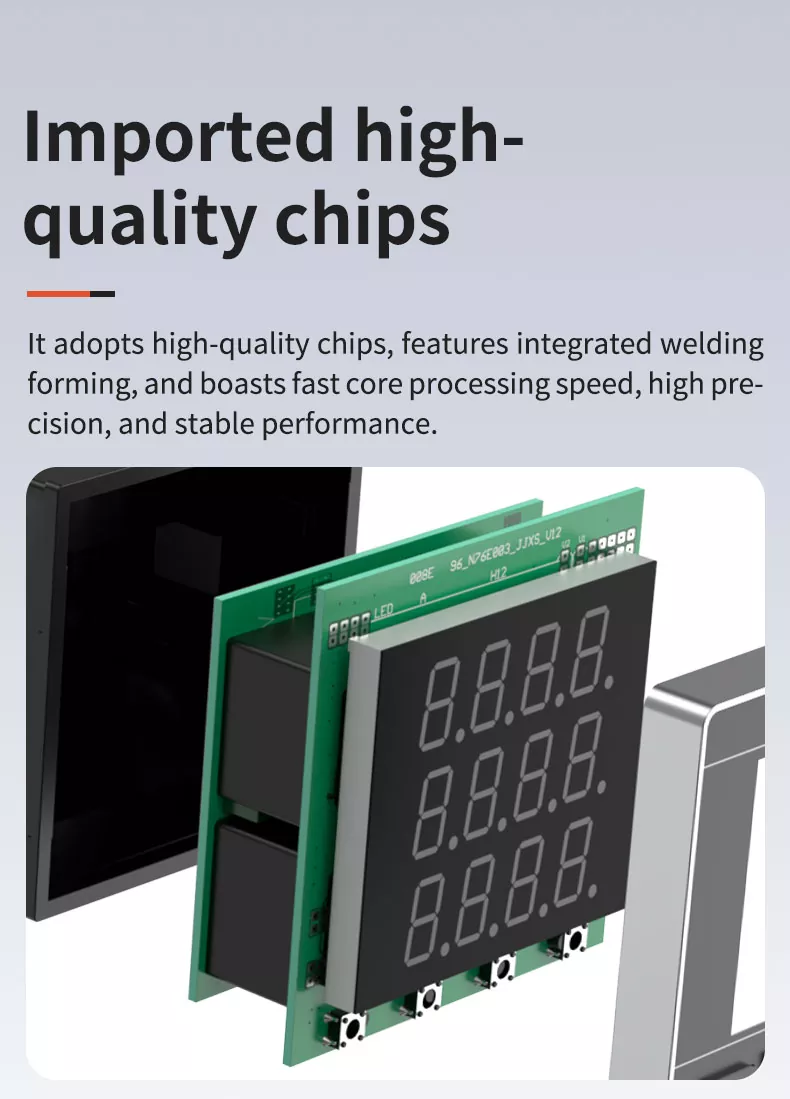

2. IMPORTÁLT KIVÁLÓ MINŐSÉGŰ chipek

Kiváló minőségű importált forgácsokat alkalmaz, integrált hegesztési formázást kínál, és gyors magfeldolgozási sebességgel, nagy pontossággal és stabil teljesítménnyel büszkélkedhet. A forrasztási kötések egységesek, az alkatrészek precízek, megbízható működést és hosszú élettartamot biztosítva.

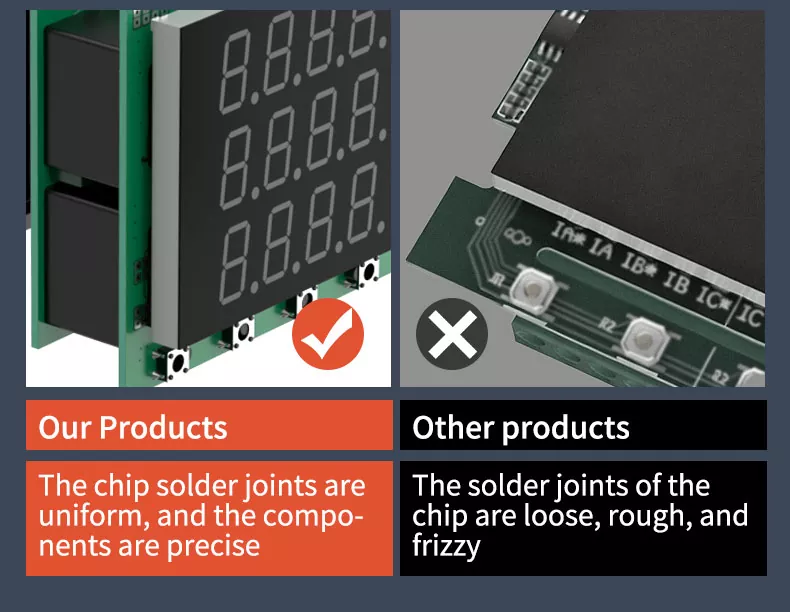

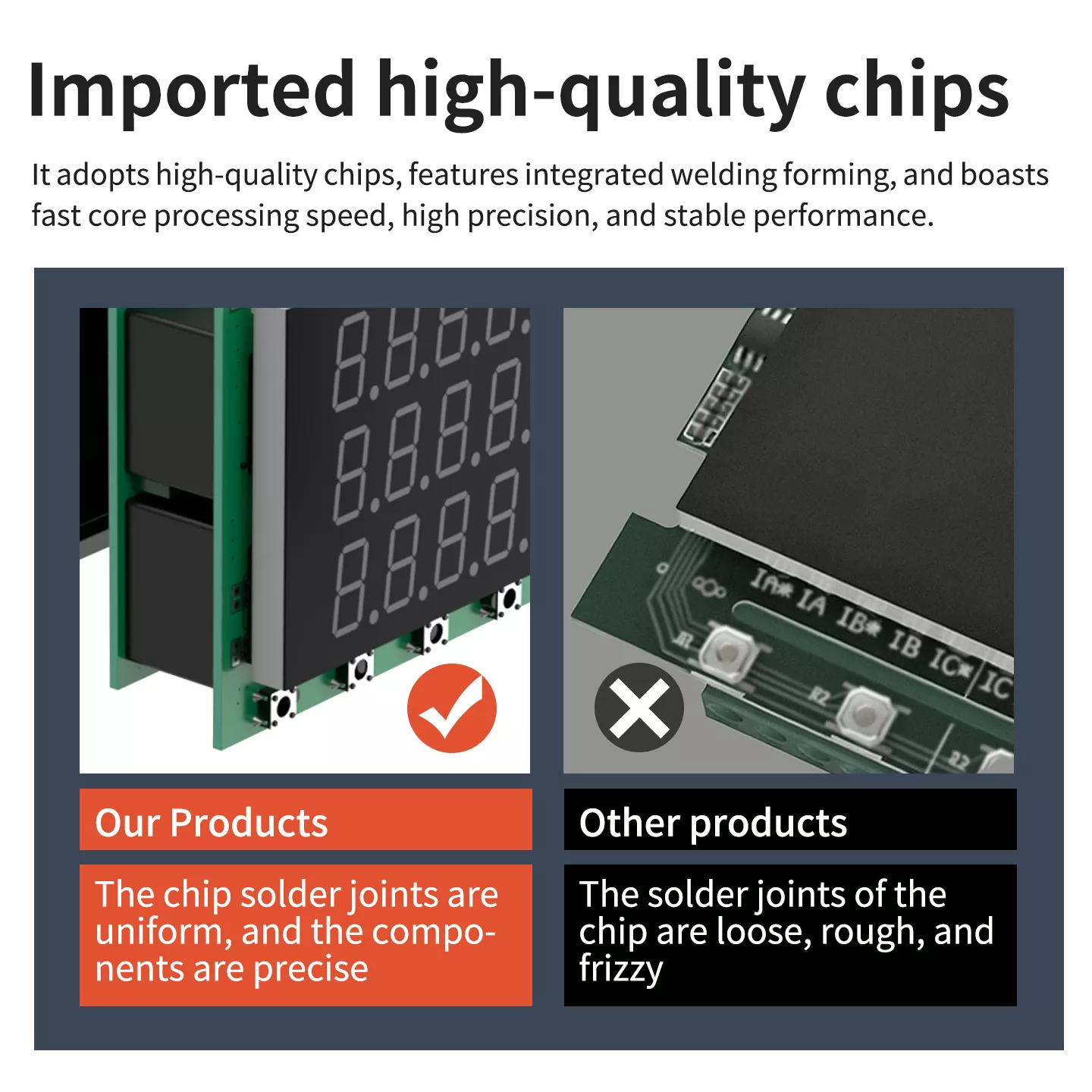

3. TERMÉKEINK VS. EGYÉB TERMÉKEK

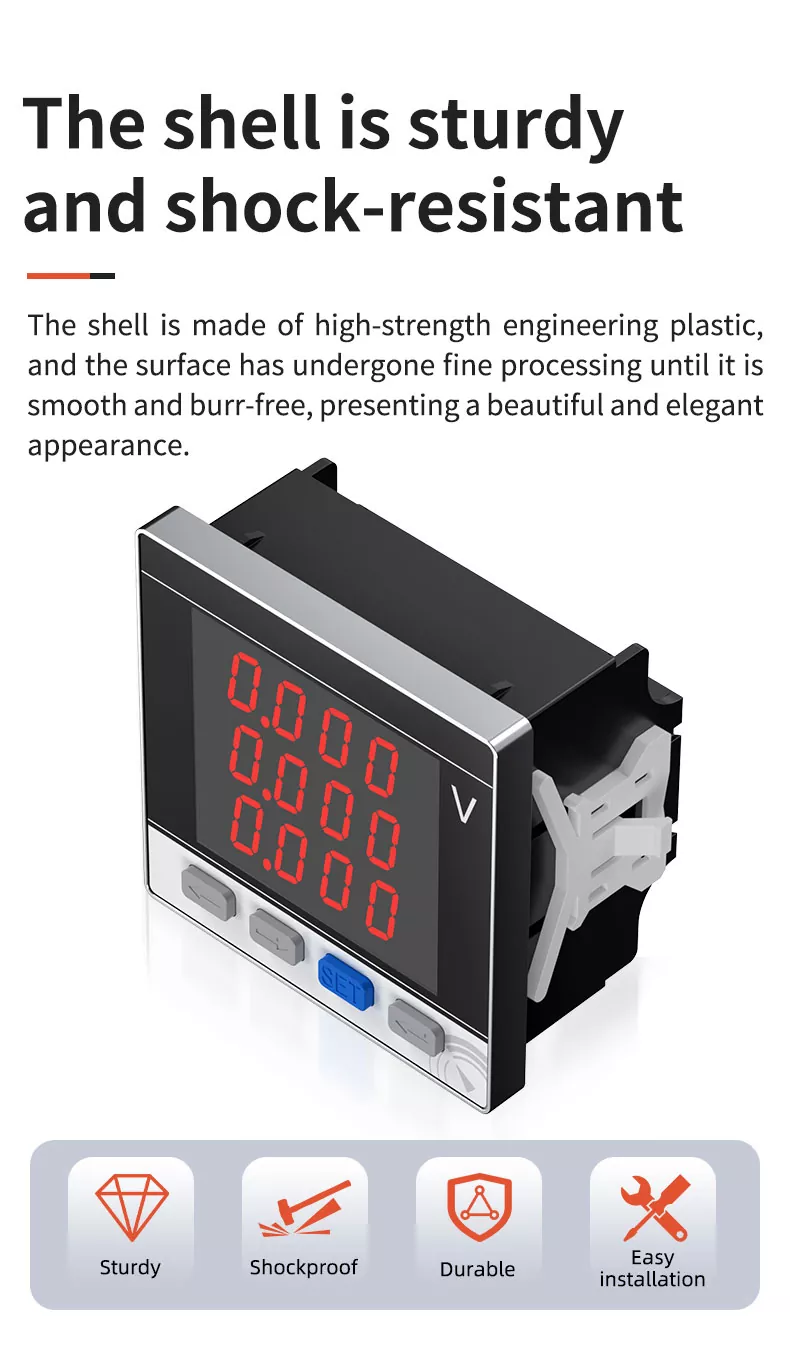

4. STURDY & ÜKTÉSÁLLÓ SHELL

A héj nagy szilárdságú műszaki műanyagból készült, és a felület finom megmunkáláson esett át, amíg sima és sorjamentes lett, gyönyörű és elegáns megjelenést kölcsönözve. Kiváló ütésállósággal és nyomásállósággal rendelkezik, ellenáll a napi ütközéseknek és a mechanikai vibrációnak, és nem deformálódik vagy károsodik. Az anyag korrózió- és öregedésgátló, hosszú távú stabil használatra alkalmas különféle összetett ipari környezetben, a robusztus, ütésálló, tartós és egyszerű telepítés előnyeivel.

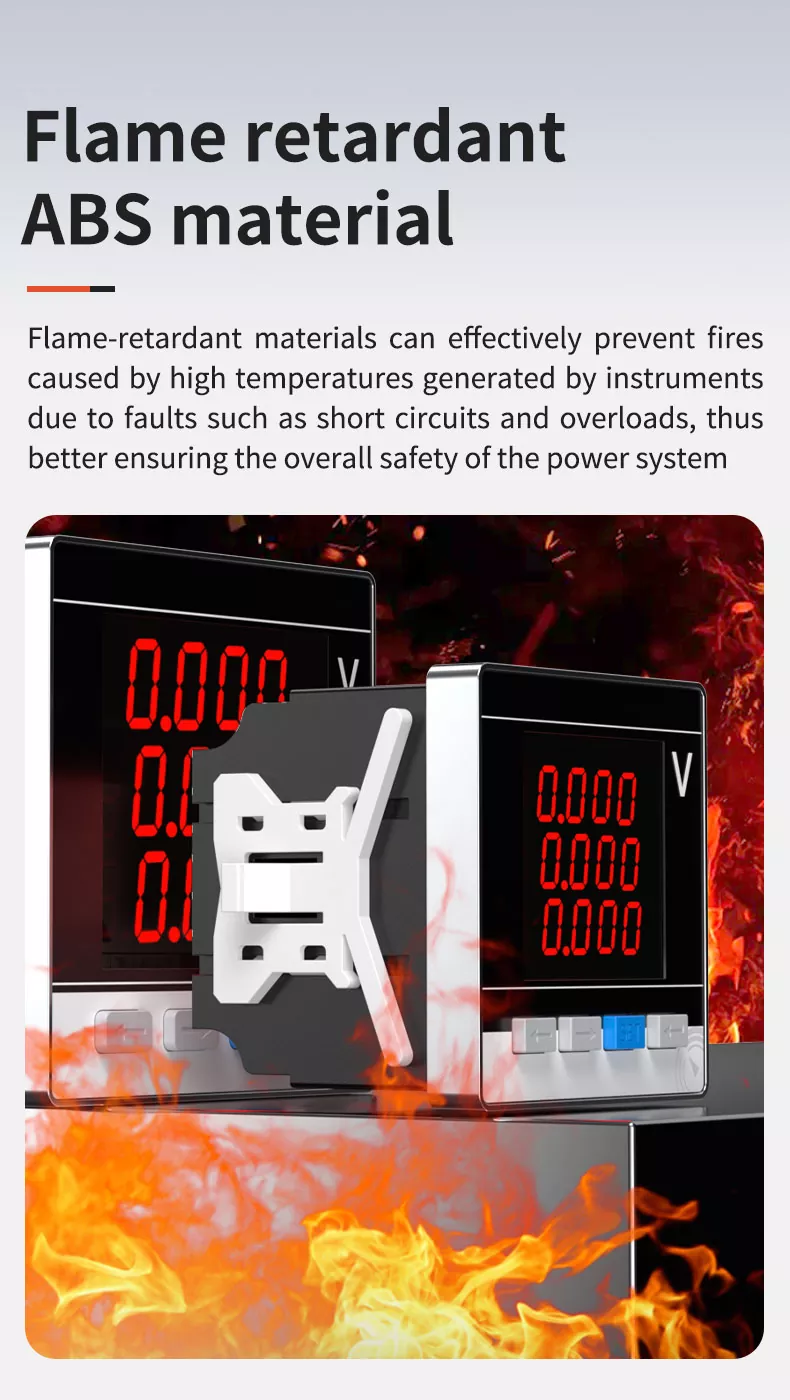

LÁGGÁTLÓ ABS ANYAG

A héj nagy teljesítményű égésgátló ABS műszaki műanyagot használ, kiváló égésgátló és szigetelő tulajdonságokkal. Hatékonyan gátolja az égést, és megakadályozza a műszerek magas hőmérséklete által okozott tüzeket olyan hibák miatt, mint a rövidzárlatok és túlterhelések, így jobban biztosítja az energiarendszer általános biztonságát. Az anyag továbbá sav- és lúgálló, olajálló és öregedésgátló, hosszú élettartammal.

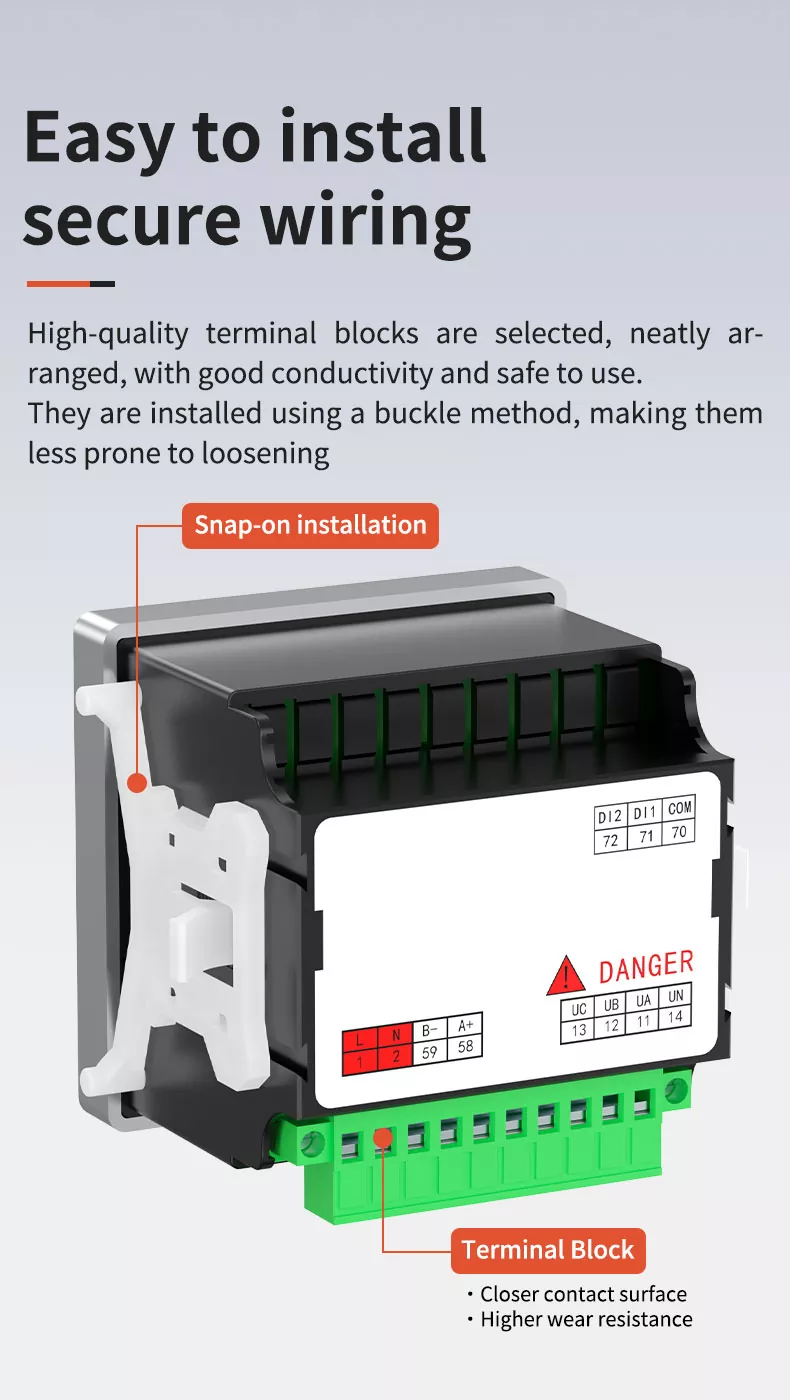

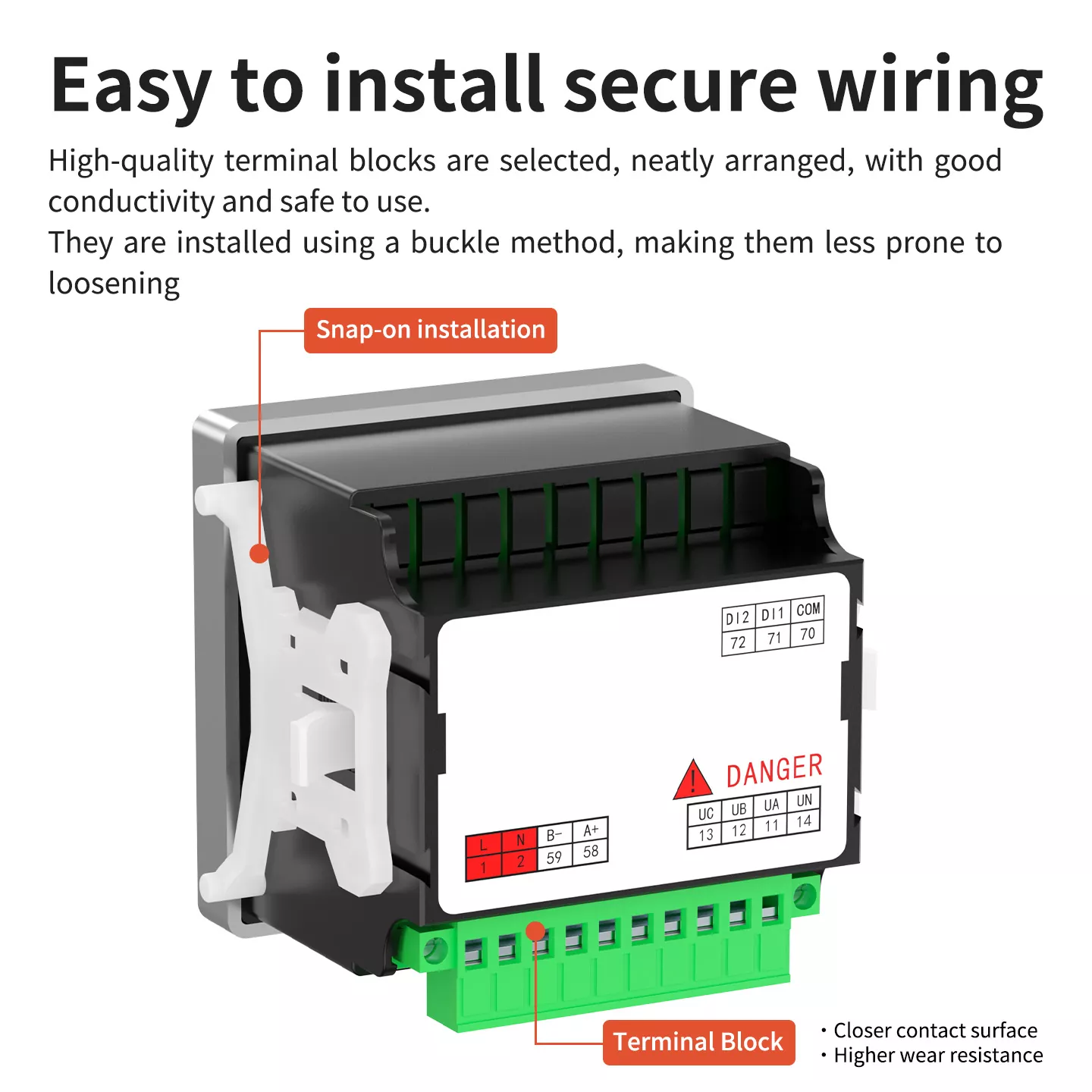

KÖNNYEN TELEPÍTHETŐ ÉS BIZTOSÍTHATÓ A Kábelezés

Kiváló minőségű sorkapcsok vannak kiválasztva, szépen elrendezve, jó vezetőképességgel és biztonságosan használhatók. Csatos (pattintható) módszerrel vannak felszerelve, így kevésbé hajlamosak a kilazulásra. A sorkapocs szorosabb érintkezési felülettel és nagyobb kopásállósággal rendelkezik, biztonságos és megbízható vezetékezést biztosítva. A rápattintható beépítési kialakítás lehetővé teszi a gyors be- és szétszerelést, nincs szükség bonyolult szerszámokra, különféle panelszerelési forgatókönyvekhez alkalmas.

TELEPÍTÉSI MÓD

1. Igazítsa a voltmérőt elölről a panelen lévő rögzítő furathoz.

2. Helyezze be a voltmérőt a rögzítőnyílásba, amíg egy szintbe nem kerül a panellel.

3. Szerelje fel a kapcsokat hátulról, hogy a voltmérőt szilárdan rögzítse a panelen.

4. Csatlakoztassa a vezetékeket a sorkapcsok elrendezési rajza és a bekötési utasítások szerint.

TERMÉK MÉRETEI

A háromfázisú LED digitális voltmérő modellek teljes választékát kínáljuk, beleértve a három általános méretet:

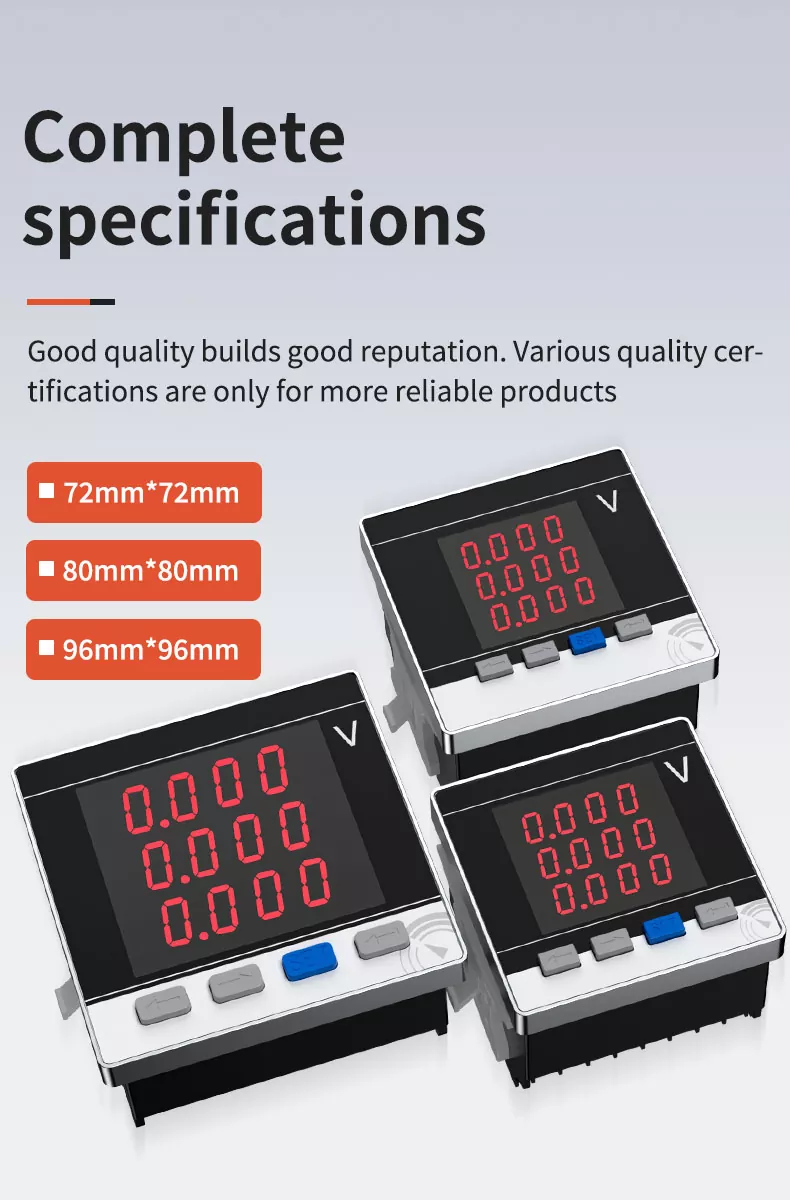

TELJES MŰSZAKI ADATOK

A jó minőség jó hírnevet épít. A különféle minőségi tanúsítványok csak a megbízhatóbb termékekre vonatkoznak. Több modell közül választhat:

• 72mm × 72mm

• 80mm×80mm

• 96mm × 96mm

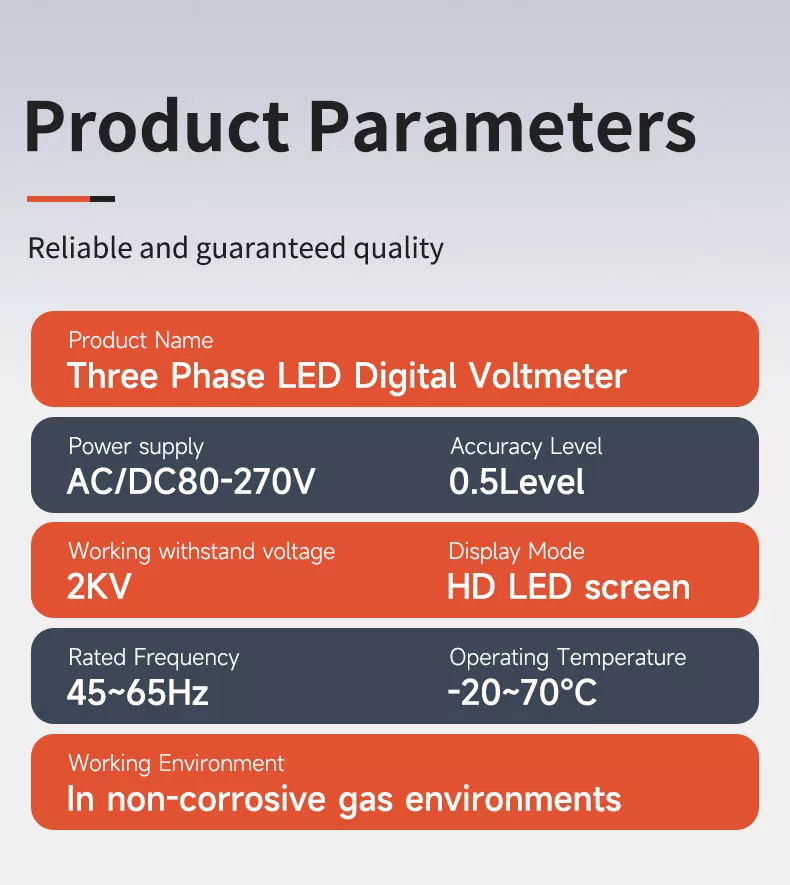

TERMÉK PARAMÉTEREI

KEZELÉS ÉS TERMINÁL ELHELYEZÉS

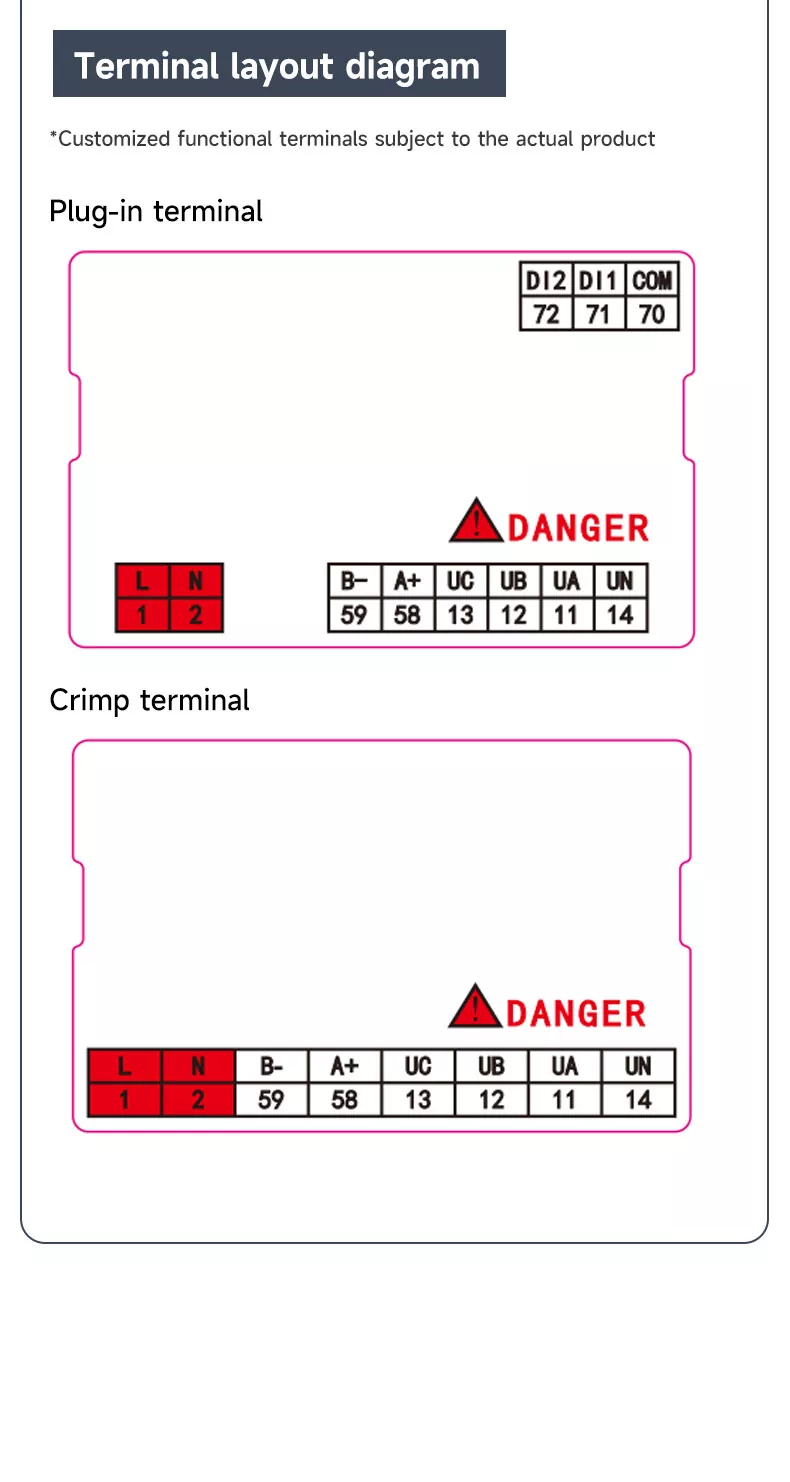

TERMINÁL ELHELYEZÉSI ÁBRA

• Csatlakoztassa a csatlakozót: Tartalmazza a segédtáp (L/N), a kommunikációs (A+/B) és a feszültség bemeneti (UA/UB/UC/UN) csatlakozókat.

• Crimp terminál: Egyszerűsített elrendezés az alapvető feszültségméréshez és tápellátáshoz, szabványos alkalmazásokhoz.

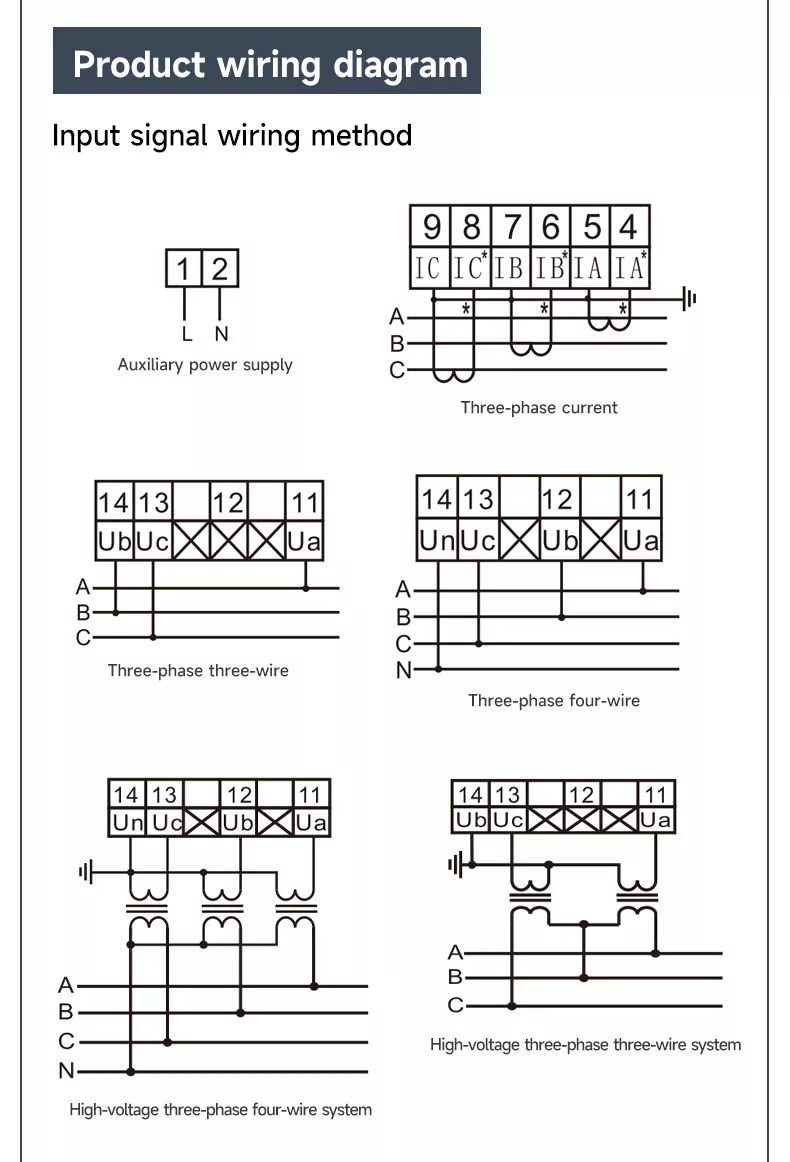

TERMÉKBEKÖTÉSI VÁZLAT

Több bekötési módot támogat:

• Háromfázisú háromvezetékes rendszer (feszültség transzformátorral vagy anélkül)

• Háromfázisú négyvezetékes rendszer (feszültség transzformátorral vagy anélkül)

• Nagyfeszültségű háromfázisú háromvezetékes/négyvezetékes rendszer (feszültségváltóval)

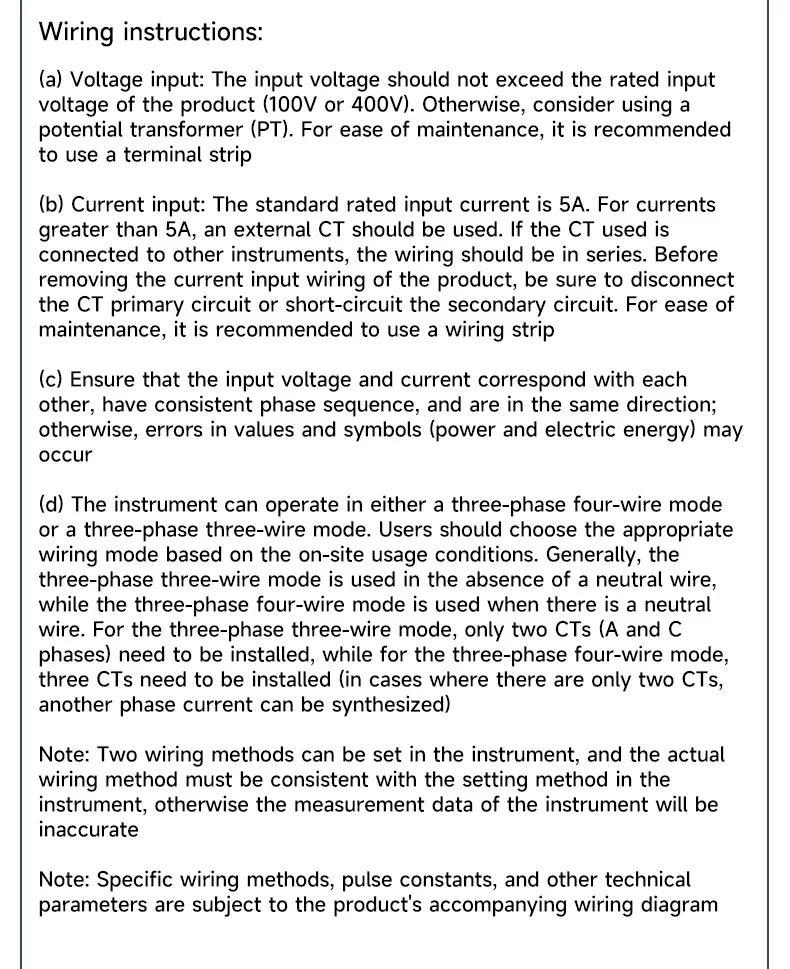

BEKÖTÉSI UTASÍTÁSOK

Feszültségbemenet: A bemeneti feszültség nem haladhatja meg a termék névleges bemeneti feszültségét (100V vagy 400V). Ellenkező esetben fontolja meg potenciáltranszformátor (PT) használatát. A karbantartás megkönnyítése érdekében sorkapocsléc használata javasolt.

Árambemenet: A szabványos névleges bemeneti áram 5A. 5 A-nál nagyobb áramok esetén külső CT-t kell használni. Ha a használt CT más műszerekhez csatlakozik, a vezetékeknek sorosan kell lenniük. Mielőtt eltávolítaná a termék árambemeneti vezetékét, ne felejtse el leválasztani a CT elsődleges áramkörét vagy rövidre zárni a szekunder áramkört.

Fázissorrend: Győződjön meg arról, hogy a bemeneti feszültség és áram megegyezik egymással, konzisztens fázissorrendűek és azonos irányúak; ellenkező esetben hibák léphetnek fel az értékekben és a szimbólumokban.

Bekötési mód: A műszer háromfázisú négyvezetékes vagy háromfázisú háromvezetékes üzemmódban működhet. A felhasználóknak a helyszíni használati feltételek alapján kell kiválasztaniuk a megfelelő bekötési módot.

HATÓSÁGI IGAZOLÁS

Háromfázisú LED digitális voltmérőnk professzionális laboratóriumi tesztelésen és tanúsításán ment át, összhangban a nemzeti és nemzetközi ipari szabványokkal. A teljes gyártási folyamat szigorú minőség-ellenőrzést hajt végre, beleértve a pontossági kalibrálást, a feszültségállósági tesztet, az öregedési tesztet és egyéb kapcsolatokat, biztosítva az egyes termékek pontosságát, biztonságát és stabilitását. A hiteles tanúsítás erős garanciát jelent a globális ügyfelek tömeges beszerzésére és a hosszú távú együttműködésre.

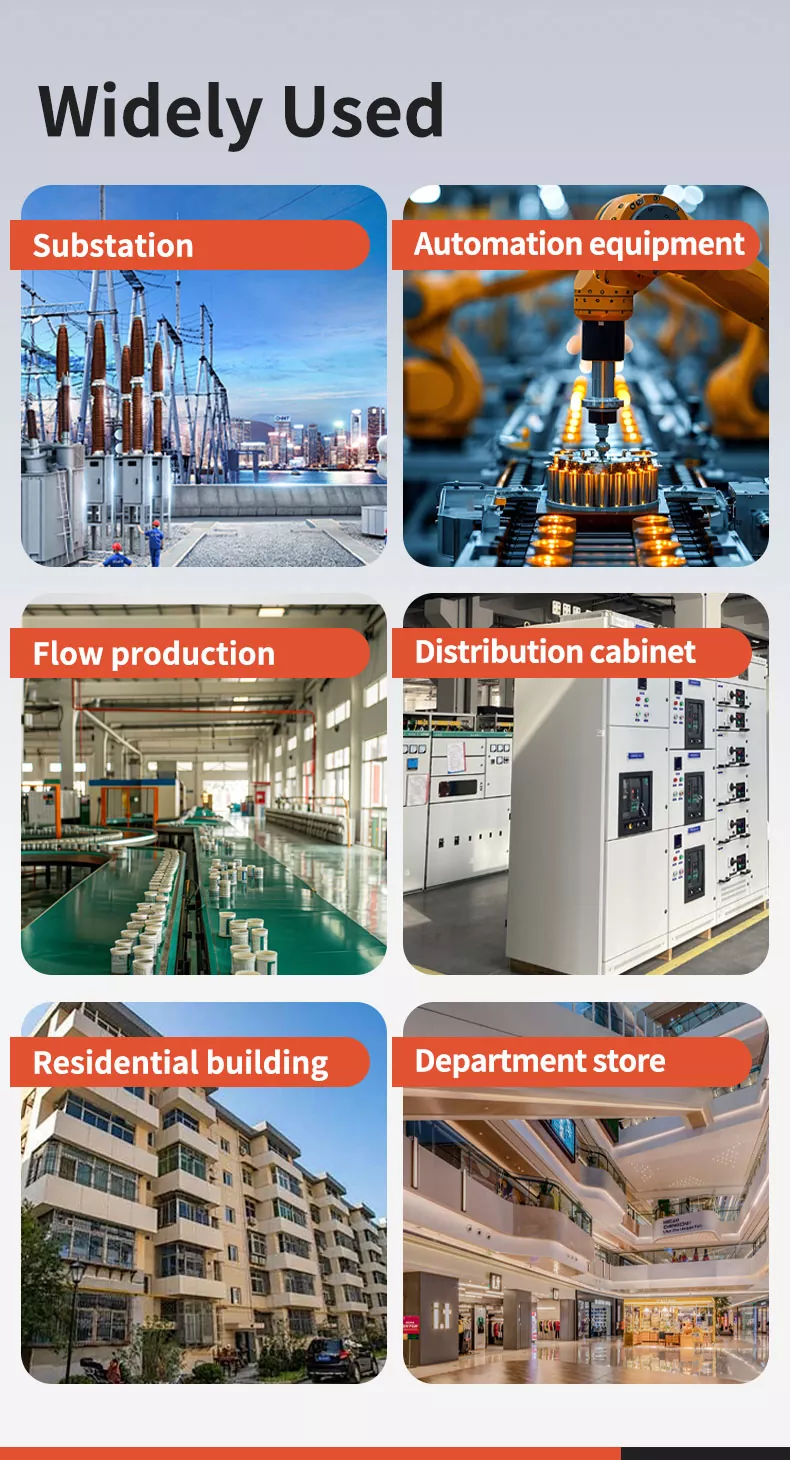

SZÉLESEN HASZNÁLT

Háromfázisú LED digitális voltmérőnket széles körben használják:

• ALÁLLOMÁS: Teljesítményfelügyelet és feszültségmérés

• AUTOMATIZÁLÓ BERENDEZÉSEK: Ipari folyamatvezérlés és feszültségfelügyelet

• FLOW PRODUCTION: Gyári energiafogyasztás figyelése és statisztika

• ELOSZTÓSZEKRÉNY: Áramelosztó rendszer feszültségmérés és védelem

• LAKÓÉPÜLET: Intelligens energiamérés és háztartási energiagazdálkodás

• ÁRUHÁZ: Kereskedelmi épületek energiafogyasztási statisztikái és elemzései

GYIK

1.MI A TERMÉK FŐ FUNKCIÓJA?

Főleg háromfázisú feszültség mérésére és felügyeletére használják váltakozó áramú áramellátó rendszerekben, programozható mérési, LED-kijelző és digitális kommunikáció funkcióival.

2. MI A PONTOSSÁGI SZINT?

0,5 szintű nagy pontosságot fogad el, amely megfelel az ipari mérési szabványoknak, és biztosítja a pontos feszültségadatgyűjtést.

3.MILYEN MÉRETEK VAN ELÉRHETŐ?

Három általános méretet kínálunk: 72mm × 72mm, 80mm × 80mm és 96mm × 96mm, a különböző telepítési igények kielégítésére.

4. MI A TELEPÍTÉSI MÓD?

Felpattintható panelre szerelhető, amely egyszerű és szilárd, alkalmas különféle elosztószekrényekhez és elektromos berendezésekhez.

5. TÁMOGATJA A DIGITÁLIS KOMMUNIKÁCIÓT?

Igen, támogatja a digitális kommunikációs funkciókat, amely képes adatfeltöltést és távfelügyeletet megvalósítani, alkalmas intelligens energiagazdálkodási rendszerekre.

6.MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A szabványos működési hőmérséklet 20–70 °C, a továbbfejlesztett modellek pedig akár 75 °C-ot is kibírnak, és különféle ipari környezetekhez alkalmasak.

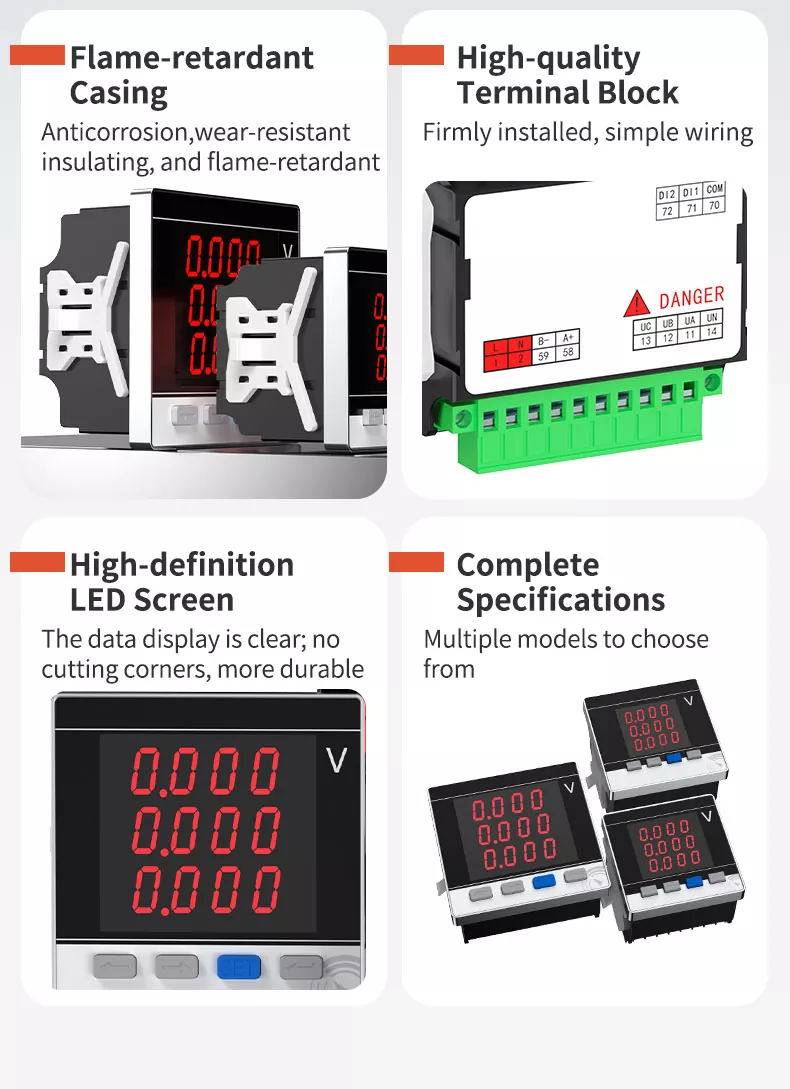

NÉGY ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• LÁNGKÉSZÍTŐ BÁZ: Korrózióálló, kopásálló, szigetelő és égésgátló, hosszú távú biztonságos használatot biztosítva.

• KIVÁLÓ MINŐSÉGŰ TERMÉKBLOKK: Szilárdan telepített, egyszerű vezetékezés, szorosabb érintkezéssel és nagyobb kopásállósággal.

• NAGY FELBONTÁSÚ LED KÉPERNYŐ: Tiszta adatmegjelenítés, vágási sarkok nélkül, tartósabb és könnyen olvasható.

• TELJES MŰSZAKI ADATOK: Több modell (72/80/96 mm) közül választhat, amelyek különböző telepítési forgatókönyvekhez alkalmasak.

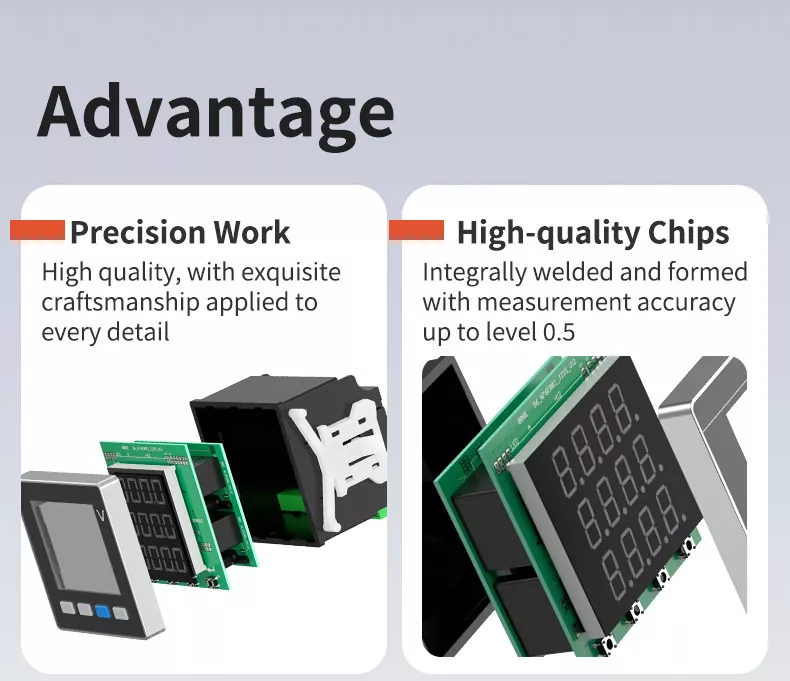

ELŐNYÖSSZEGZÉS

• PRECÍZIÓS MUNKAVÉGZÉS: Kiváló minőség, minden részletre kiterjedő kifinomult kivitelezéssel.

• KIVÁLÓ MINŐSÉGŰ FORGÁK: Beépített hegesztéssel és 0,5-ös mérési pontossággal formázva.
