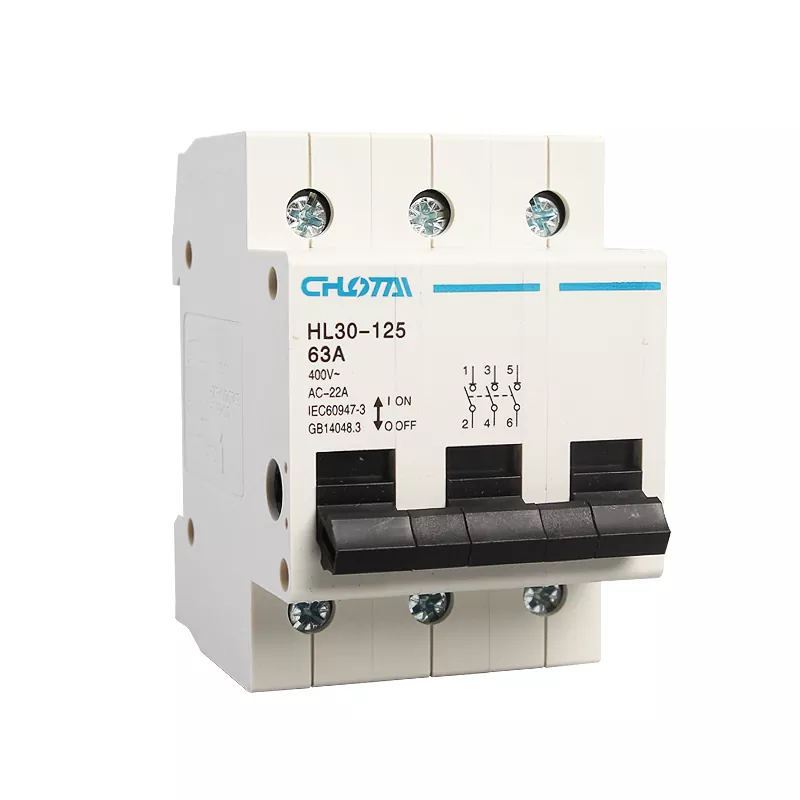

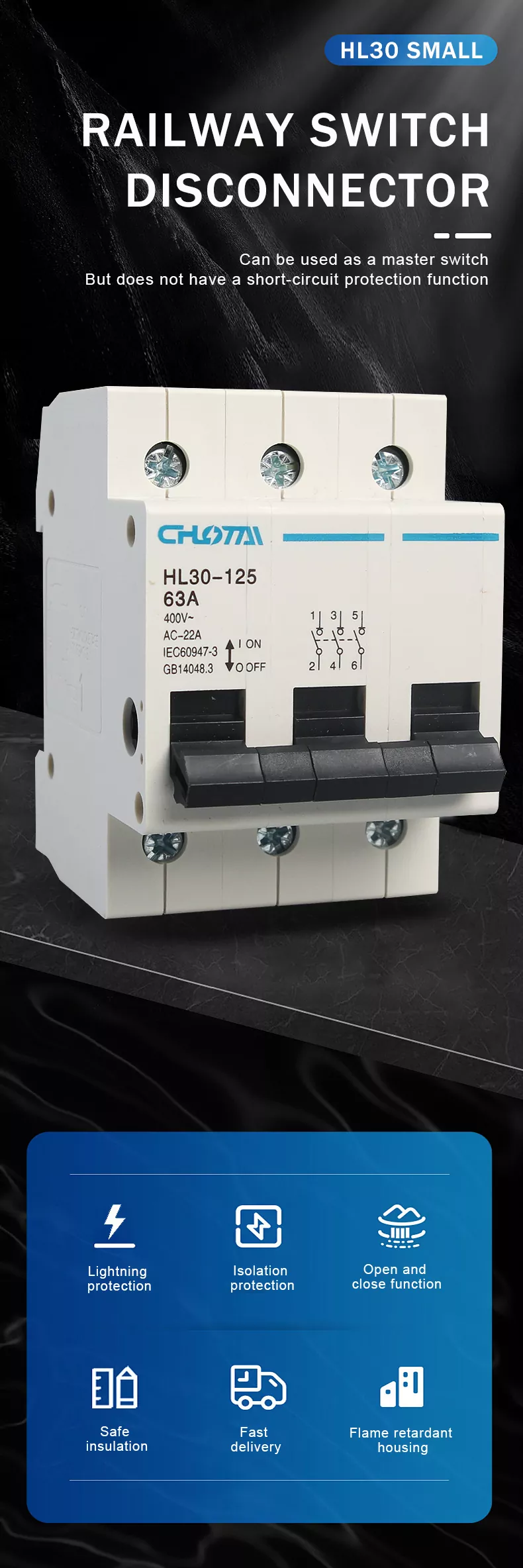

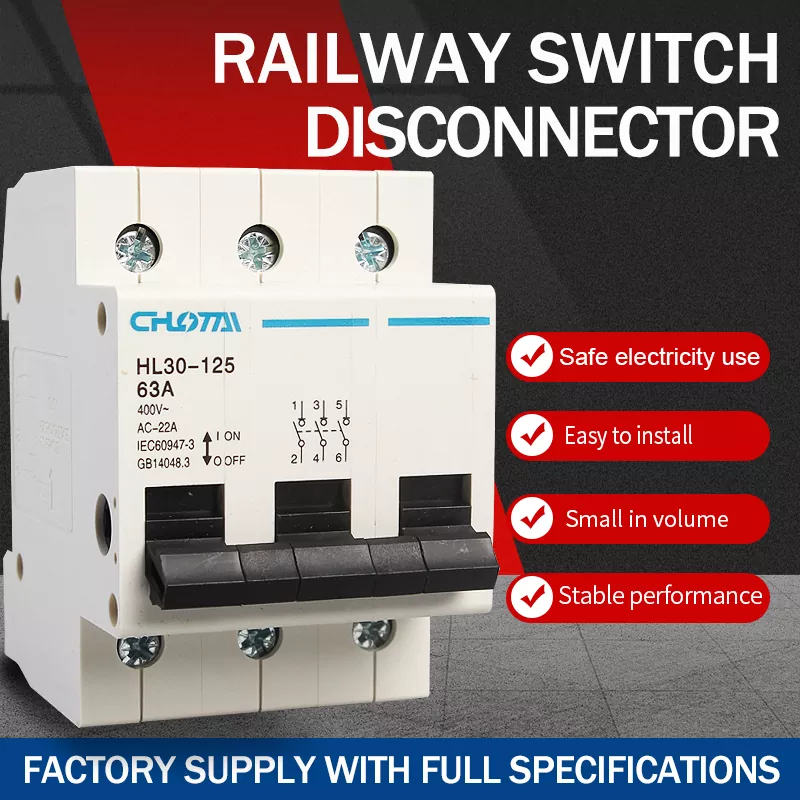

3P pólusú DIN sínes kapcsoló szakaszoló

A 3-fázisú, 400 V-os táprendszerekhez tervezett 3P pólusú DIN sínes szakaszolókapcsolónk egy nagy teljesítményű eszköz az áramkörök leválasztására és vezérlésére. Főkapcsolóként szolgál a sorkapocs-kombinációban, megbízható leválasztást és be-/kikapcsolást tesz lehetővé, miközben szivárgás elleni védelmet kínál (rövidzárlat elleni védelem nélkül).

Precíziós tervezéssel és prémium anyagokkal készült, és jellemzői:

● Szélesített D-típusú fogantyú a könnyű kezelhetőség érdekében

●Nagy kivezetések a biztonságos vezetékezésért

● Hőre keményedő ház a fokozott biztonság érdekében

Széles körben alkalmazzák elosztó szekrényekben, ipari vezérlőrendszerekben, vasúti elektromos berendezésekben és kereskedelmi áramelosztásban, stabil és biztonságos áramkör-kezelést biztosít.

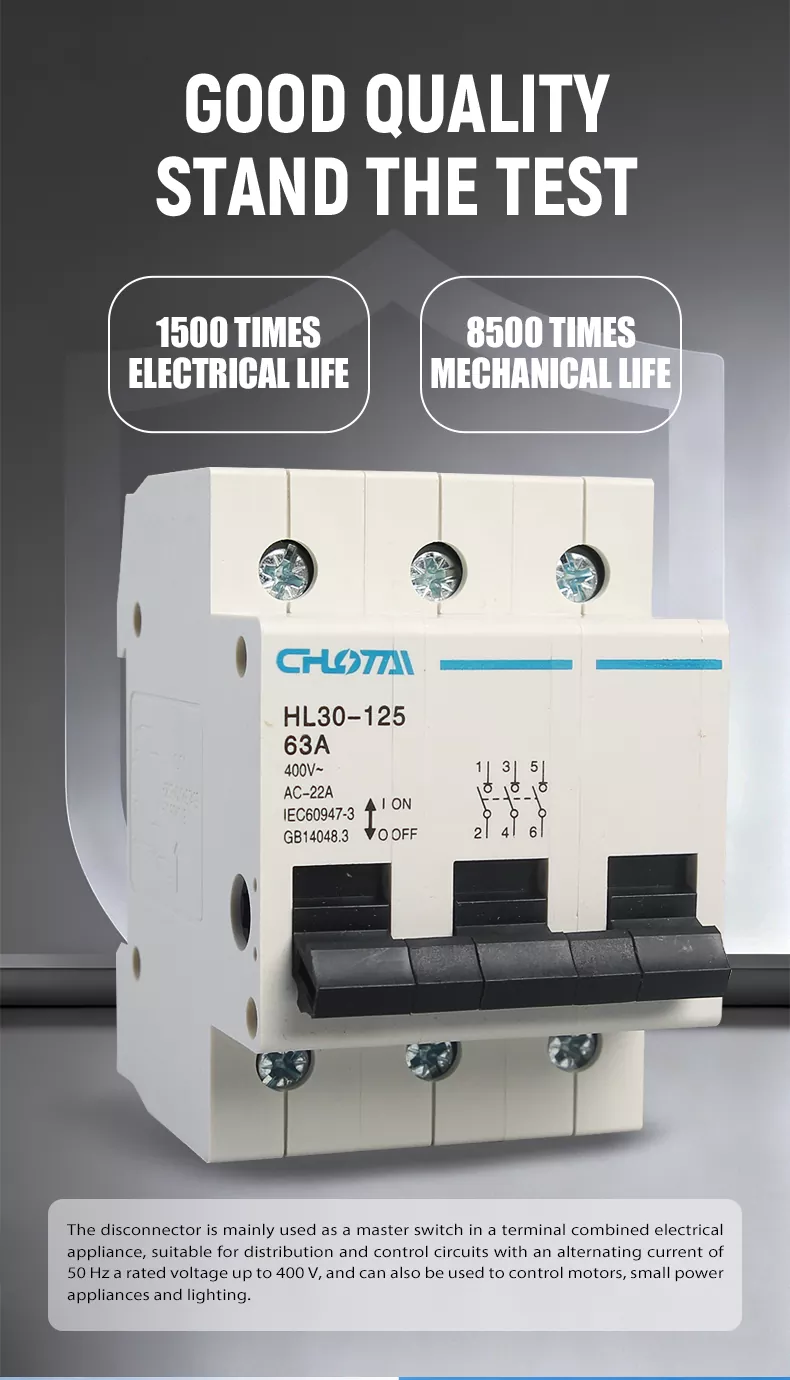

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

A HL30-125 megszakító kapcsoló minőségét teljesen továbbfejlesztették, a precíziós tervezést a teljes gyártási folyamat során alkalmazták – az anyagválasztástól a végső összeszerelésig minden alkatrész szigorúan ellenőrzött.

Főbb jellemzők:

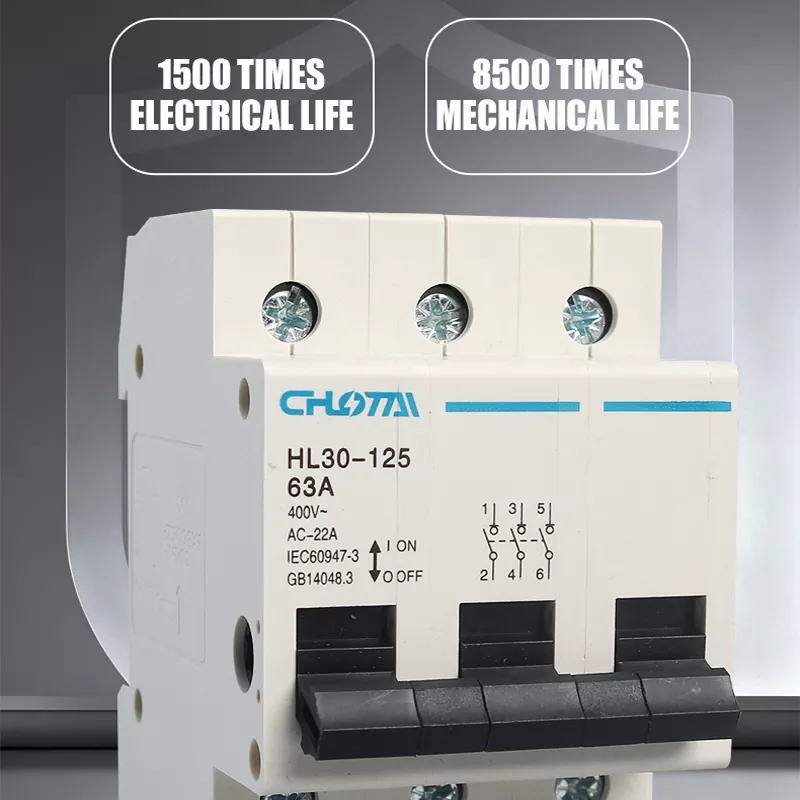

●Elektromos élettartam:1500 alkalommal; Mechanikai élettartam:8500 alkalommal

● PC hőre keményedő ház kiváló hő-, ütésállósággal és önkioltó tulajdonságokkal

●Nagy vezetőképességű réz csatlakozók a stabil áramátvitel érdekében

●Minden egység szigorú öregítési, szigetelési és mechanikai teljesítményvizsgálaton esik át a kiszállítás előtt, ami biztosítja a megbízható, hosszú távú működést igényes ipari és vasúti környezetben.

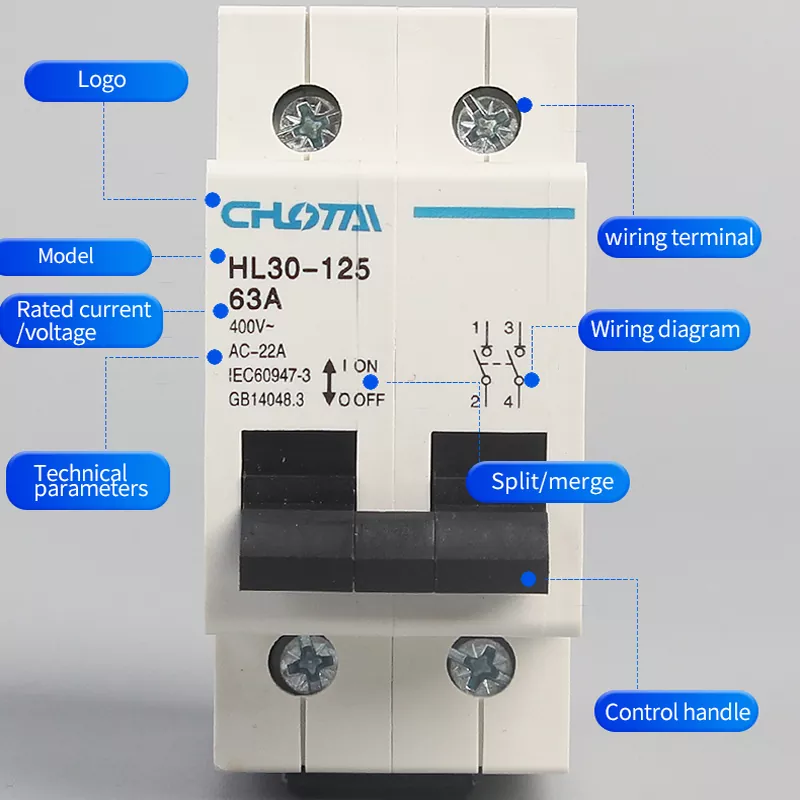

SZERKEZETI ELEMZÉS

A HL30-125 vasúti kapcsolószakaszoló kompakt és tudományos felépítéssel rendelkezik, amely 6 fő összetevőt tartalmaz:

1. BŐVÍTETT D-TÍPUSÚ FOGANTYÚ: Ergonomikus görbület, amely megfelel az emberi szokásoknak, javítja a működési kényelmet és intuitív be-/kikapcsolást.

2. NAGY INTERFÉSZ TERMINÁLOK: A kiváló minőségű réz csatlakozók hatékonyan megakadályozzák a törést és a szivárgást, biztonságos vezetékezést és alacsony veszteséget biztosítva.

3. HŐRE RAJTÓ SHELL: PC lángálló anyag hőálló, ütésálló és önkioltó tulajdonságokkal, megbízható biztonsági védelem.

4. VEZETŐSÍN CSAT: Kényelmes, gyors és egyszerű bepattintható működés DIN35mm szabványos sínre szereléshez.

5. KEZELÉSI TERMINÁL PORT: Nagy vezetőképességű réz vezetékek kapcsok, amelyek gyors áramkimenetet és erős túlterhelési kapacitást biztosítanak.

6. OSZTÁSI/EGYESÍTŐ KAPCSOLÓ: Pontos áramkör felosztás/egyesítés vezérlés, amely támogatja a rugalmas áramkör kezelést és karbantartást.

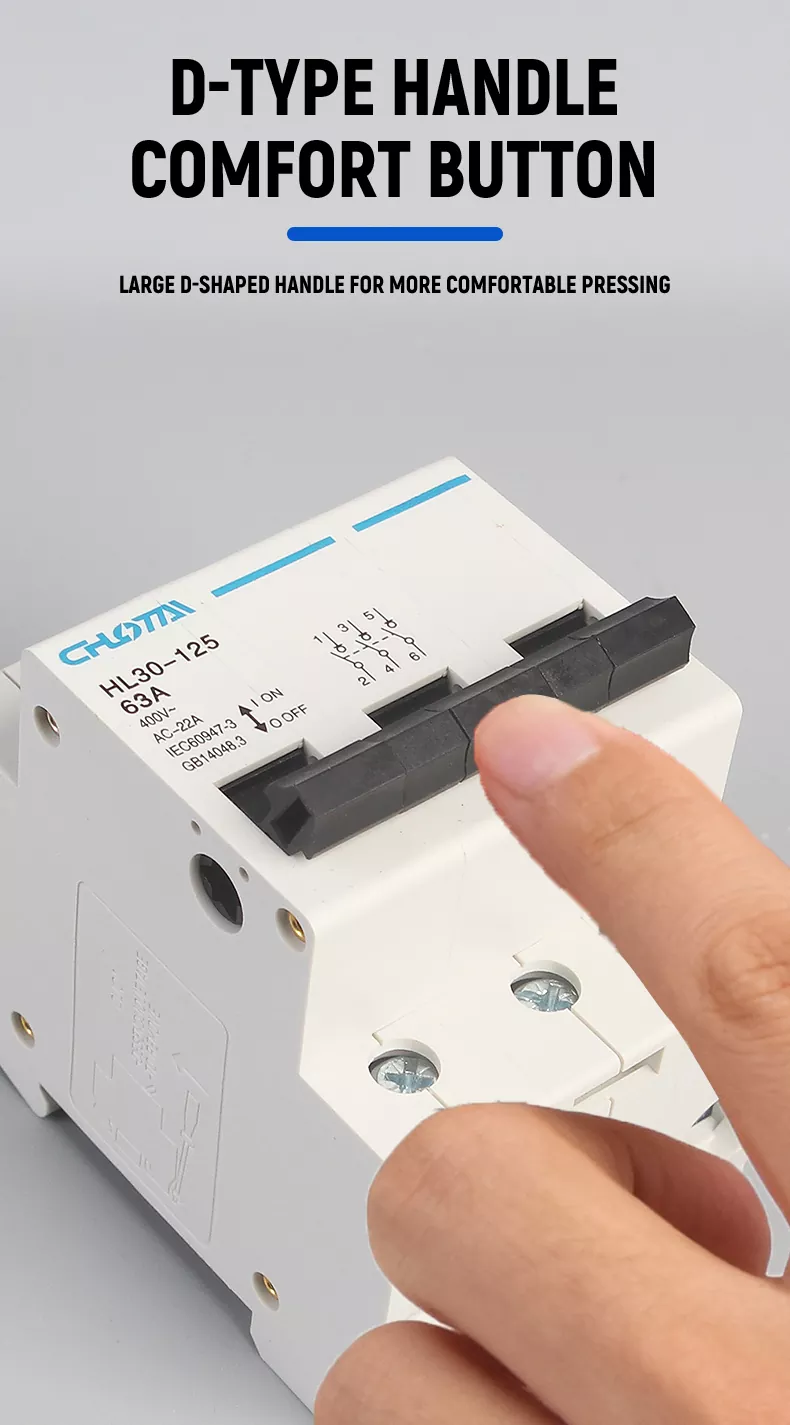

ERGONOMIKUS D-TÍPUSÚ FOGANTYÚ A KÉNYELMES MŰKÖDÉSÉRT

Nagy D-alakú kiszélesített fogantyúval van felszerelve, amelyet az emberi működési szokásokhoz terveztek. Az ívelt fogantyú görbülete javítja a működési kényelmet, csökkenti a fáradtságot a gyakori váltás során. A fekete nagy szilárdságú fogantyú az kopásálló és strapabíró, egyértelmű on/off jelölésekkel, így könnyen kezelhető különféle munkakörnyezetekben.

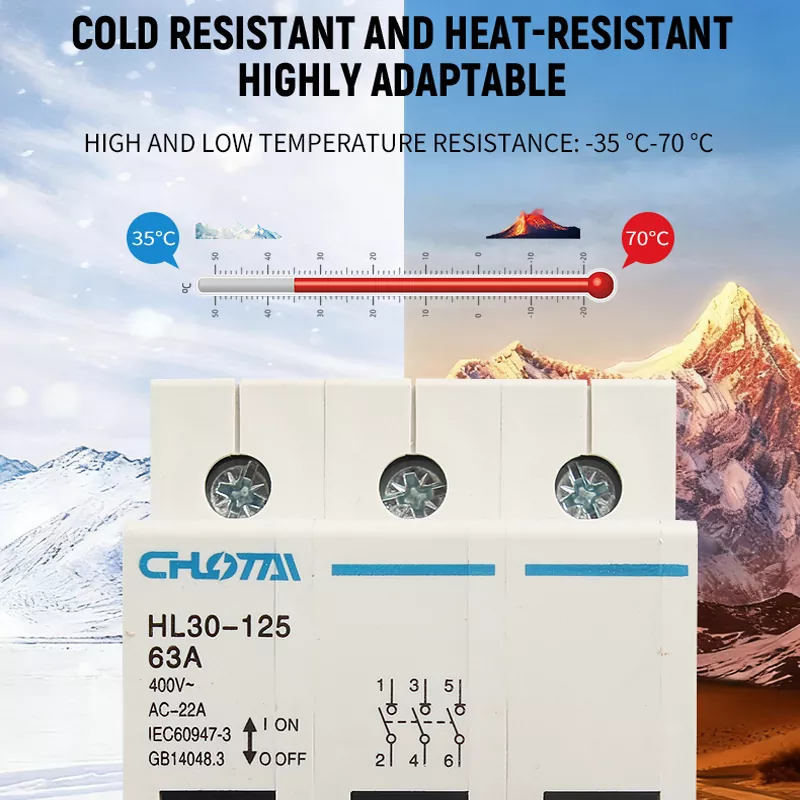

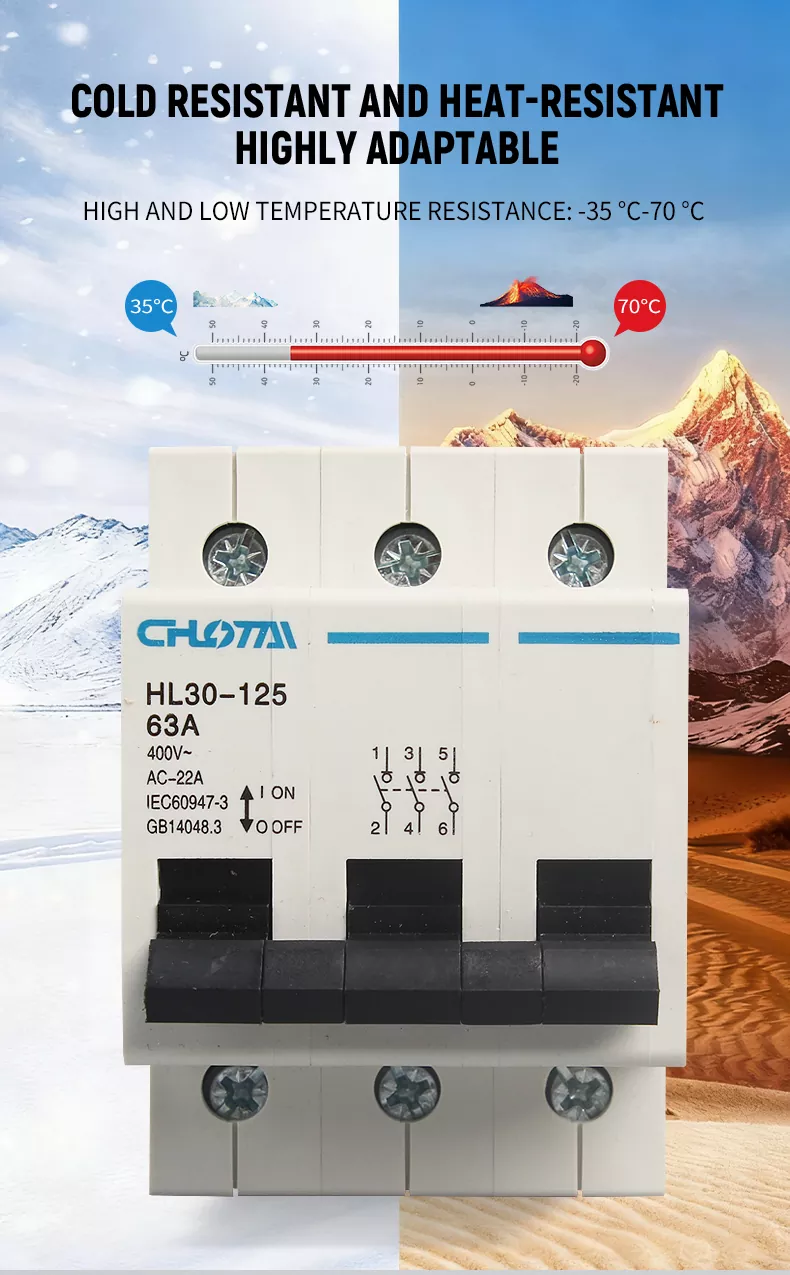

SZÉLES HŐMÉRSÉKLET ALKALMAZHATÓSÁG

A HL30-125 leválasztó kapcsoló kiváló magas és alacsony hőmérsékleti ellenállással rendelkezik, üzemi hőmérséklettel tartománya-35°C és 70°C között. Stabilan működik szélsőséges hidegben (alpesi régiók) és magas hőmérsékleten (sivatag, ipari műhelyek) környezetbe, megbízható szigetelést és szabályozási teljesítményt biztosítva minden éghajlati körülmény között.

TERMÉKEINK VS. EGYÉB TERMÉKEK

ALAPVETŐ ELŐNY

1. ELIZOLÁLÁS ÉS SZIVÁRGÁSVÉDELEM: Megbízható áramkör-leválasztás, hatékonyan megelőzi a szivárgási veszélyeket és biztosítja a biztonságos energiahasználatot.

2.LÁNGKÉSZÍTŐ HÉJ: Nagy szilárdságú PC hőre keményedő anyag, amely megakadályozza az égést és megakadályozza a tüzet.

3.EGYSZERŰ TELEPÍTÉS: Szabványos DIN35mm-es sínre szerelés, bepattintható csatos kivitel, gyors és szerszámmentes szerelés.

4.HOSSZÚ SZOLGÁLTATÁSI ÉLET: 1500 elektromos ciklus és 8500 mechanikus ciklus, tartós, hosszú távú használatra.

5. SZÉLES ALKALMAZÁSI KÖR: Alkalmas 3-fázisú 400 V-os rendszerekhez, főkapcsolóként használható a sorkapocs-kombinációban.

6. MEGFELELŐ TANÚSÍTVÁNY: Megfelel az IEC60947-3 és GB14048.3 nemzetközi szabványoknak, garantálva a minőséget és a biztonságot.

ERŐS ÉS LÁNGKÉSZÍTŐ SHELL

A héj nagy teljesítményű PC égésgátló hőre keményedő műanyagból készült, sima és sorjamentes felülettel finom feldolgozás után. Kiváló hőállósággal, ütésállósággal és önkioltó tulajdonságokkal rendelkezik, hatékonyan megelőzi az áramköri rendellenességek okozta tüzeket. Az anyag öregedés- és korrózióálló, hosszú távú biztonságos használat biztosítása különféle komplex ipari és vasúti környezetben.

NAGY VEZETÉSŰ TERMINÁLOK ÉS KÖNNYŰ BEKÖTÉS

Nagy, nagy vezetőképességű réz vezetékcsatlakozókkal szerelve, amelyek nyomólemezes huzalozási lap kialakítást alkalmaznak. A nagy Az interfész térben vastag vezetékek helyezkednek el, biztonságos és szilárd vezetékezést biztosítva, hatékonyan megelőzve a törést és szivárgás. A terminálok erős túlterhelési kapacitással rendelkeznek, csökkentve az áramveszteséget és stabil áramátvitelt biztosítanak.

SZABVÁNYOS DIN SÍNSZERELÉS

Univerzális DIN35mm szabványos vezetősínre szerelhető, kényelmes bepattintható csattal. Ez kompatibilis minden szabványos elosztó szekrényekkel, elektromos vezérlődobozokkal és vasúti berendezésekkel, ami gyors, szerszámmentességet tesz lehetővé telepítés és szétszerelés, gyors telepítésre alkalmas különféle áramelosztási forgatókönyvekben.

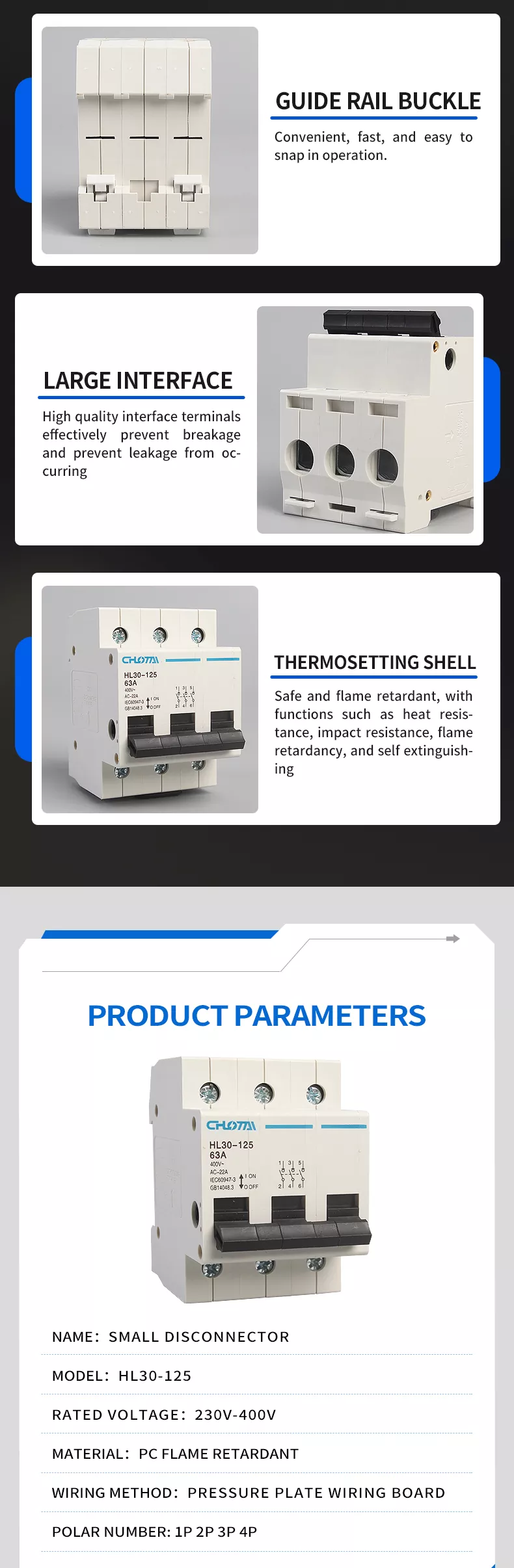

TERMÉK PARAMÉTEREI

KIVÁLASZTÁSI ÚTMUTATÓ

1. Hogyan válasszunk pólusszámokat (P-szám)?

• 1P: Egypólusú, 1 pozíciós, 1 feszültség alatt álló vezetékhez (nincs nulla vezeték).

• 1P+N: Egypólusú kétpólusú, 1 állású, 1 feszültség alatti + 1 nulla vezetékhez.

• 2P: Duplapólusú, 2 állású, 1 feszültség alatt álló + 1 nulla vezetékhez (vagy 2 feszültség alatt álló vezetékhez).

• 3P: Három pólusú, 3 állású, 3 feszültség alatt álló vezetékhez (ez a termék 3 fázisú 400 V-os rendszerekhez alkalmas).

• 4P: Négypólusú, 4 állású, 3 feszültség alatt álló vezetékhez + 1 nulla vezetékhez.

2. Hogyan válasszuk ki az áramot?

A megszakító kapcsoló névleges áramát igazítsa a rézhuzal keresztmetszetéhez és terhelje a teljesítményt, hogy elkerülje a túlmelegedést ill berendezés károsodása. Lásd az alábbi táblázatot:

Megjegyzés: A túlmelegedés elkerülése érdekében a leválasztó kapcsolót hozzá kell illeszteni a vezetékhez és az elektromos áramhoz égés vagy berendezés meghibásodása.

SZÉLESEN HASZNÁLT

A HL30-125 3P vasúti kapcsoló szakaszolónkat széles körben használják:

• VASÚTI RENDSZEREK: Vasúti jelzővezérlés, mozdonyok áramelosztása és állomási elektromos rendszerek.

• IPARI BERENDEZÉSEK: Gyári műhely motorvezérlés, elosztószekrény főkapcsoló és gyártósor teljesítményszabályozás.

• KERESKEDELMI ÉPÜLETEK: Irodaház, bevásárlóközpont és szállodai áramelosztó főkapcsoló.

• LAKÁSMÉRNÖK: Sokemeletes lakossági elosztódoboz, többfázisú tápegység vezérlés.

• TERMINÁL KOMBINÁCIÓS BERENDEZÉS: Főkapcsoló a sorkapocs-kombinációban, amely biztosítja az áramkör biztonságos leválasztását.

GYIK

1. MI A 3P HL30-125 KAPCSOLÓDÓ FŐ FUNKCIÓJA?

Főleg afőkapcsoló terminálkombinációban, megbízhatóságot biztosítvaszigetelésvédelem , szivárgás elleni védelem, és az áramkör be/ki vezérlése. Nem rendelkezik rövidzárlatvédelmi funkcióval, 50 Hz-es váltakozó áramú tápellátásra alkalmas 400 V-ig terjedő rendszerek, elosztó áramkörökben, motorvezérlésben és kis teljesítményű készülékek világítási rendszereiben.

2. MELYEK A TERMÉK FŐ MŰSZAKI ADATAI?

Ez egy 3P 63A modell, 400 V~ névleges feszültséggel, 1500-szoros elektromos élettartammal, 8500-szoros mechanikai élettartammal, és -35°C és 70°C közötti üzemi hőmérséklet-tartományban. Támogatja az 1P/2P/3P/4P opcionális pólusszámokat.

3. MILYEN TELEPÍTÉSI MÓDSZERT ALKALMAZ EL?

TámogatjaDIN35mm szabványos vezetősín rögzítés bepattintható csatos kialakítással. A telepítés gyors, szerszámmentes, és kompatibilis az összes szabványos disztribúcióval szekrények és elektromos berendezések.

4. VAN-E SZIVÁRGÁS- ÉS VILLÁMVÉDELMI FUNKCIÓK?

Igen, fel van szerelve beépítettszivárgás elleni védelem ésvillámvédelem funkciókat, hatékonyan védve az áramköröket a szivárgásveszélytől és a villámlás okozta túlfeszültség-károsodástól.

5. MILYEN ANYAGBÓL KÉSZÜLT A HÉJ, ÉS MILYEN ELŐNYEI VAN?

A héj anyagaPC égésgátló hőre keményedő műanyag, amely hőálló, ütésálló, lángálló és önkioltó tulajdonságokkal rendelkezik. Az is öregedés- és korrózióálló, hosszú távú biztonságos használatot biztosít zord környezetben.

6. MILYEN TANÚSÍTVÁNYOK VAN EZ A TERMÉK?

A HL30-125 szakaszolókapcsolónk megfelel aIEC60947-3 ésGB14048.3 nemzetközi szabványoknak, biztosítva a minőséget, a biztonságot és a megbízhatóságot a globális piacokon.
