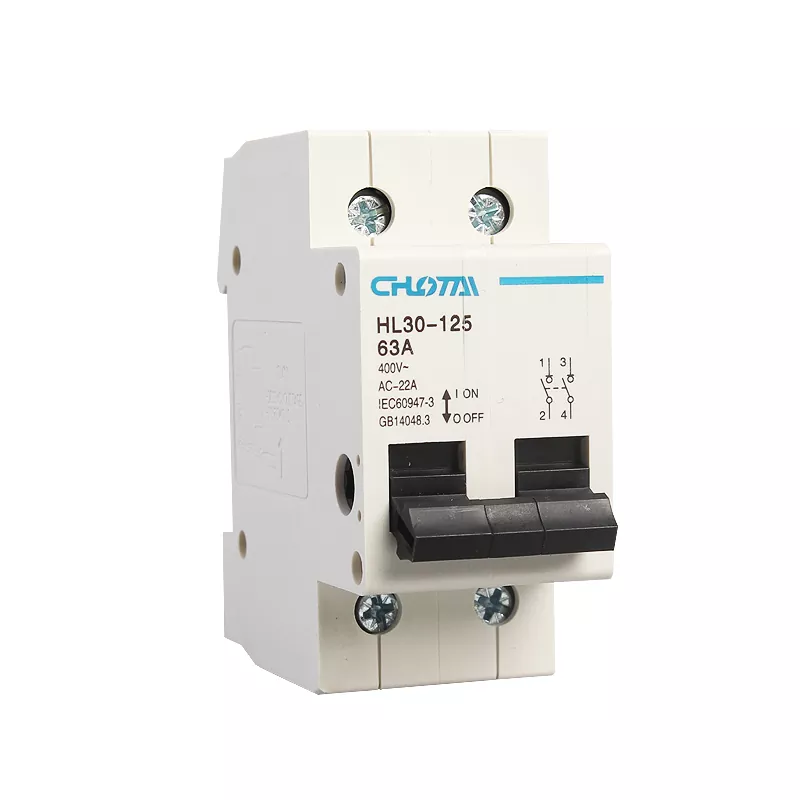

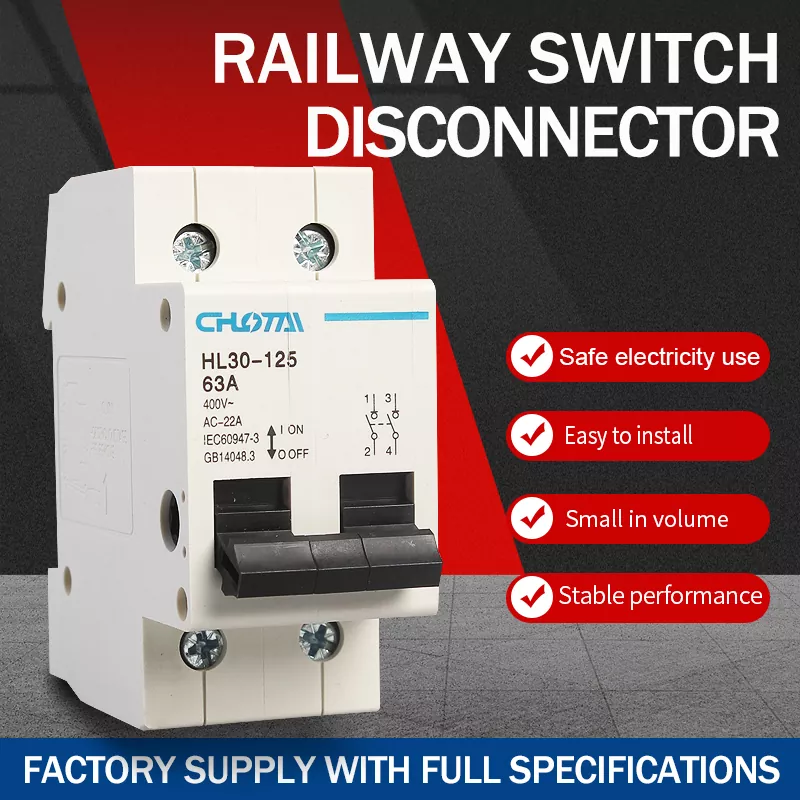

2P pólusú DIN sín kapcsoló szakaszoló

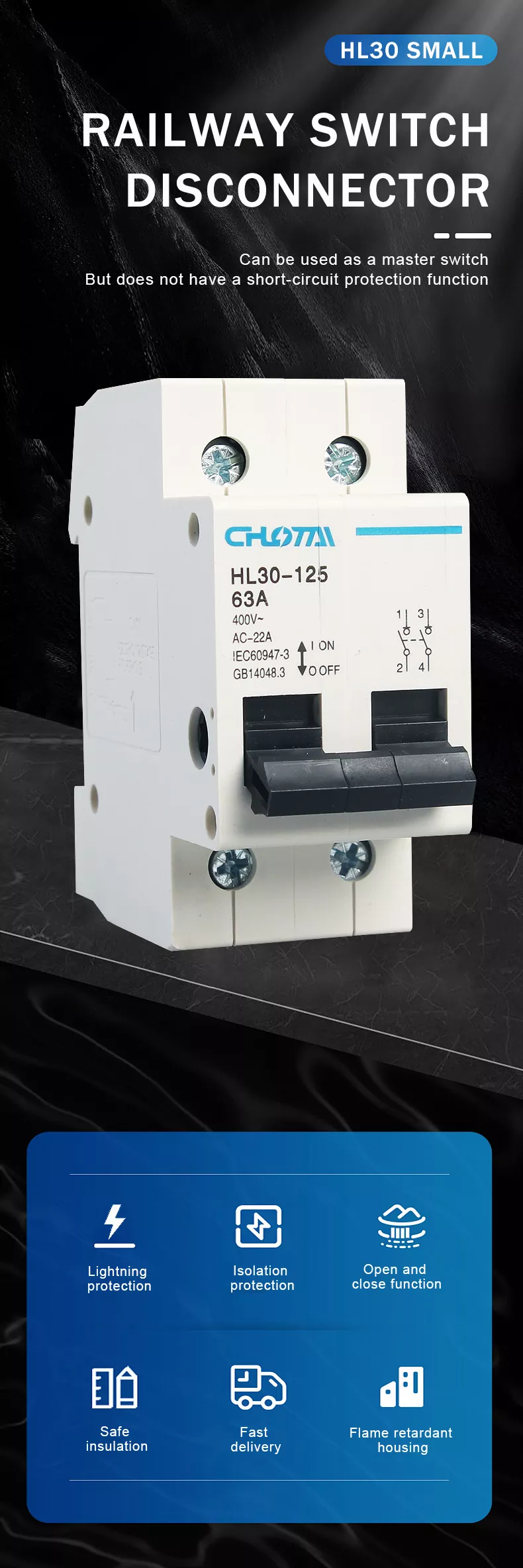

A 2P pólusú DIN sínkapcsoló szakaszolónk egy nagy teljesítményű áramkör-leválasztó eszköz, amelyet 230 V/400 V AC feszültséghez terveztek. 50 Hz-es energiarendszerek. Főkapcsolóként működik a terminálkombinációs elektromos készülékekben, megbízhatóságot biztosítva szigetelésvédelem elosztó- és vezérlőáramkörökhöz, motorvezérléshez, kis teljesítményű készülékekhez és világításhoz rendszerek. A precíziós tervezés és a lángálló anyagok alkalmazása stabil teljesítményt és hosszú élettartamot biztosít életet. A szakaszoló nem rendelkezik rövidzárlatvédelmi funkcióval, a biztonságos áramkör-leválasztásra és a kézi vezérlésre összpontosít be/ki vezérlés. Széles körben használják lakossági, kereskedelmi és ipari áramelosztási forgatókönyvekben, biztosítva megbízható áramkör leválasztás és vezérlés.

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

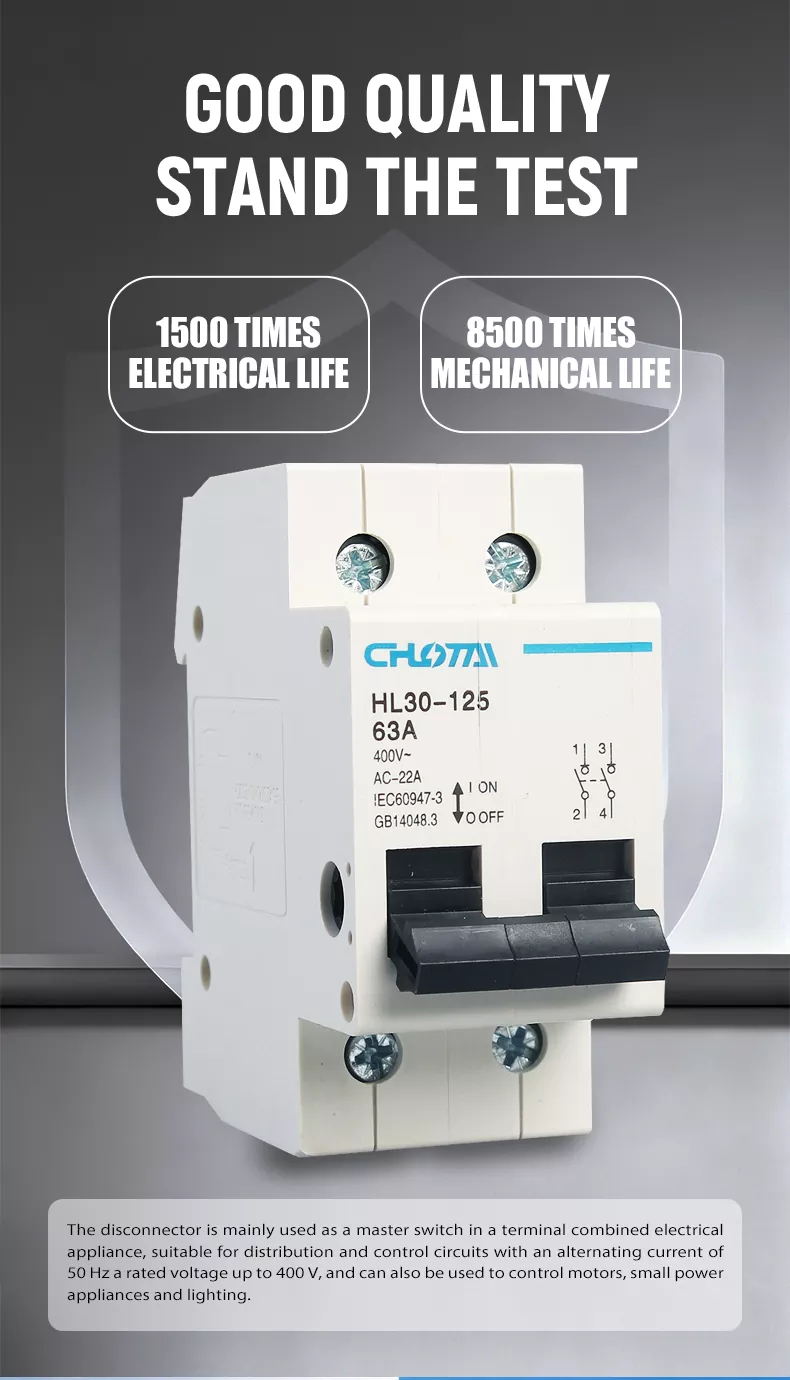

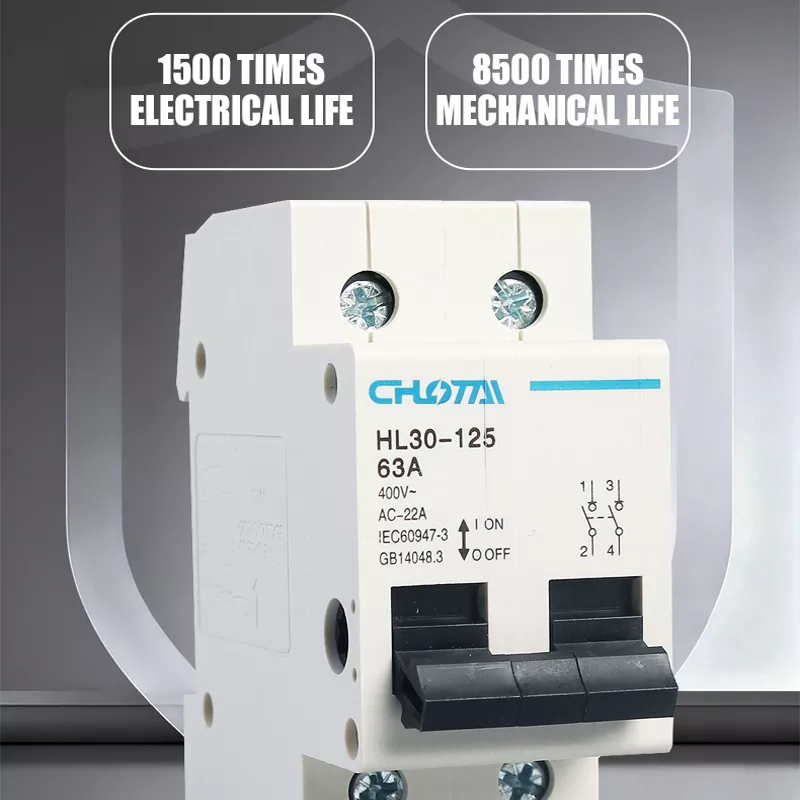

HL30-125 2P szakaszolónk teljes minőségi frissítésen esett át. Precíziós tervezés, belülről kifelé, mindegyik az alkatrészt az anyagválasztástól a végső összeszerelésig gondosan ellenőrizzük. Kiváló minőségű réz érintkezőket használunk és fejlett szerkezeti kialakítás a megbízható áramköri leválasztás és a stabil teljesítmény biztosítása érdekében. A héj anyaga nagy szilárdságú, hőre keményedő PC égésgátló anyag, amely hőálló, ütésálló és önkioltó. Minden termék szigorú elektromos élettartam-vizsgálaton (1500 ciklus) és mechanikai élettartam-teszten esik át (8500 ciklus) a gyár elhagyása előtt. Hosszú ideig stabilan működik szélsőséges hőmérsékleti környezetben, erősebb biztonsági teljesítménnyel és hosszabb élettartammal.

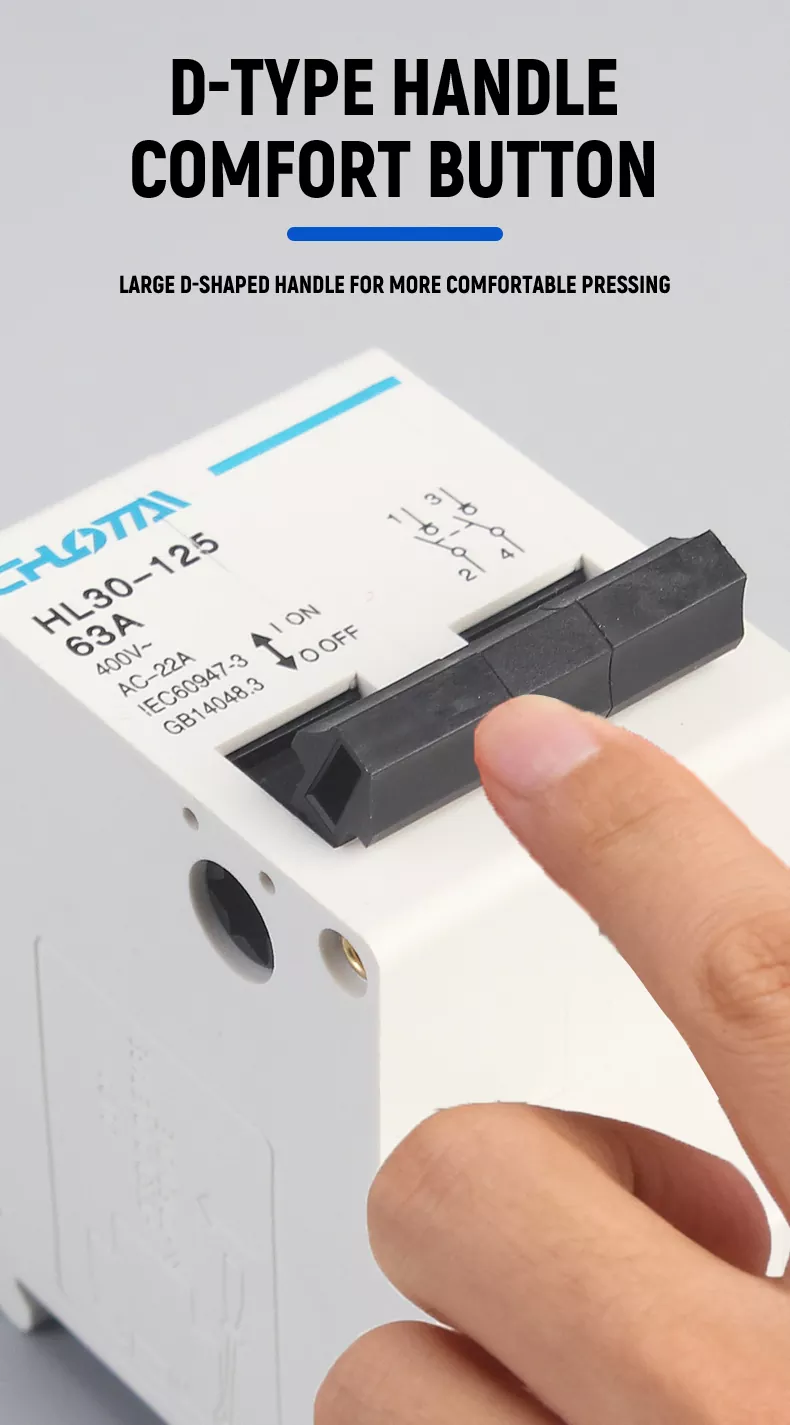

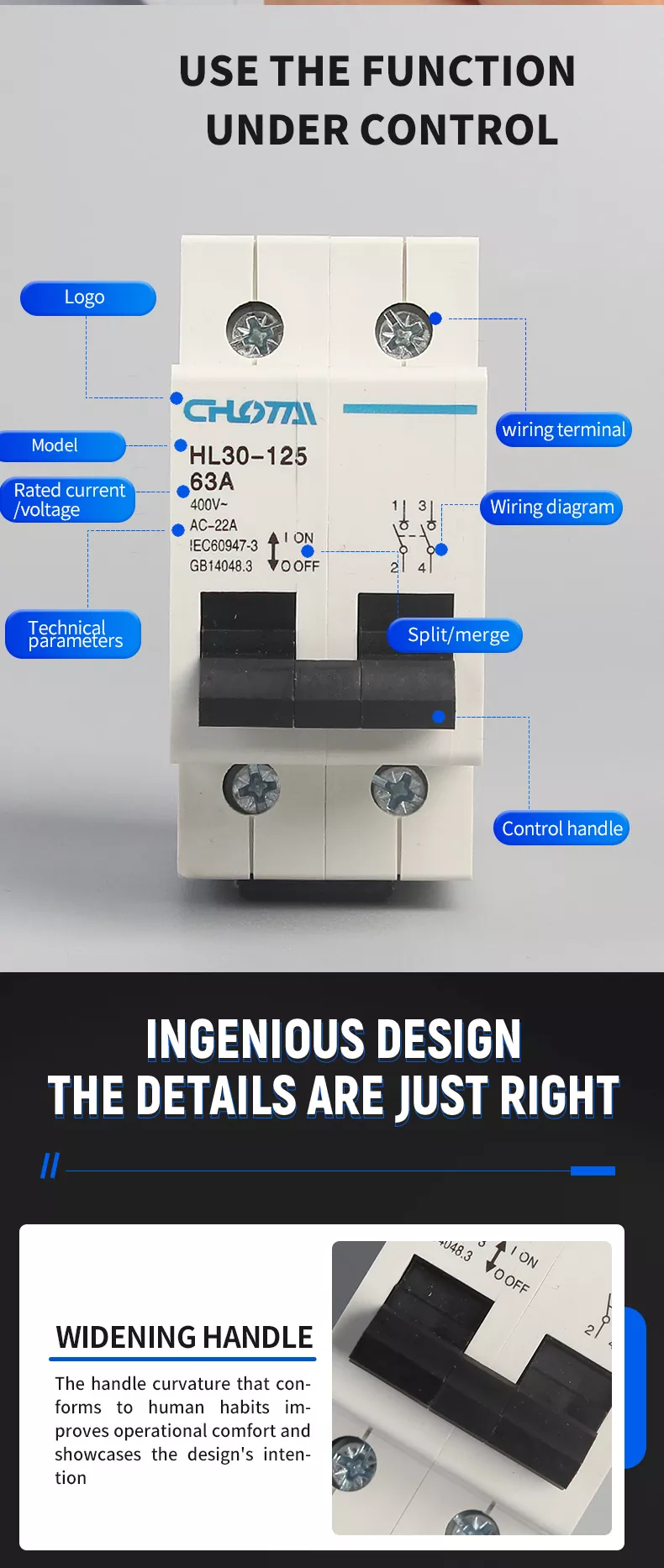

ERGONOMIKUS D-TÍPUSÚ FOGANTYÚ A KÉNYELMES MŰKÖDÉSÉRT

Szakaszolónk nagy, kiszélesített D alakú kezelőkarral van felszerelve. Az ívelt kialakítás illeszkedik az emberi működéshez szokásait, kényelmes fogást és zökkenőmentes kapcsolási műveletet biztosítva akár kesztyűs kézzel is. Hatékonyan csökkenti működési fáradtság a gyakori kapcsolás során, ami megkönnyíti és kényelmesebbé teszi az áramkör napi vezérlését.

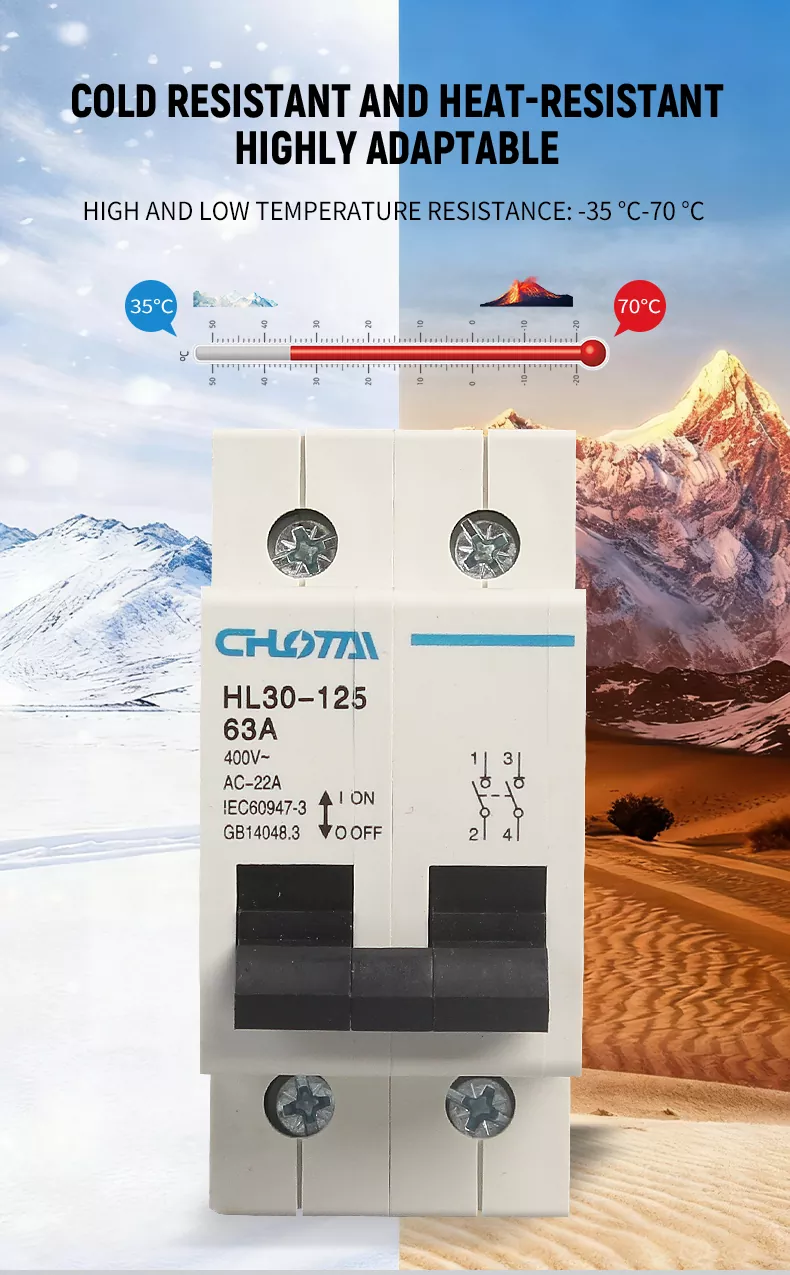

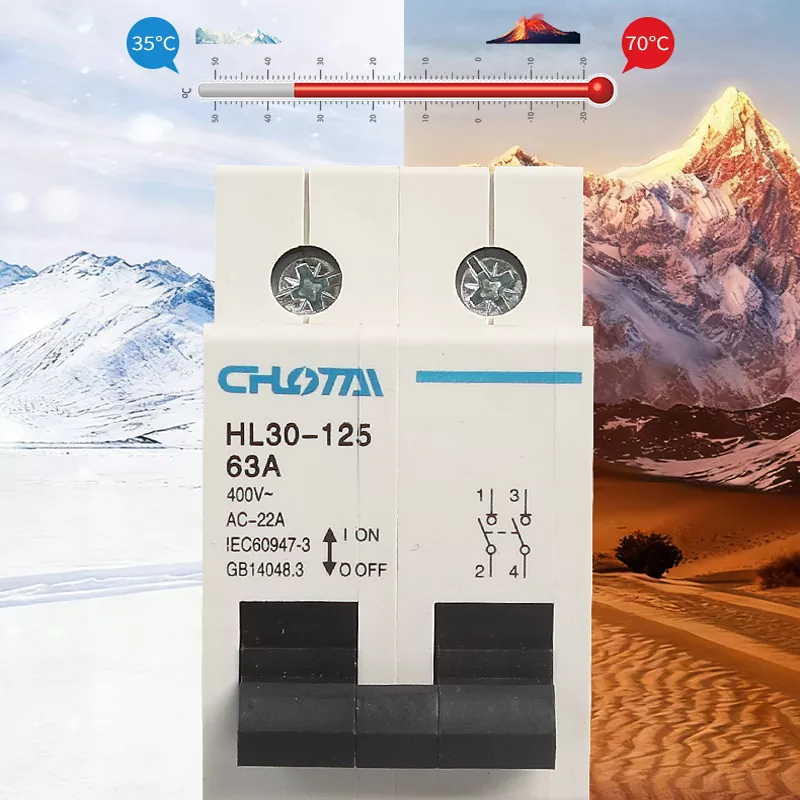

EXTRÉM HŐMÉRSÉKLET ELLENÁLLÁS ÉS NAGY ALKALMAZHATÓSÁG

A zord környezetnek is ellenálló HL30-125 szakaszoló megbízhatóan működik széles hőmérséklet-tartományban.-35 ℃ és 70 ℃ között. Alkalmas hideg hegyvidéki régiókra, forró sivatagi éghajlatra és egyéb szélsőséges környezetekre, biztosítva megszakítás nélküli áramköri leválasztás védelem egész évben a teljesítmény romlása nélkül.

TERMÉKEINK VS. EGYÉB TERMÉKEK

ALAPVETŐ ELŐNY

1. BIZTONSÁGOS SZIGETELÉS VÉDELEM: Megbízható áramkör-leválasztás, hatékonyan megelőzi a szivárgásveszélyt és a villámcsapásokat.

2. LÁGGÁTLÓ ANYAG: Kiváló minőségű PC hőre keményedő héj, hőálló, ütésálló és önkioltó.

3. HOSSZÚ SZOLGÁLTATÁSI ÉLET: 1500 elektromos és 8500 mechanikus életciklus, tartós és megbízható.

4. KÖNNYŰ TELEPÍTÉS: Szabványos 35 mm-es DIN-sínre szerelhető, gyors bepattintható szerelés, minden elosztódobozhoz kompatibilis.

5. FELHASZNÁLÓBARÁT KIALAKÍTÁS: Ergonomikus D-típusú fogantyú, áttekinthető kapcsolási rajz, egyszerű kezelés és karbantartás.

6. SZÉLES ALKALMAZHATÓSÁG: -35 ℃ ~ 70 ℃ üzemi hőmérséklet, alkalmas különféle lakossági, kereskedelmi és ipari forgatókönyvekhez.

NÉGY ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• BIZTONSÁGOS SZOLGÁLTATÁS: Megbízható áramköri leválasztás, hatékonyan védi az elektromos berendezéseket és a személyi biztonságot a karbantartás során.

• PREMIUM ANYAG: Lángálló PC-ház, magas hőmérsékletnek ellenálló, öregedésgátló és hosszú élettartamú.

• FELHASZNÁLÓBARÁT KIALAKÍTÁS: Ergonomikus D-típusú fogantyú, nagy interfész terminálok, egyszerű kezelés és vezetékezés.

• SZÉLES ALKALMAZHATÓSÁG: Alkalmas 230V/400V AC rendszerekhez, főkapcsolóként használható sorkapocs-kombinációban, elosztó áramkörökben stb.

A HÉJ ERŐS ÉS ÜTÉSÁLLÓ

A héj nagy szilárdságú, hőre keményedő PC égésgátló anyagból készült, sima és sorjamentes felülettel finom feldolgozás után szép és elegáns megjelenést biztosít. Kiváló ütésállósággal rendelkezik és kompressziós ellenállás, ellenáll a napi ütközésnek és a mechanikai vibrációnak, és nem deformálódik vagy károsodik. A anyaga korrózió- és öregedésgátló, hosszú távú stabil használatra alkalmas különféle összetett környezetben, üzemi hőmérséklet tartomány akár 70 ℃.

LÁNGKÉSZÍTŐ PC-ANYAG

A héj nagy teljesítményű égésgátló PC műszaki műanyagot tartalmaz, kiváló égésgátló és szigeteléssel tulajdonságait. Hatékonyan gátolja az égést, és megakadályozza a hibák okozta magas hőmérséklet okozta tüzeket, így jobban biztosítható az energiarendszer általános biztonsága. Az anyag hőálló, ütésálló, és önkioltó, hosszú élettartamú.

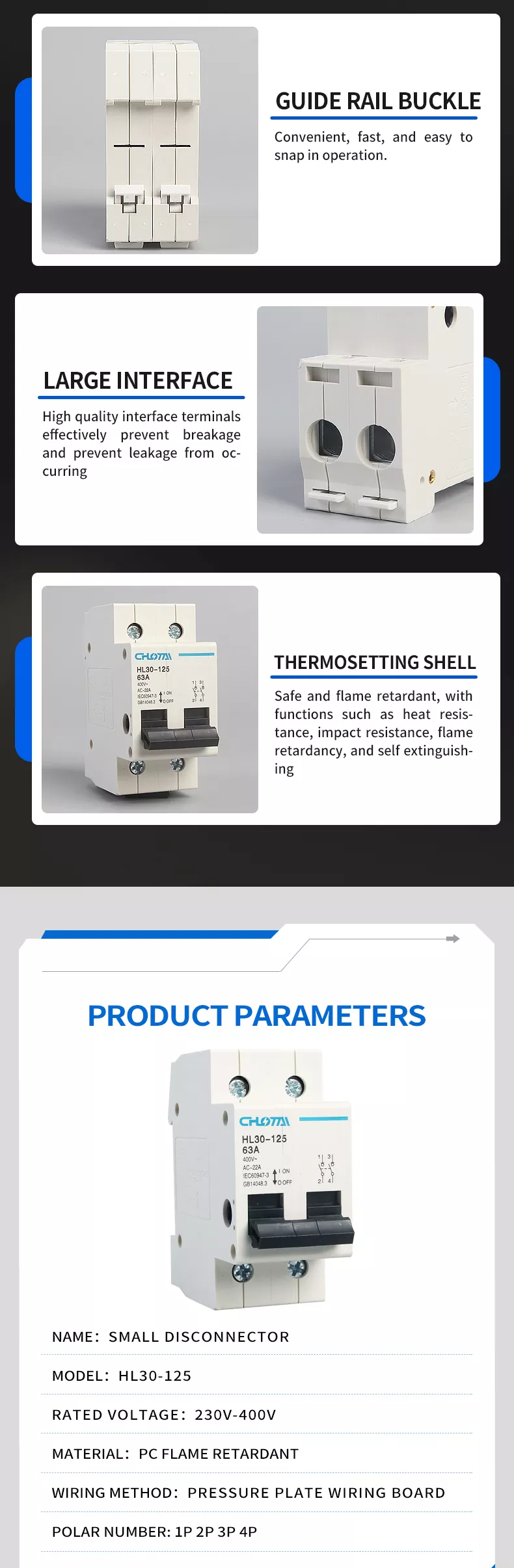

KIVÁLÓ MINŐSÉGŰ TERMINÁLBLOKK

A kiváló minőségű nyomólemezes vezetékcsatlakozók használatával nem csak erős vezetőképességet biztosít, hanem csökkenti a veszteségeket is. A nagy érintkezési felület hatékonyan megakadályozza a huzalszakadást és szivárgást, erős túlterhelés-ellenállással és stabilan teljesítményt. A bekötés egyszerű, egyszerű és gyors telepítést tesz lehetővé, így biztosítva a biztonságos és megbízható működést a szakaszolót.

DIN SÍNTEL HASZNÁLHATÓ

Felszerelhető az univerzális DIN35 mm-es szabványos vezetősín segítségével, így több felhasználási forgatókönyvet is felszabadíthat. A DIN sín szerelési kialakítása kompatibilis a különféle elosztó szekrényekkel és elektromos berendezésekkel, egyszerű telepítéssel és szétszerelés, nincs szükség bonyolult szerszámokra, alkalmas a gyors telepítésre különböző forgatókönyvekben.

KÖNNYEN TELEPÍTHETŐ ÉS BIZTOSÍTHATÓ A Kábelezés

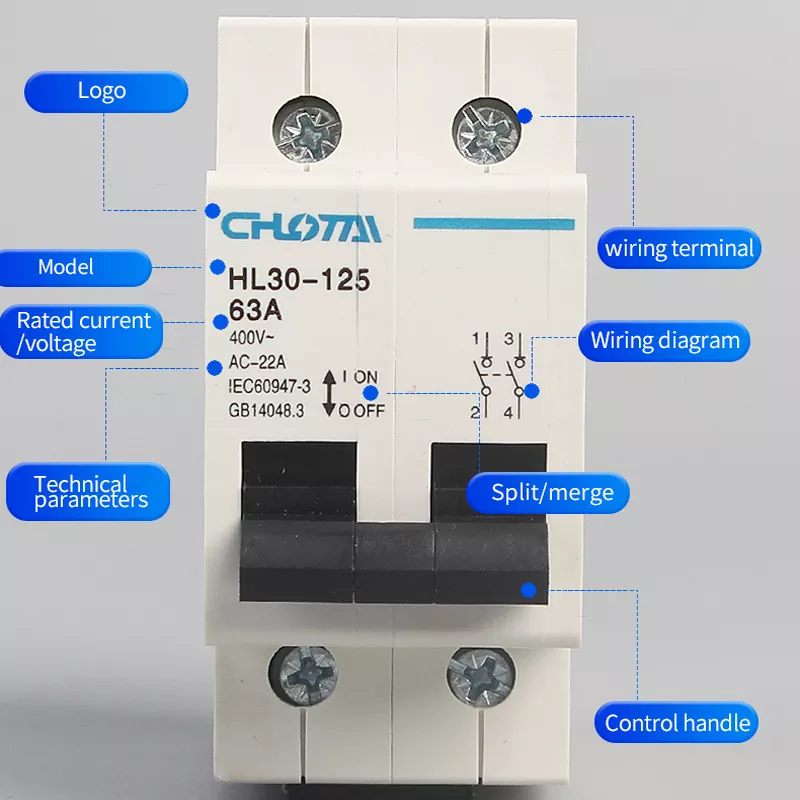

A szakaszoló DIN35mm szabványos vezetősínhez alkalmas, egyszerű felszereléssel és szétszereléssel. A 2P modell az 220V/400V egyfázisú rendszerekhez tervezve, egy feszültség alatt álló vezetéket és egy nulla vezetéket (vagy két feszültség alatt álló vezetéket) köt össze. A A kapcsolási rajz világos és intuitív, felső kapcsokkal a tápellátás bemenetéhez és alsó kapcsokkal a tápellátáshoz aljzat, amely hatékonyan elkerülheti a rossz vezetékezést. A kiváló minőségű réz csatlakozók szilárdak és megbízhatóak, nem könnyű őket laza hosszú távú vibráció alatt, biztonságos és stabil működést biztosítva.

TERMÉK PARAMÉTEREI

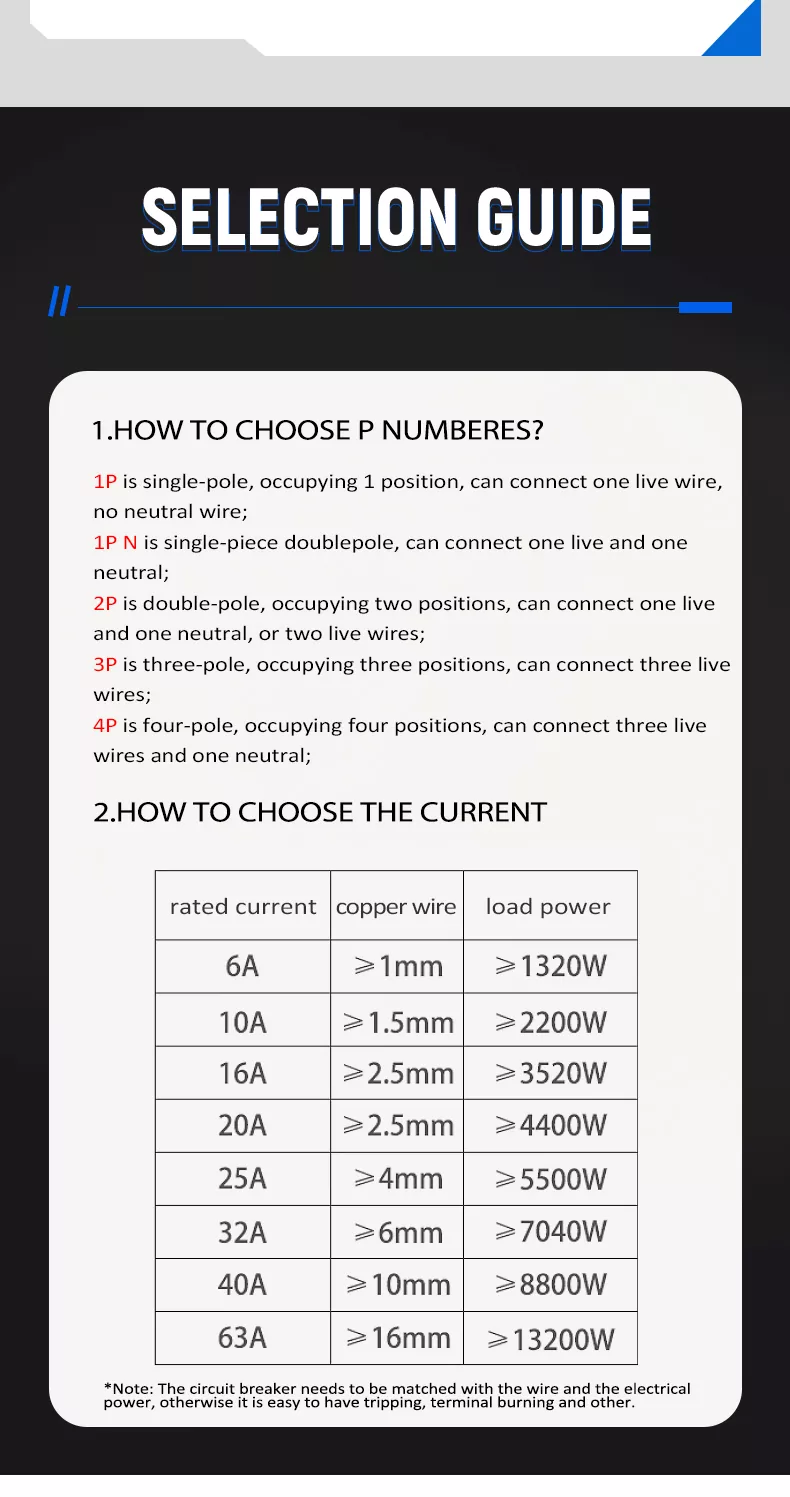

KIVÁLASZTÁSI ÚTMUTATÓ

Hogyan válasszunk P számokat?

◦ 1P: Egypólusú, 1 pozíciót foglal el, egyetlen feszültség alatt álló vezeték csatlakoztatható, nulla vezeték nélkül.

◦ 1P N: Egyrészes duplapólus, egy feszültség alatti és egy nullacsatlakozó csatlakoztatható.

◦ 2P: Kétpólusú, két pozíciót foglal el, csatlakoztathat egy feszültség alatt álló és egy nullavezetéket, vagy két feszültség alatt álló vezetéket (ezt termék).

◦ 3P: Három pólusú, három pozíciót foglal el, három feszültség alatt álló vezetéket csatlakoztathat.

◦ 4P: Négy pólusú, négy pozíciót foglal el, három feszültség alatt álló vezetéket és egy nullát csatlakoztathat.

Hogyan válasszuk ki az áramot

Megjegyzés: A szakaszolót össze kell hangolni a vezetékkel és az elektromos árammal, különben könnyen beszerezhető kioldás, terminál leégése és egyéb problémák.

BEKÖTÉSI RAJZ

Csatlakoztassa a bemeneti csatlakozókat (felső) a tápegységhez (élő: piros, semleges: kék).

Csatlakoztassa a kimeneti kapcsokat (alul) a terheléshez (élő: piros, semleges: kék).

Győződjön meg arról, hogy a vezetékek szilárdak és megbízhatóak, és a feszültség alatti/semleges vezetékek megfelelően vannak csatlakoztatva.

Pattintsa rá a szakaszolót a szabványos 35 mm-es DIN-sínre az elosztódobozban.

Az egyértelmű kapocsjelölés és a szabványos vezetékezés biztonságosabbá és hatékonyabbá teszi a telepítést.

SZÉLESEN HASZNÁLT

A 2P pólusú DIN sínes szakaszolókapcsolónkat széles körben használják:

• TERMINÁL KOMBINÁCIÓS BERENDEZÉS: Főkapcsolóként terminálkombinált elektromos készülékekhez.

• OSZTÓ ÉS VEZÉRLŐ ÁRAMKÖRÖK: Elosztódoboz főkapcsoló, áramkör leválasztás és vezérlés.

• MOTORVEZÉRLÉS: Kézi be/ki vezérlés kis teljesítményű motorokhoz.

• VILÁGÍTÁSI RENDSZEREK: Világítási áramkör főkapcsolója, szigetelésvédelem.

• LAKÓÉPÜLET: Otthoni elosztódoboz főkapcsoló, áramkör leválasztás a karbantartás során.

• KERESKEDELMI ÉPÜLET: Kereskedelmi áramelosztó rendszer, áramkör vezérlés és leválasztás.

GYIK

1.MI A TERMÉK FŐ FUNKCIÓJA?

Főként főkapcsolóként használják terminálkombinációs elektromos készülékekben, megbízható áramkört biztosítva szigetelésvédelem elosztó- és vezérlőáramkörökhöz, motorvezérléshez, kis teljesítményű készülékekhez és világításhoz rendszerek. Nem rendelkezik rövidzárlatvédelmi funkcióval, a biztonságos áramkör-leválasztásra és a kézi be-/kikapcsolásra összpontosít irányítani.

2. MI A NÉVLETI ÁRAM ÉS FESZÜLTSÉG?

This 2P model has a rated current of 63A and a rated voltage of 230V-400V AC, suitable for 50Hz power systems.

3. MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A termék stabilan működik széles hőmérsékleti tartományban -35 ℃ és 70 ℃ között, alkalmas különféle szélsőséges környezetekre.

4. MI A TELEPÍTÉSI MÓD?

Támogatja a szabványos 35 mm-es DIN sínre szerelést, egyszerű vezetékezéssel és gyors bepattintható telepítéssel, kompatibilis minden elosztó dobozok.

5. MENNYIRE A KAPCSOLÓDÓ HASZNÁLATI ÉLETTARTAMA?

1500 elektromos életciklusra és 8500 mechanikai életciklusra tesztelték, biztosítva a hosszú élettartamot normál üzemi körülmények között.

6. MILYEN SZABVÁNYOKNAK MEGFELEL EZ A TERMÉK?

Ez a termék megfelel az IEC60947-3 nemzetközi szabványnak és a GB14048.3 nemzeti szabványnak, biztosítva a termék minőségét és biztonság.
