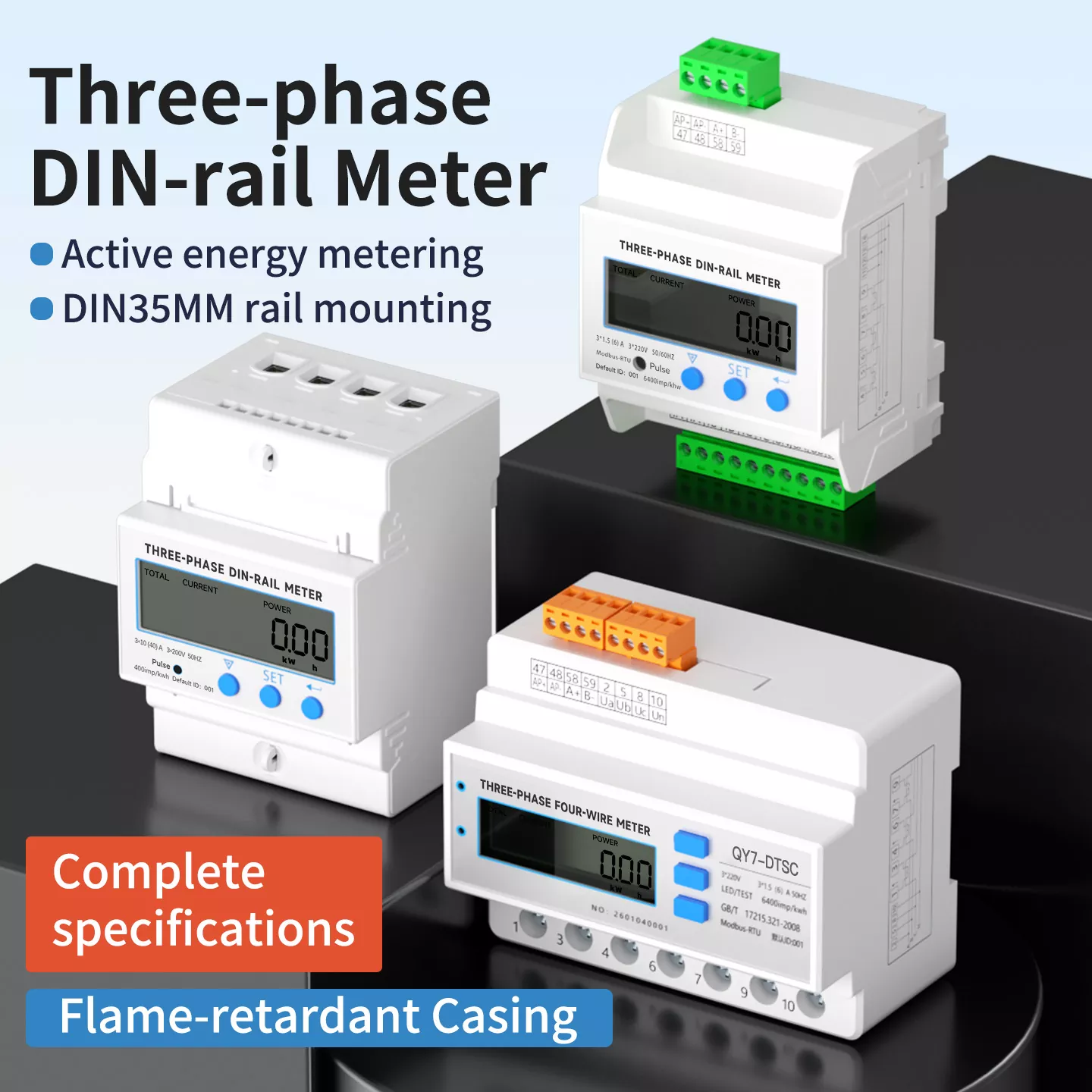

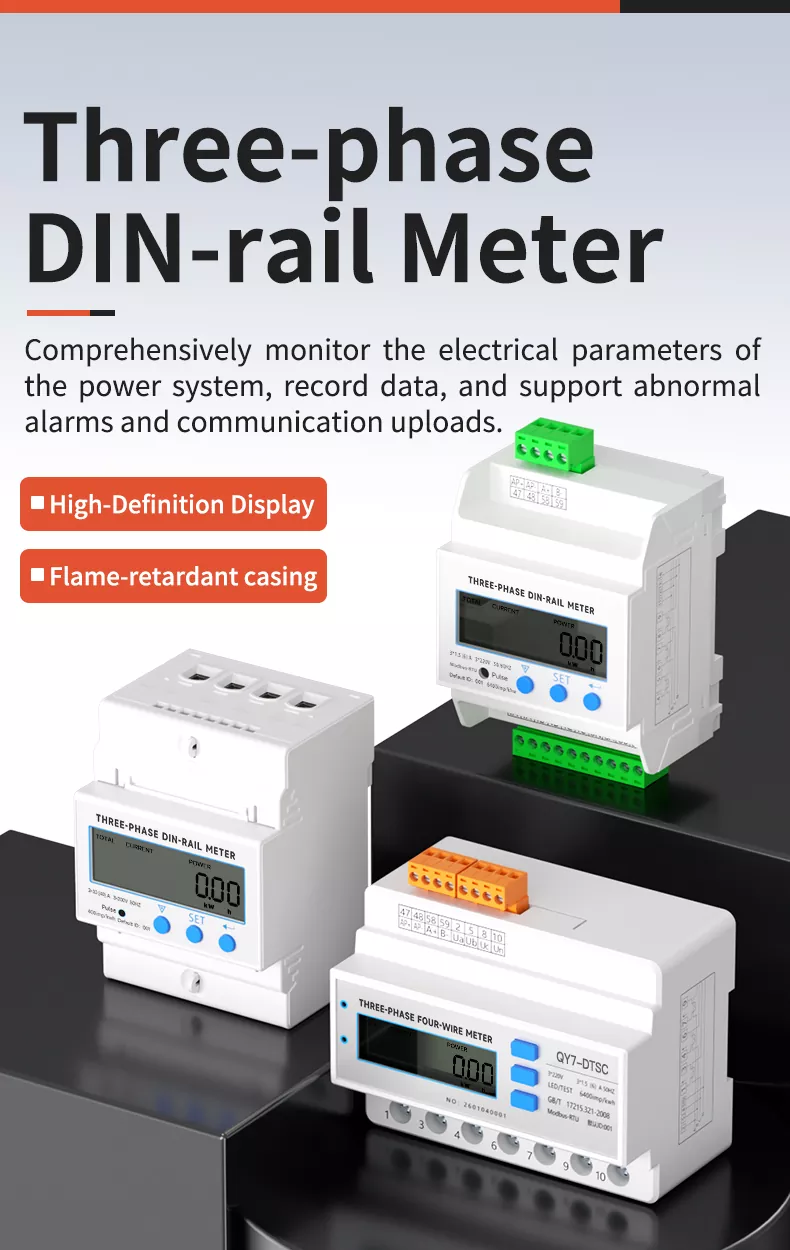

Háromfázisú 4p Din sínes transzformátor többfunkciós mérő

Háromfázisú 4P DIN síntranszformátoros többfunkciós mérőnk egy nagy pontosságú intelligens energiamérő, amelyet az energiarendszer elektromos paramétereinek átfogó monitorozására terveztek. Támogatja a valós idejű adatrögzítést, a rendellenes riasztási értesítéseket és a Modbus RTU kommunikációs feltöltést. Integrált áramköröket és SMT chip technológiát alkalmazva biztosítja a pontos mérést 0,5 szint pontossággal. Az égésgátló ABS burkolat sav- és lúgálló, olajálló és hosszú élettartamú. Széles körben használják az ipari automatizálásban, az energiaelosztásban, az energiagazdálkodásban és más forgatókönyvekben, megbízható adattámogatást biztosítva a biztonságos és hatékony áramellátáshoz.

CÉG BEVEZETÉS

Elkötelezett amellett, hogy átfogó szolgáltatásokat nyújtson az ipari automatizálás vezérléséhez. Pontos, megbízható, energiatakarékos és környezetbarát intelligens áramelosztó termékekkel elégítse ki az energiarendszer minden aspektusának igényeit. Szigorú minőség-ellenőrzést alkalmazunk a K+F-től a gyártásig, biztosítva, hogy minden termék megfeleljen a nemzetközi szabványoknak, és arra törekszünk, hogy megbízható partnerek legyünk a globális vásárlók számára az elektromos mérőberendezések iparában.

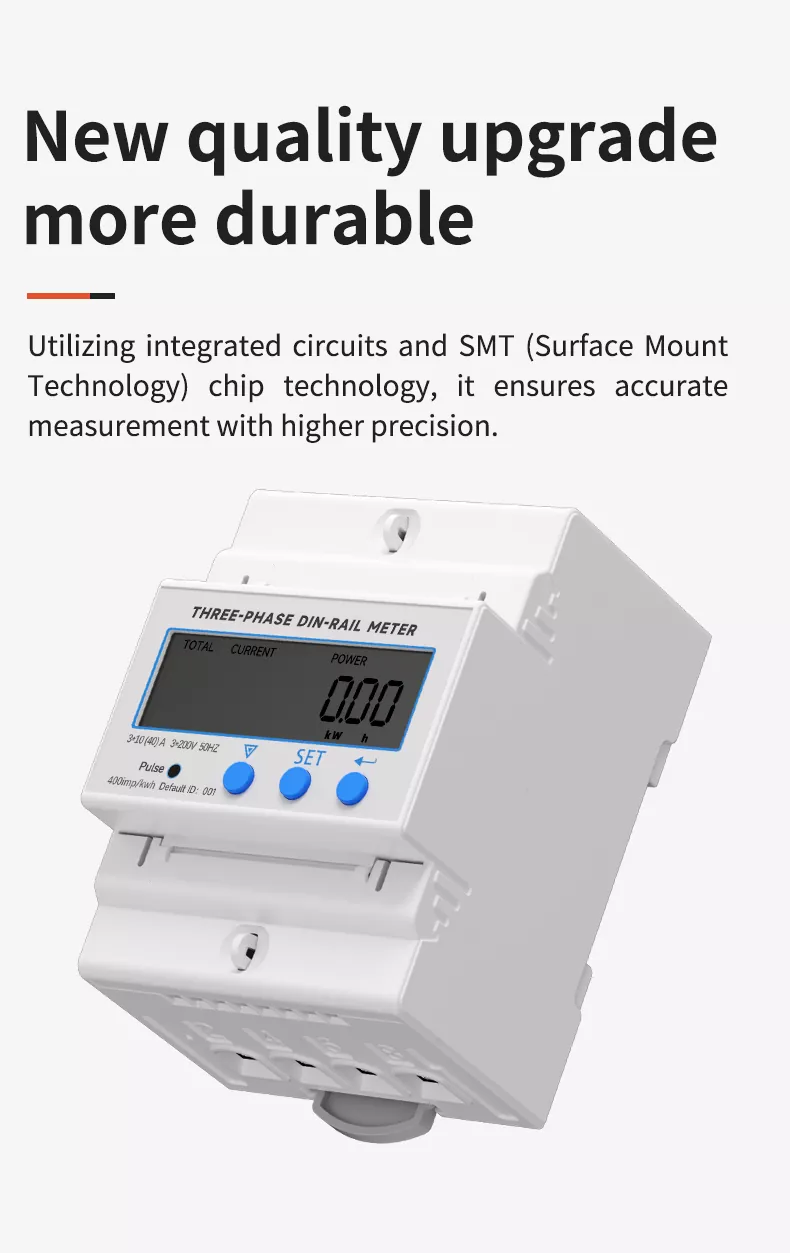

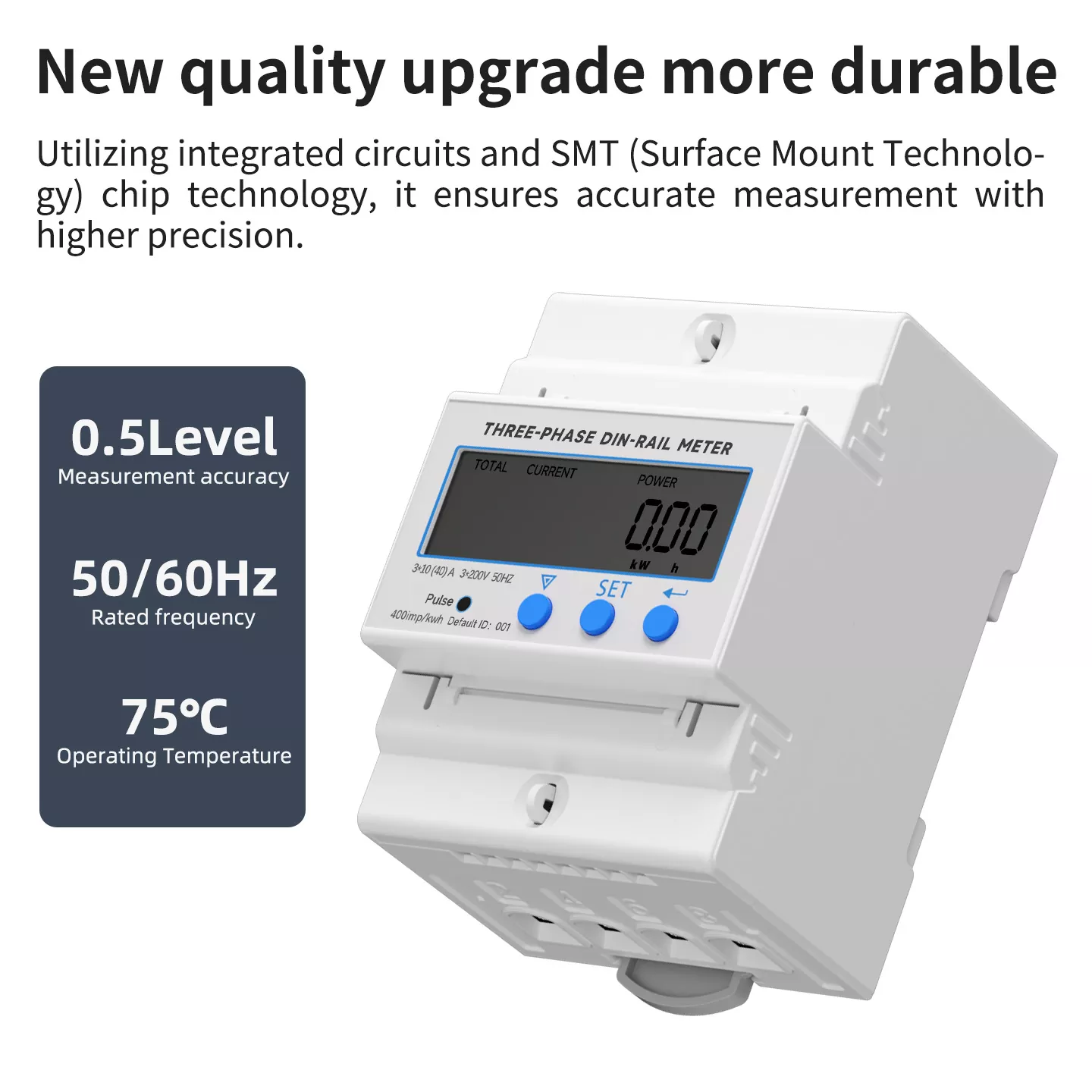

ÚJ MINŐSÉGFRISSÍTÉS ÉS TARTÓSABB

Háromfázisú DIN sínes mérőnk teljes minőségi korszerűsítésen esett át. Integrált áramköröket és SMT chip technológiát alkalmazunk a nagyobb mérési pontosság és stabilitás érdekében. A héj nagy szilárdságú égésgátló ABS anyagból készült, amely sav- és lúgálló, olajálló, öregedésgátló és ütésálló. Minden termék szigorú öregedési teszten, pontossági kalibráláson és feszültségállósági teszten esik át, mielőtt elhagyná a gyárat. Hosszú ideig stabilan működik zord ipari környezetben, erősebb biztonsági teljesítménnyel és hosszabb élettartammal.

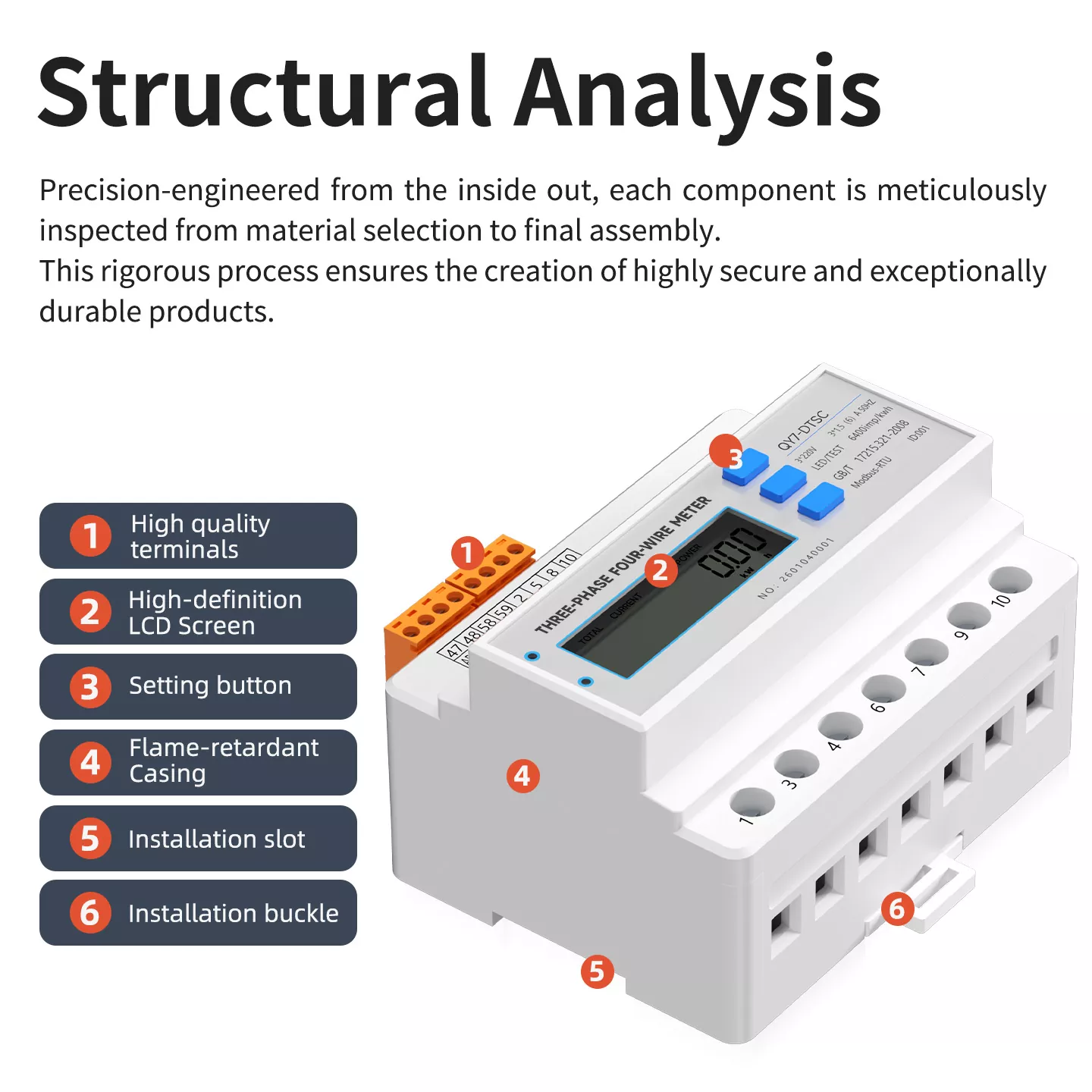

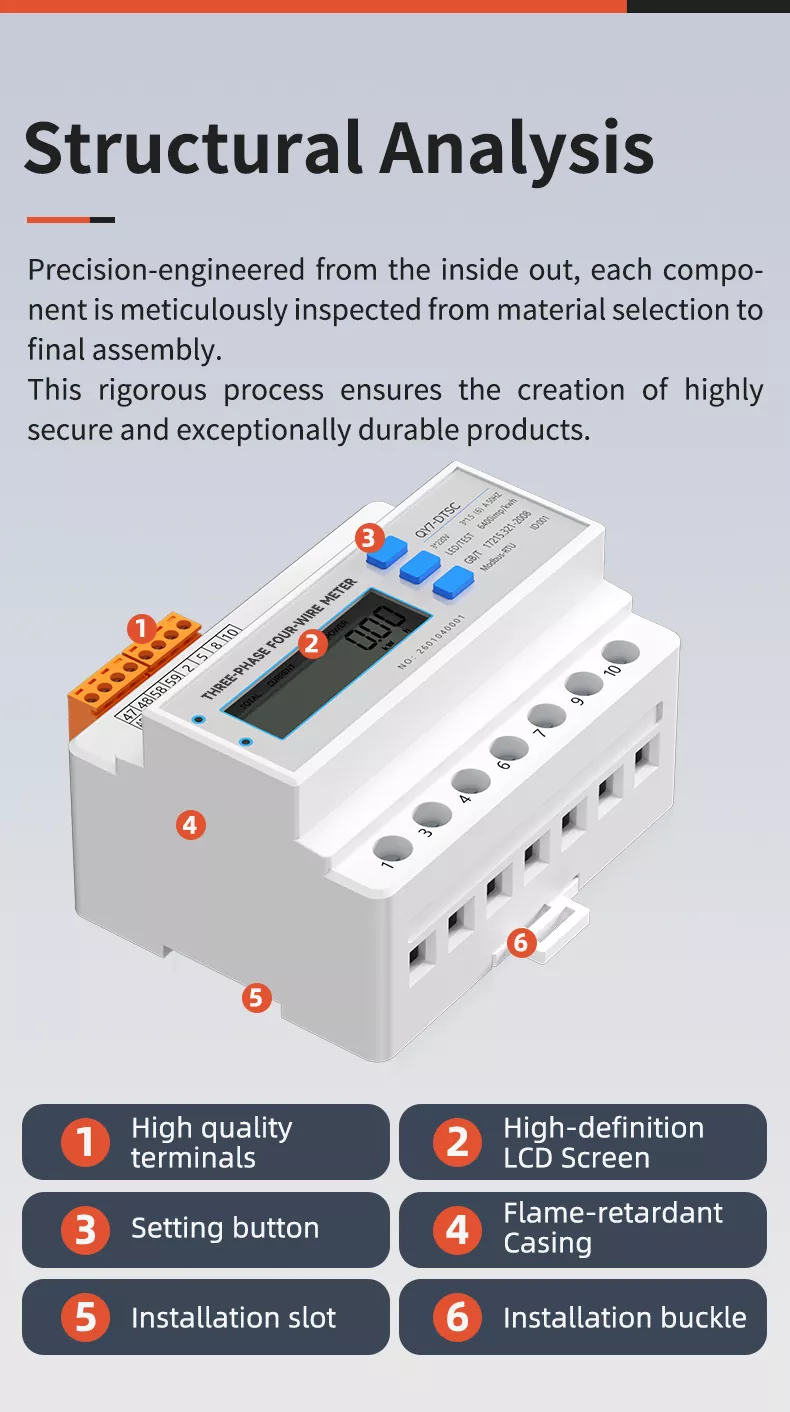

SZERKEZETI ELEMZÉS

A mérő kompakt és tudományos felépítésű, 6 fő összetevőből áll:

1. KIVÁLÓ MINŐSÉGŰ TERMINÁLOK: Nagy vezetőképességű rézből készült, gyors kimenetet és alacsony veszteséget biztosítva, erős túlterhelési ellenállással.

2. NAGY FELBONTÁSÚ LCD KÉPERNYŐ: 178°-os teljes látómező, nagy karakteres kijelző, nincs holtfolt az olvasáshoz, tiszta adatmegjelenítés.

3. BEÁLLÍTÓ GOMBOK: Érzékeny és érzékeny, könnyen kezelhető, támogatja a paraméterezést és az adatlekérdezést.

4. LÁNGKÉSZÍTŐ BÁZ: Nagy szilárdságú műszaki műanyag, öregedésgátló, korrózióálló, megbízható biztonsági védelmet nyújt.

5. TELEPÍTÉSI RÉSZ: Szabványos DIN35mm-es sín kialakítás, kompatibilis különféle elosztó szekrényekkel, egyszerű a gyors telepítéshez.

6. TELEPÍTÉSI CSAT: Szilárd és stabil, biztosítja, hogy a mérő biztonságosan rögzítve legyen a vezetősínen, és vibráció hatására nem könnyen kilazulhat.

NAGY PONTOS MÉRÉS ÉS STABIL TELJESÍTMÉNY

Mérőnk fejlett integrált áramköröket és SMT chip technológiát alkalmaz, 0,5 szintű mérési pontossággal, amely pontosan méri a feszültséget, áramot, teljesítményt, energiát és egyéb elektromos paramétereket. A nagy áteresztőképességű mag és a precíz tekercselési technológia alacsony teljesítményveszteséget és erős interferencia-ellenes képességet biztosít. Stabil adatkimenetet képes fenntartani bonyolult elektromágneses környezetben is, teljes mértékben kielégítve az ipari minőségű mérési és mérési követelményeket. A héj erős és ütésálló, finom felületkezeléssel, sima és sorjamentes, gyönyörű és elegáns megjelenést kölcsönöz.

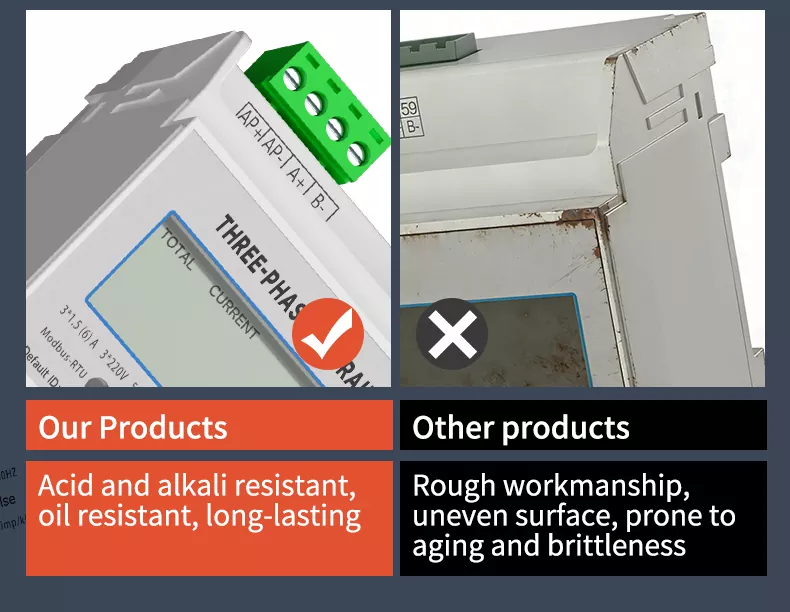

TERMÉKEINK VS. EGYÉB TERMÉKEK

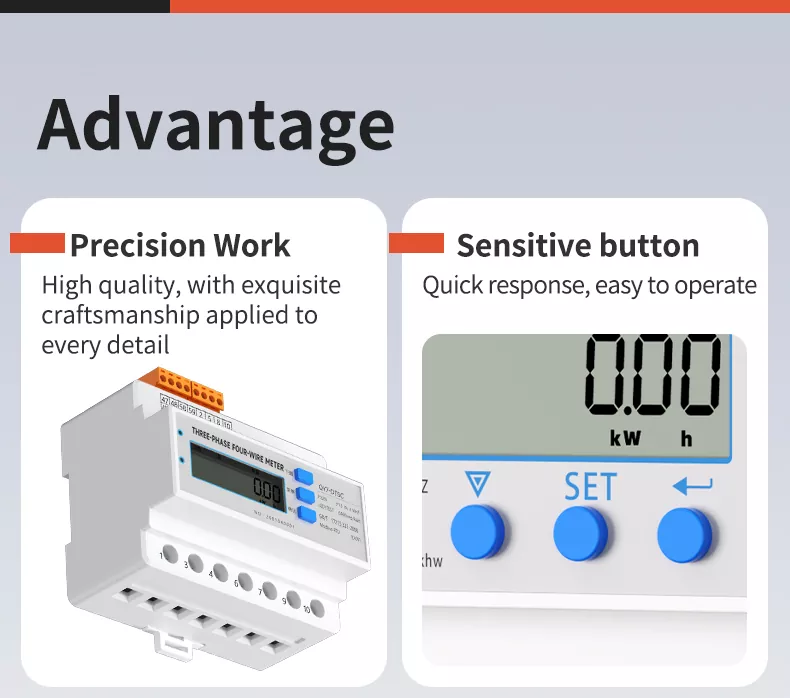

ALAPVETŐ ELŐNY

NAGY PONTOSSÁG: 0,5 szintű mérési pontosság, amely biztosítja a pontos energiamérést és adatfigyelést.

LÁNGKÉSZÍTŐ BÁZ: Nagy szilárdságú ABS anyag, hatékonyan megelőzi a rövidzárlat és túlterhelés okozta tüzeket.

KÖNNYŰ TELEPÍTÉS: DIN35 mm-es szabványos sínre szerelés, egyszerű "fent be, alul ki" vezetékezés, gyors telepítés.

ERŐS KOMPATIBILITÁS: Támogatja mind a közvetlen, mind a transzformátor csatlakozást, kompatibilis a háromfázisú háromvezetékes és négyvezetékes rendszerekkel.

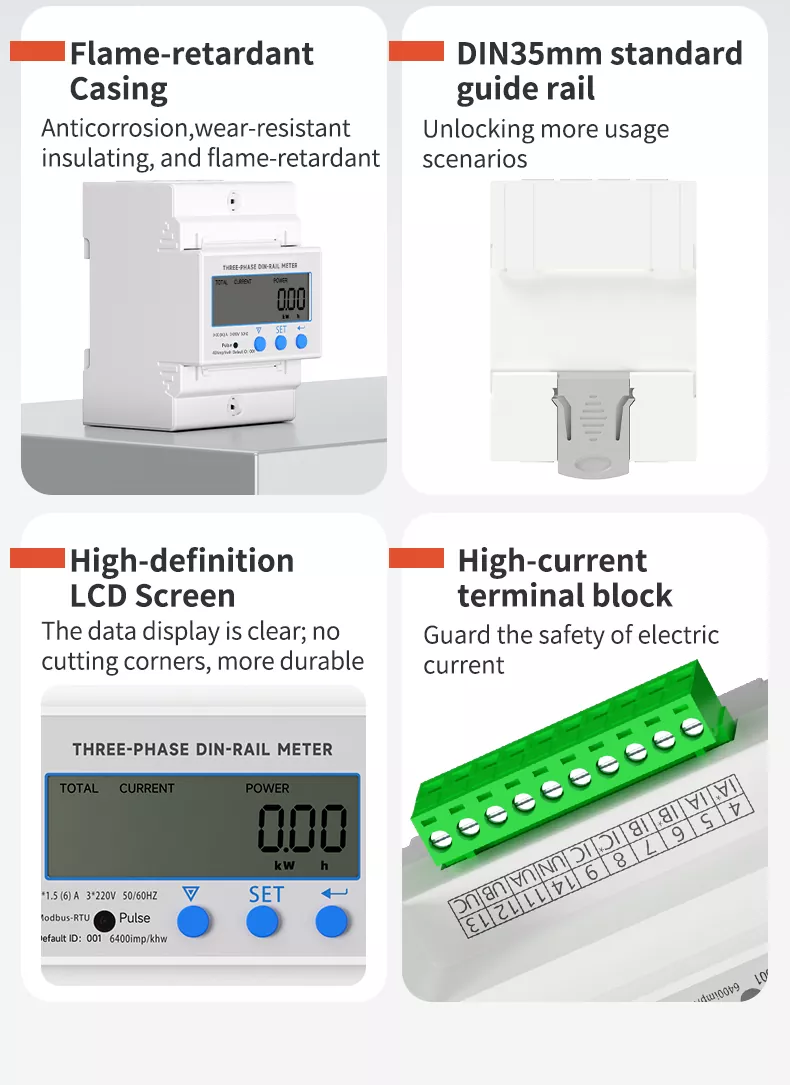

NÉGY ALAPVETŐ ÉRTÉKESÍTÉSI PONT

• LÁNGKÉSZÍTŐ BÁZ: Korrózióálló, kopásálló, szigetelő és égésgátló, hosszú távú biztonságos használatot biztosítva.

• DIN35MM SZABVÁNYOS VEZETŐSÍN: Több felhasználási forgatókönyv feloldása, kompatibilis különféle elosztó szekrényekkel és elektromos berendezésekkel.

• NAGY FELBONTÁSÚ LCD KÉPERNYŐ: 178°-os teljes látómező, tiszta adatkijelzés, nincs holtfolt az olvasáshoz.

• NAGYÁRAMÚ TERMÉKBIZTOS: Nagy vezetőképességű rézből készült, védi az elektromos áram biztonságát, alacsony veszteséggel és gyors kimenettel.

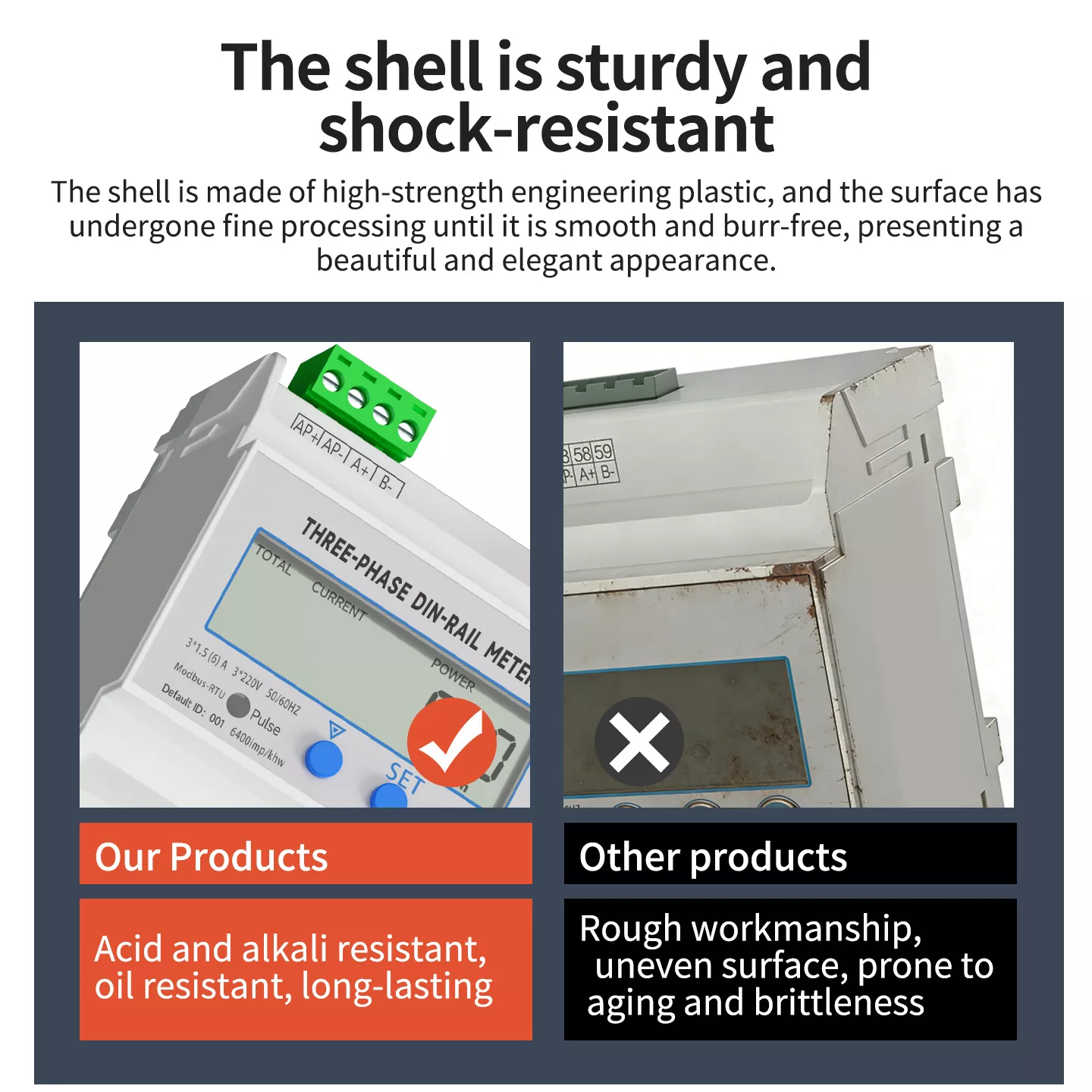

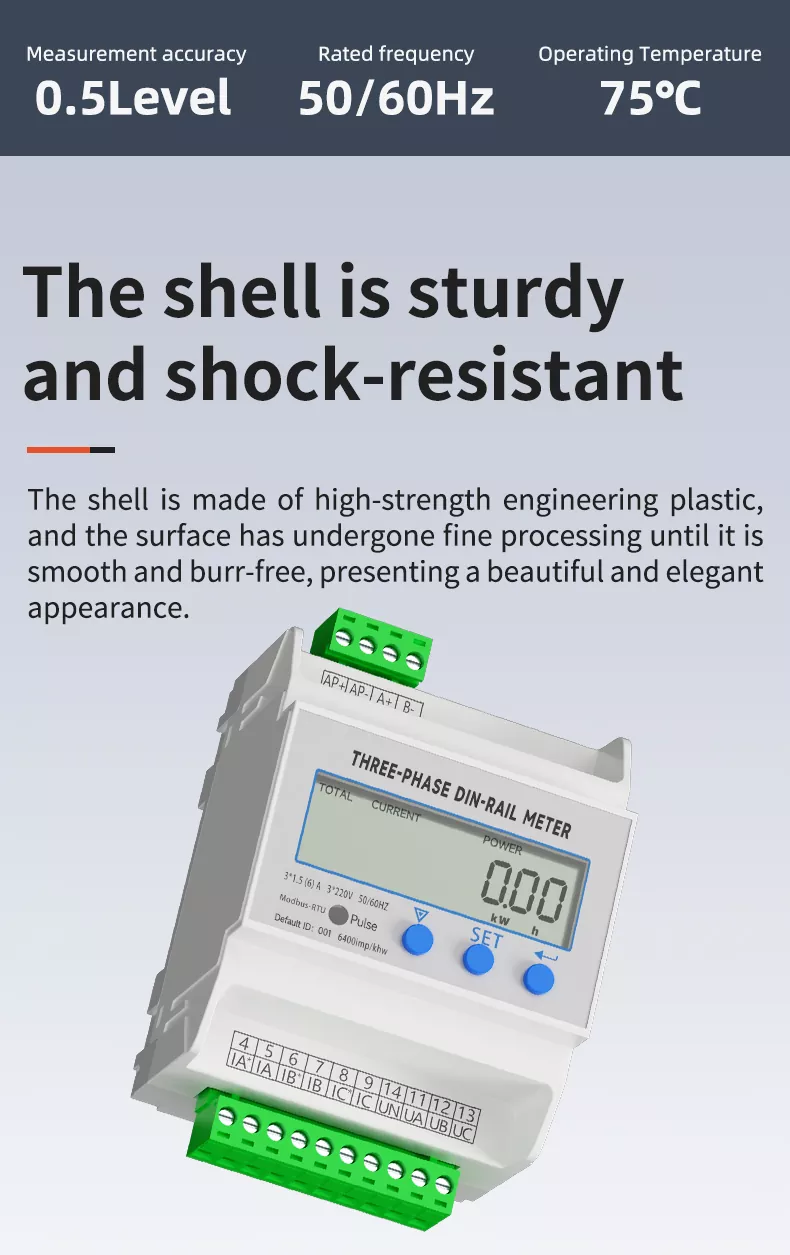

A HÉJ ERŐS ÉS ÜTÉSÁLLÓ

A héj nagy szilárdságú műszaki műanyagból készült, és a felület finom megmunkáláson esett át, amíg sima és sorjamentes lett, gyönyörű és elegáns megjelenést kölcsönözve. Kiváló ütésállósággal és nyomásállósággal rendelkezik, ellenáll a napi ütközéseknek és a mechanikai vibrációnak, és nem deformálódik vagy károsodik. Az anyag korrózió- és öregedésgátló, hosszú távú stabil használatra alkalmas különféle összetett ipari környezetekben, 20-70°C üzemi hőmérséklet-tartományban (a továbbfejlesztett modellek 75°C-ig).

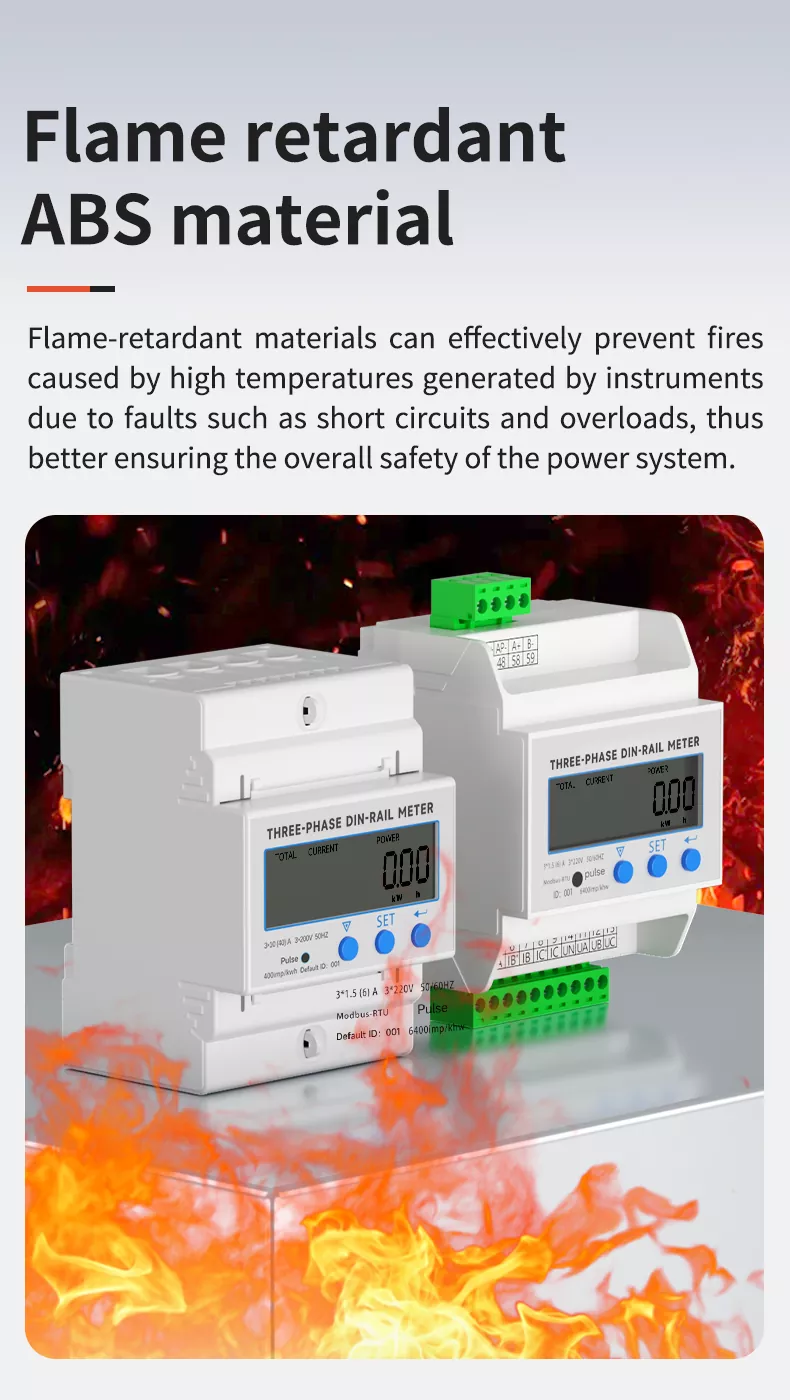

LÁGGÁTLÓ ABS ANYAG

A héj nagy teljesítményű égésgátló ABS műszaki műanyagot használ, kiváló égésgátló és szigetelő tulajdonságokkal. Hatékonyan gátolja az égést, és megakadályozza a műszerek magas hőmérséklete által okozott tüzeket olyan hibák miatt, mint a rövidzárlatok és túlterhelések, így jobban biztosítja az energiarendszer általános biztonságát. Az anyag továbbá sav- és lúgálló, olajálló és öregedésgátló, hosszú élettartammal.

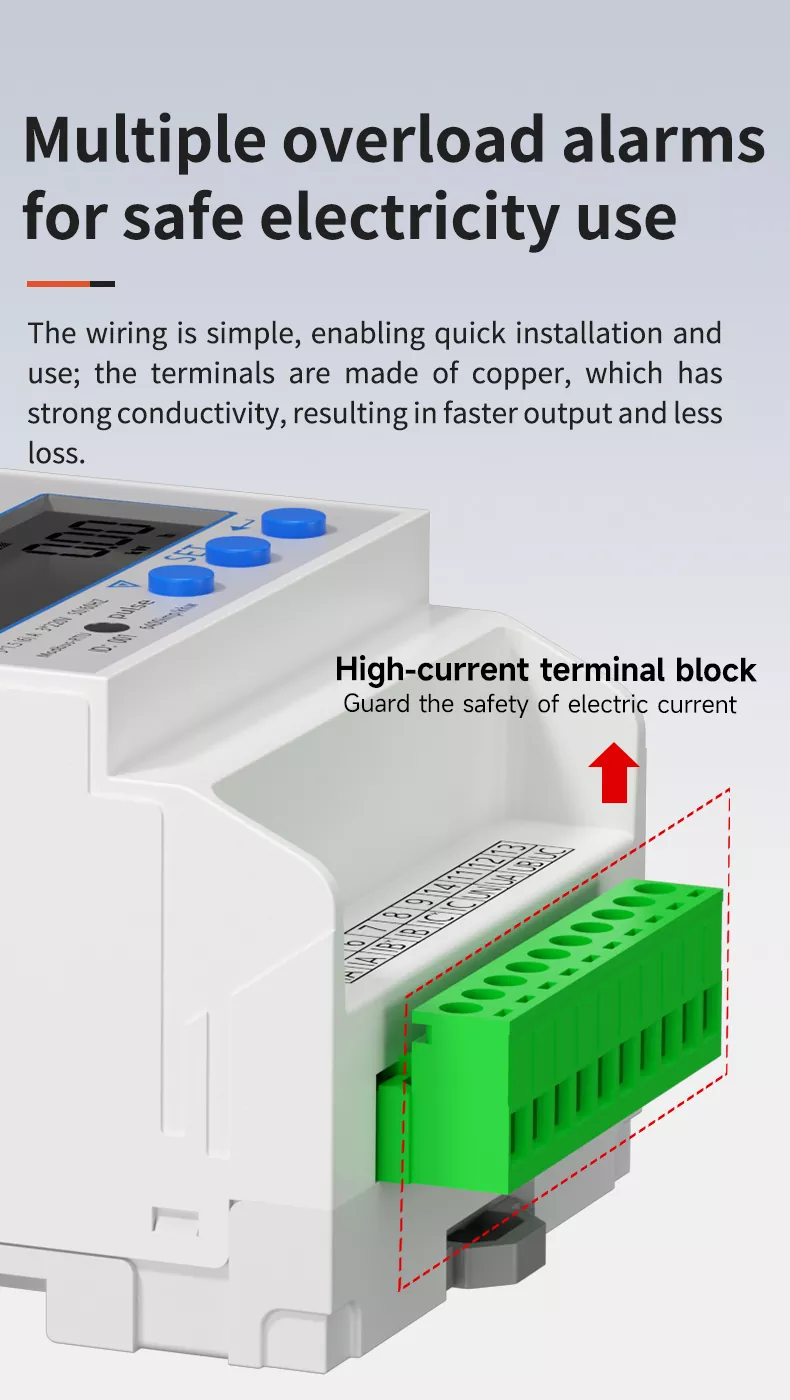

TÖBBSZÖRÖS TÚLTERHELÉSI RIASZTÁS A BIZTONSÁGOS ELEKTROMOS HASZNÁLATHOZ

A bekötés egyszerű, gyors telepítést és használatot tesz lehetővé; a kivezetések rézből készülnek, amely erős vezetőképességgel rendelkezik, ami gyorsabb kimenetet és kisebb veszteséget eredményez. A mérő több túlterhelés riasztási funkcióval van felszerelve, amely időben riasztást indíthat el, ha az áram vagy a teljesítmény meghaladja a beállított küszöbértéket, emlékeztetve a felhasználókat, hogy tegyenek intézkedéseket a berendezés károsodásának és a túlterhelés okozta biztonsági balesetek elkerülésére, hatékonyan óvva az áramhasználat biztonságát.

KÖNNYEN TELEPÍTHETŐ ÉS BIZTOSÍTHATÓ A Kábelezés

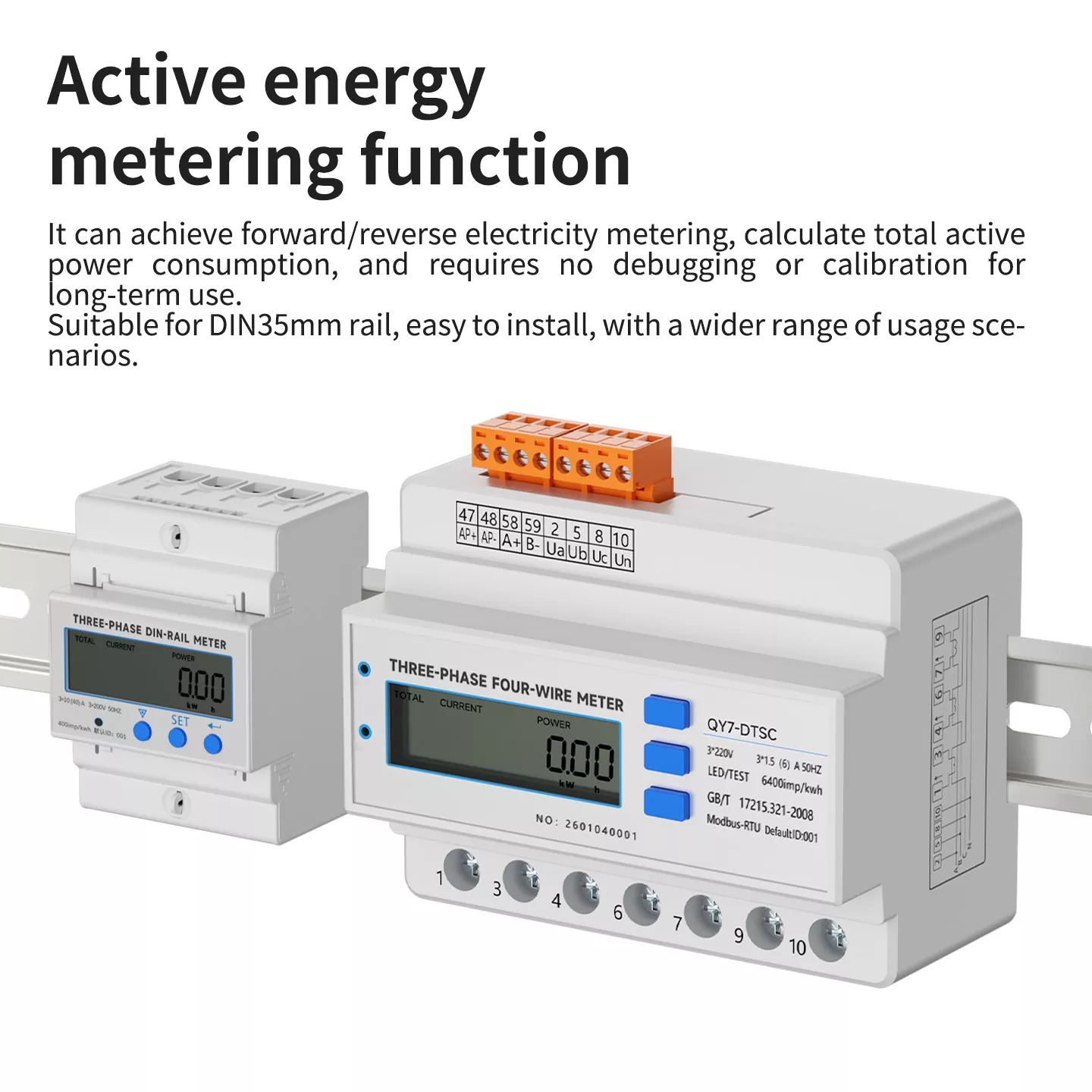

A mérő DIN35mm szabványos vezetősínhez alkalmas, egyszerű felszereléssel és szétszereléssel, nincs szükség bonyolult szerszámokra. A „fent be, alul ki” bekötési módszer világos és intuitív, világos kapocsjelöléssel, amely hatékonyan elkerülheti a rossz vezetékezést. A nagyáramú réz csatlakozók szilárdak és megbízhatóak, hosszú távú vibráció hatására nem lazulnak el könnyen, így biztosítva a biztonságos és stabil működést. Elérheti az előre/hátra árammérést, kiszámíthatja a teljes aktív energiafogyasztást, és nem igényel hibakeresést vagy kalibrálást a hosszú távú használathoz.

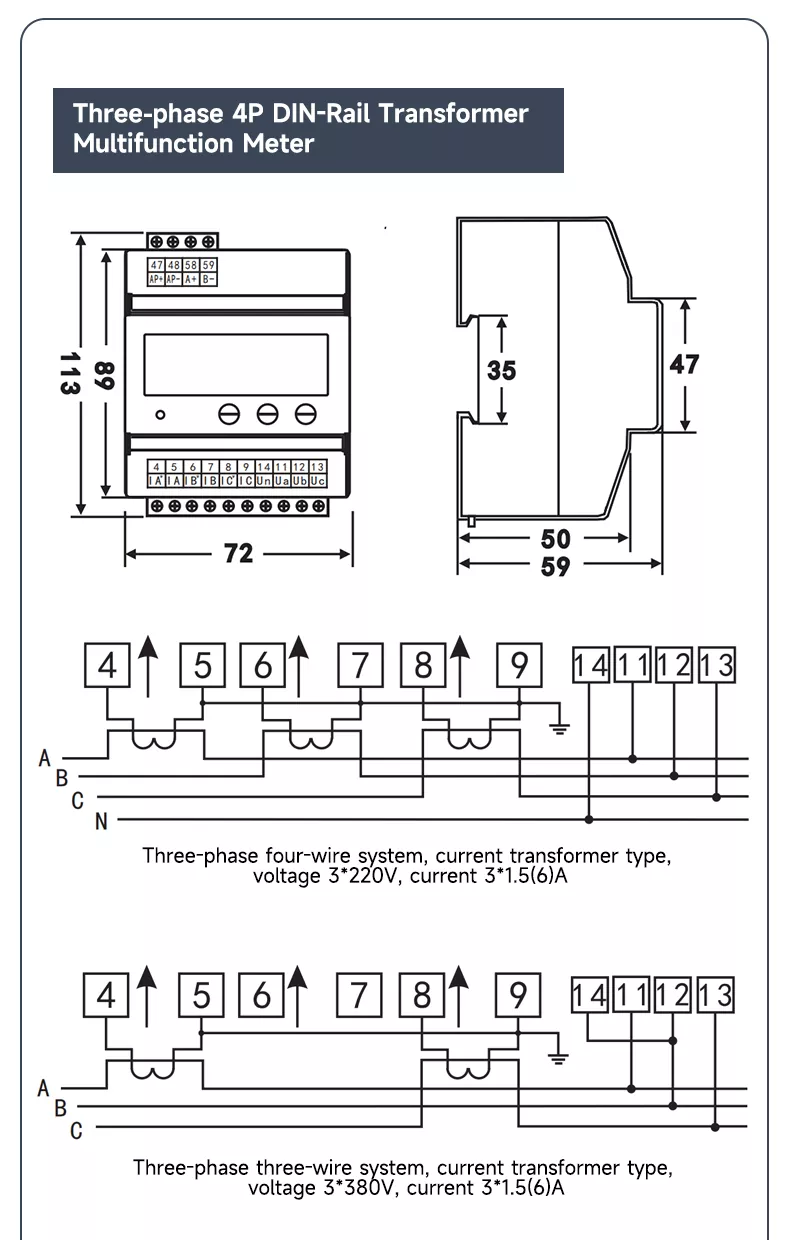

TERMÉK MÉRETEI (4P MODELL SPECIFIKUS)

• TELJES MÉRETEK: 72 mm (Sz) × 89 mm (H) × 59 mm (Mé)

• SZERELÉSI MÉRETEK: Kompatibilis a DIN35mm szabványos vezetősínnel

• TERMINÁL ELHELYEZÉS: 13 sorkapocs az áram/feszültség bemenethez és kommunikációhoz

• ALTERNATÍV 4P KÖZVETLEN TÍPUS MÉRETEI: 72mm (Sz) × 66mm (Ma) × 65mm (Mé)

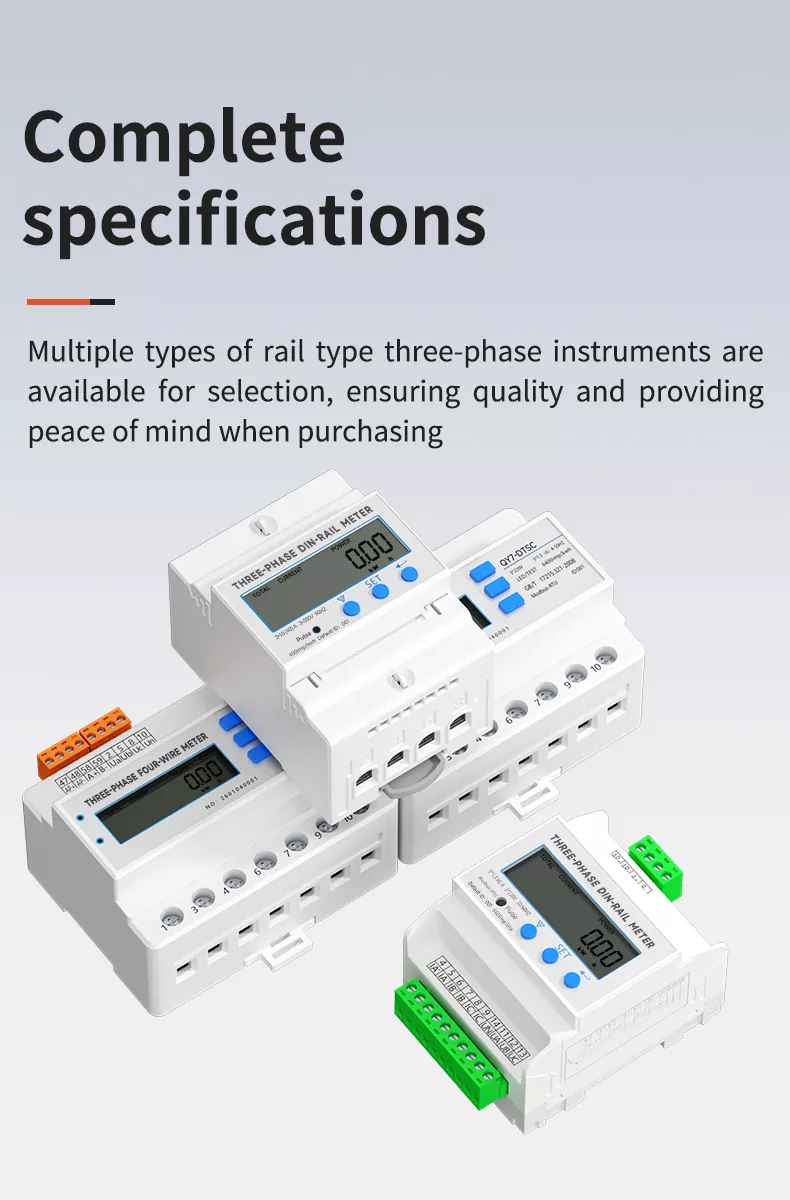

TELJES MŰSZAKI ADATOK

A háromfázisú DIN sínes mérőmodellek teljes választékát kínáljuk, beleértve a közvetlen típusú és transzformátor típusokat, a 4P-t és egyéb specifikációkat, hogy megfeleljenek a különböző munkakörülmények igényeinek. A termék többféle feszültség- és áramspecifikációt támogat, kompatibilis a háromfázisú háromvezetékes és négyvezetékes rendszerekkel, és széles körben használható teljesítmény-felügyeletben, energiamérésben, ipari automatizálásban és más forgatókönyvekben. Komplett modellek, megbízható minőség, nyugalmat biztosít a vásárláskor.

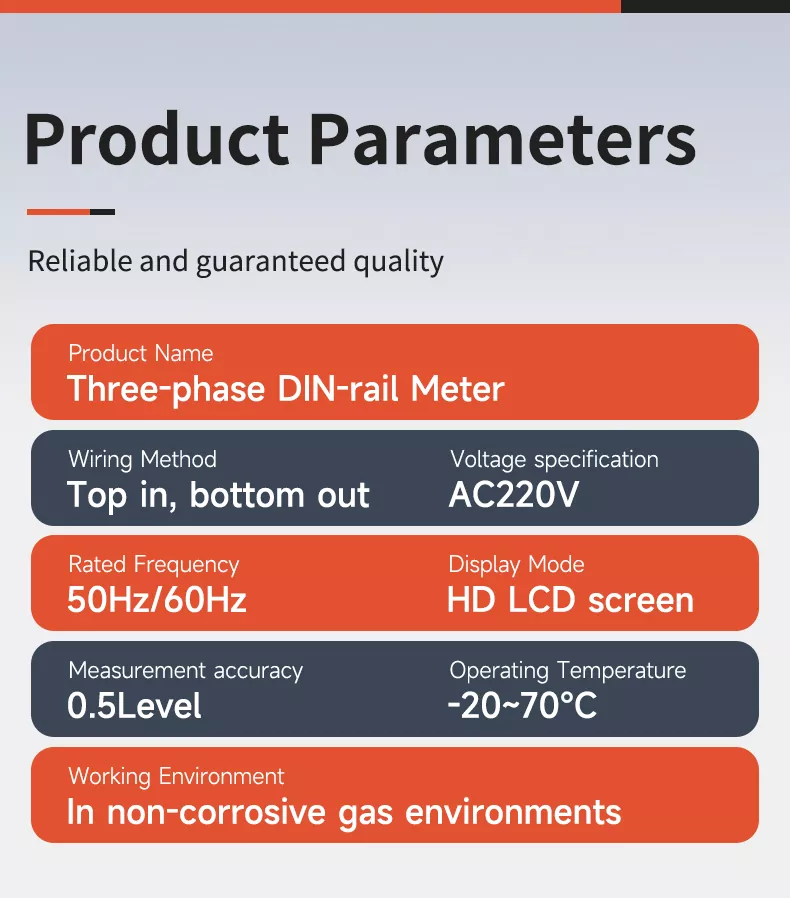

TERMÉK PARAMÉTEREI

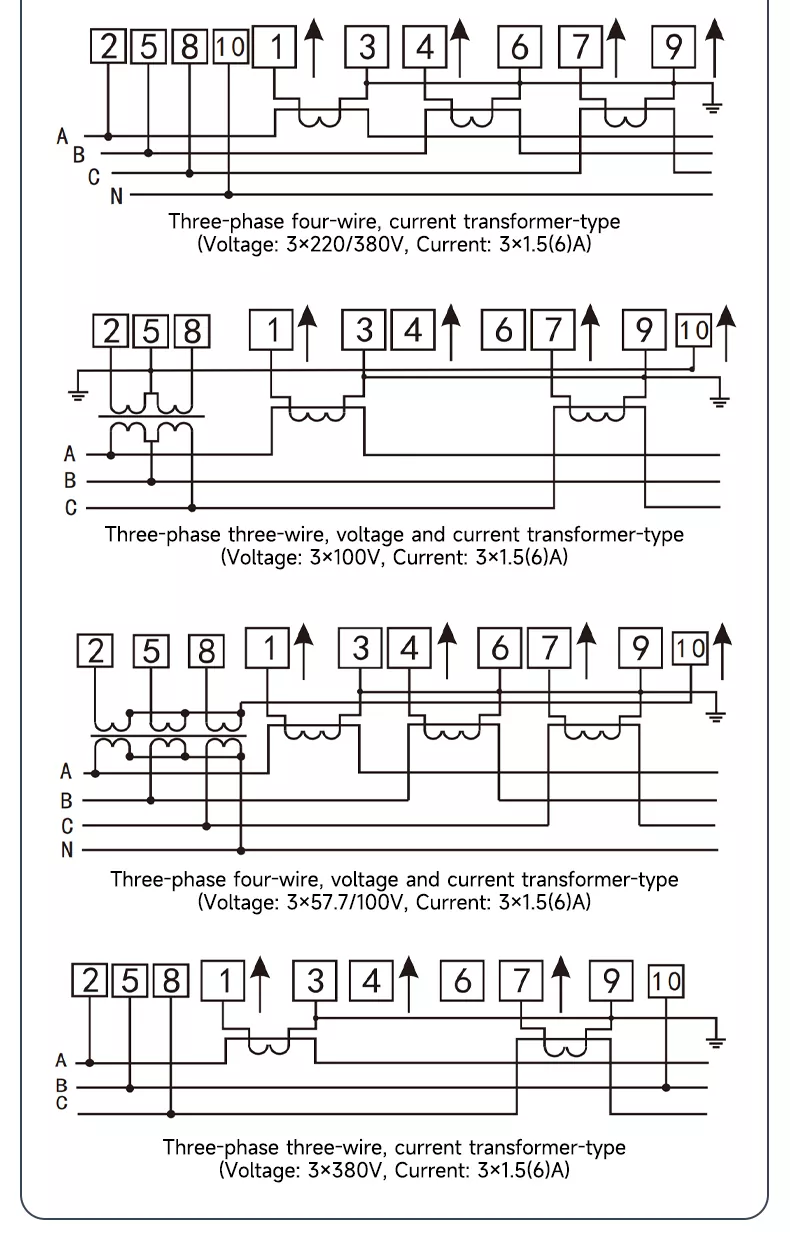

BEKÖTÉSI SZABÁLY (4P MODELL SPECIFIKUS)

TRANSZFORMÁTOR TÍPUSÚ KEZELÉS

HÁROMFÁZISÚ, NÉGYVEZETES RENDSZER: FESZÜLTSÉG 3×220V, ÁRAM 3×1,5(6)A

HÁROM FÁZISÚ HÁROM VEZETÉKES RENDSZER: FESZÜLTSÉG 3×380V, ÁRAM 3×1,5(6)A

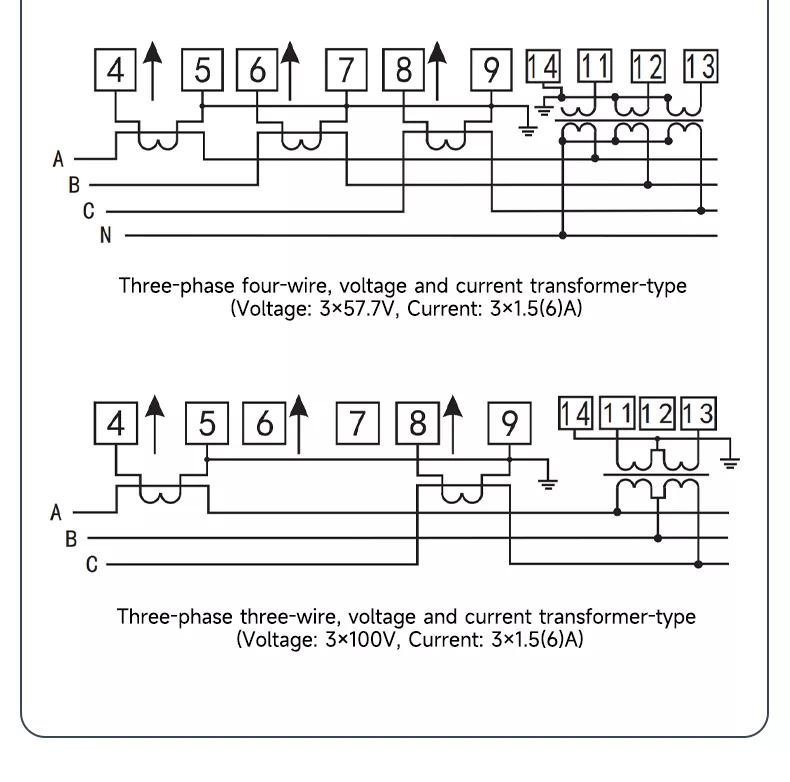

HÁROMFÁZISÚ, NÉGYVEZETE (FESZÜLTSÉG ÉS ÁRAMTRAFÁLÓ): FESZÜLTSÉG 3×57,7V, ÁRAM 3×1,5(6)A

HÁROM FÁZIUS HÁROM VEZETÉK (FESZÜLTSÉG ÉS ÁRAMTRAFÁLÓ): FESZÜLTSÉG 3×100V, ÁRAM 3×1,5(6)A

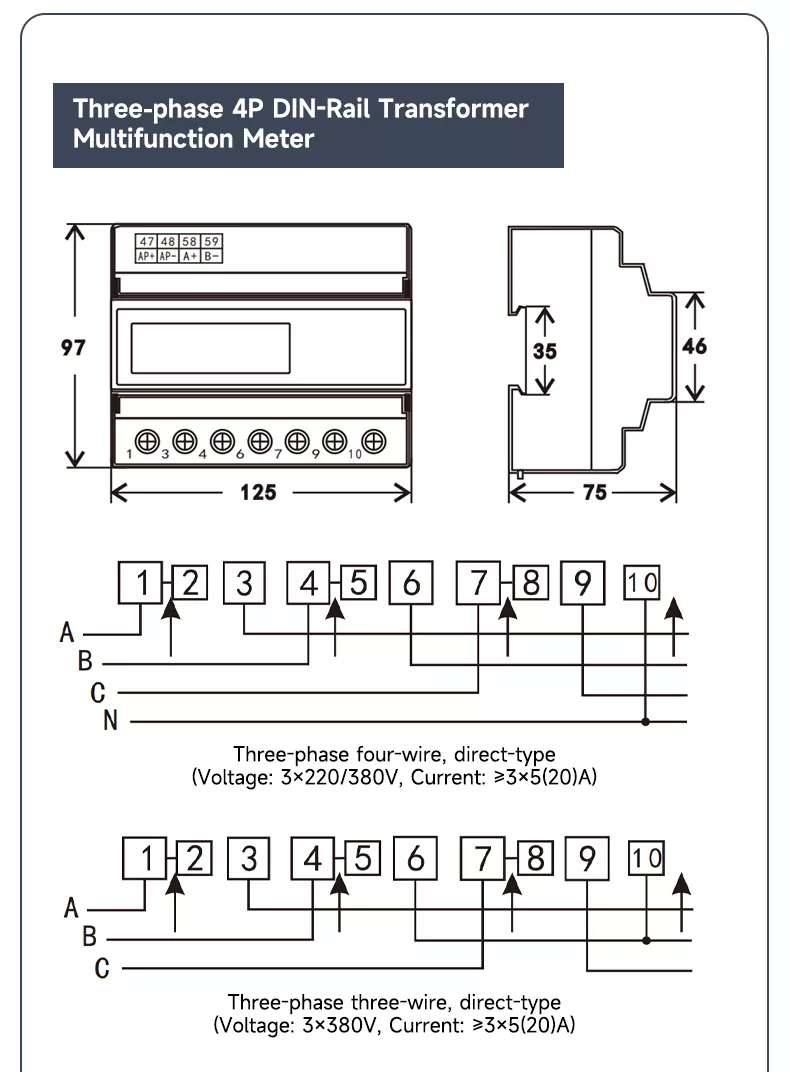

KÖZVETLEN TÍPUSÚ KEZELÉS (REFERENCIÁVAL)

• HÁROMFÁZISÚ, NÉGYVEZETES KÖZVETLEN TÍPUS: FESZÜLTSÉG 3×220/380V, ÁRAM ≥3×5(20)A

• HÁROMFÁZISÚ HÁROM VEZETÉK KÖZVETLEN TÍPUS: FESZÜLTSÉG 3×380V, ÁRAM ≥3×5(20)A

Az egyértelmű kapocsjelölés és a szabványos vezetékezés biztonságosabbá és hatékonyabbá teszi a telepítést.

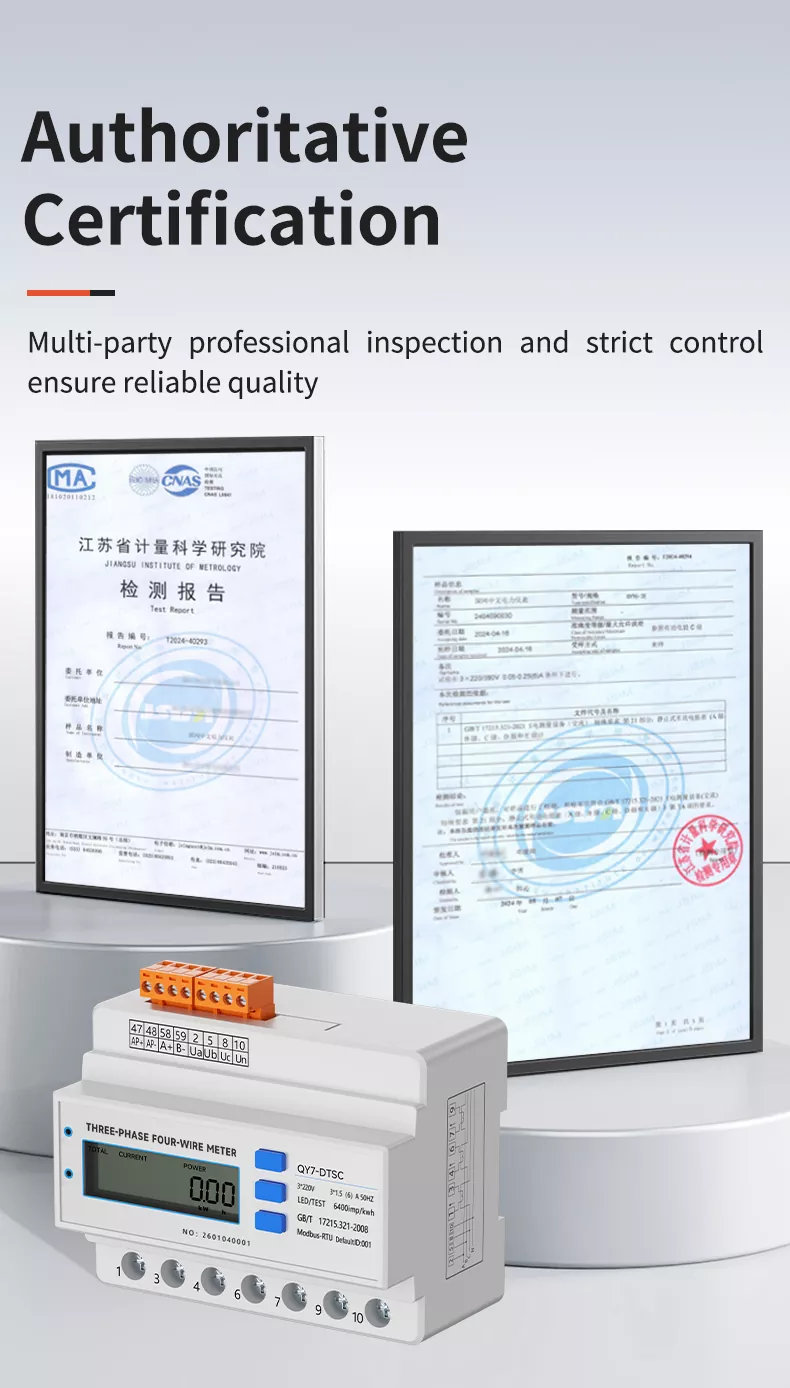

HATÓSÁGI IGAZOLÁS

Háromfázisú DIN sínmérőnk professzionális laboratóriumi tesztelésen és tanúsításán ment át, összhangban a nemzeti és nemzetközi ipari szabványokkal. A teljes gyártási folyamat szigorú minőség-ellenőrzést hajt végre, beleértve a pontossági kalibrálást, a feszültségállósági tesztet, az öregedési tesztet és egyéb kapcsolatokat, biztosítva az egyes termékek pontosságát, biztonságát és stabilitását. A hiteles tanúsítás erős garanciát jelent a globális ügyfelek tömeges beszerzésére és a hosszú távú együttműködésre.

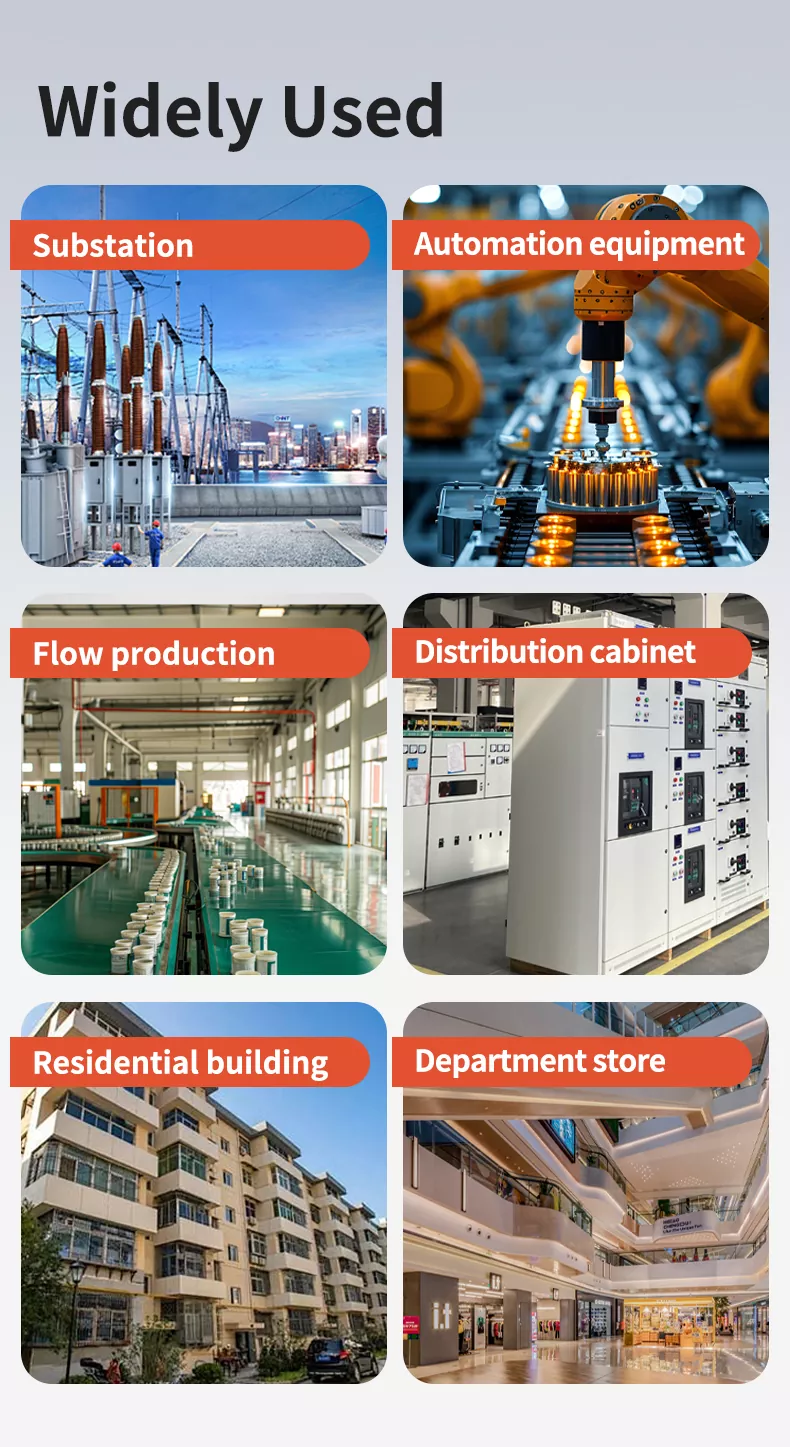

SZÉLESEN HASZNÁLT

Háromfázisú 4P DIN sínmérőnket széles körben használják:

• ALÁLLOMÁS: Teljesítményfelügyelet és energiagazdálkodás

• AUTOMATIZÁLÓ BERENDEZÉSEK: Ipari folyamatvezérlés és teljesítménymérés

• FLOW PRODUCTION: Gyári energiafogyasztás figyelése és statisztika

• ELOSZTÓSZEKRÉNY: Áramelosztó rendszer paramétereinek felügyelete és védelme

• LAKÓÉPÜLET: Intelligens energiamérés és háztartási energiagazdálkodás

• ÁRUHÁZ: Kereskedelmi épületek energiafogyasztási statisztikái és elemzései

GYIK (6 TÉTEL)

1.MI A TERMÉK FŐ FUNKCIÓJA?

Elsősorban elektromos paraméterek (feszültség, áram, teljesítmény, energia stb.) átfogó monitorozására, energiamérésre, rendellenes riasztásra és kommunikációs feltöltésre használják háromfázisú energiaellátó rendszerekben, alkalmas ipari automatizálásra, áramelosztásra és energiagazdálkodási forgatókönyvekre.

2. MI A PONTOSSÁGI SZINT?

0,5 szintű nagy pontosságot fogad el, amely megfelel az ipari mérési és törvényi mérési szabványoknak, pontos adatgyűjtést és energiamérést biztosít.

3.MILYEN BEKÖTÉSI MÓDSZEREKET TÁMOGAT?

Támogatja mind a közvetlen csatlakozást (alacsony áramerősséghez), mind a transzformátor csatlakozást (nagy áramhoz/feszültséghez), kompatibilis a háromfázisú háromvezetékes és négyvezetékes rendszerekkel, rugalmas bekötési lehetőségekkel.

4. MI AZ LCD KÉPERNYŐ NÉZŐSZÖGE?

A képernyő 178°-os teljes látómezővel rendelkezik, amely lehetővé teszi az adatok tiszta leolvasását bármilyen szögből, holtterek nélkül.

5.VAN KOMMUNIKÁCIÓS FUNKCIÓ?

Igen, támogatja a Modbus RTU kommunikációs protokollt, amely képes adatfeltöltést és távfelügyeletet megvalósítani, alkalmas intelligens energiagazdálkodási rendszerekre.

6.MI A MŰKÖDÉSI HŐMÉRSÉKLET TARTOMÁNYA?

A szabványos működési hőmérséklet 20–70 °C, a továbbfejlesztett modellek pedig akár 75 °C-ot is kibírnak, és különféle ipari környezetekhez alkalmasak.
